Наконечник алюминиевый ТА ГОСТ 10-8-4,5 EKF - dl-10-8-4,5

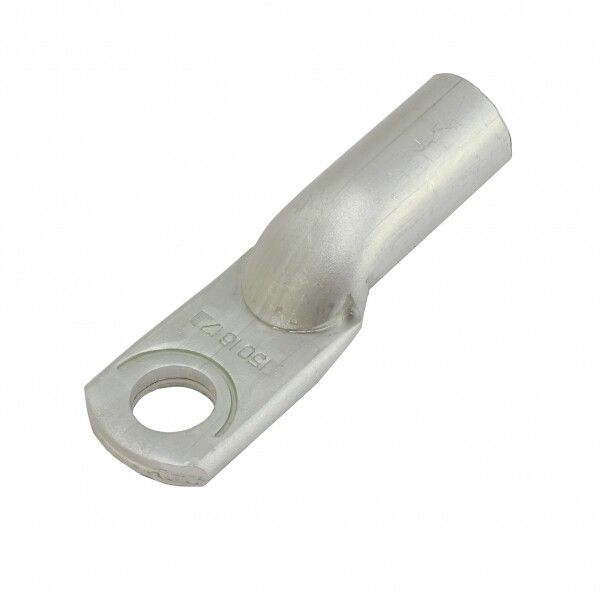

Наконечник силовой алюминиевый ТА-10-8-4,5 от бренда EKF серии PROxima предназначен для надёжного оконцевания алюминиевых жил кабелей и проводов сечением 10 мм2 через опрессовку, обеспечивая безопасное болтовое соединение с оборудованием или распределительными шинами.

Назначение и область применения

Наконечник силовой алюминиевый ТА-10-8-4,5 используется для подготовки алюминиевой жилы к соединению с зажимами, клеммами, шинами или контактами оборудования. Применяется там, где требуется прочное и долговечное соединение - например, в распределительных устройствах, трансформаторах, ящиках автоматики, на подстанциях и в промышленном электрооборудовании. Подходит для систем до 35 кВ.

Технические характеристики

• Номинальное сечение кабеля: 10 мм2 (точно соответствует указанному значению, не допускает больших или меньших жил)
• Материал: алюминий марки АД1 - высокая проводимость, устойчивость к окислению
• Диаметр отверстия: 8 мм - совместим с болтами М8
• Форма поперечного сечения: круглая - равномерное распределение давления при опрессовке
• Способ монтажа: опрессовка специальными клещами
• Напряжение: до 35 кВ
• Количество отверстий: одно - для одиночного болтового соединения
• Цвет: серый - визуально отличается от медных аналогов
• Исполнение: прямое - без изгиба, удобно для вертикального или горизонтального монтажа
• Гарантийный срок: 60 месяцев (5 лет)

Совместимость и монтаж

Наконечник силовой алюминиевый ТА-10-8-4,5 рассчитан исключительно на алюминиевые жилы сечением точно 10 мм2. Для монтажа необходимы гильзы и клещи для опрессовки, подходящие по матрицам под этот типоразмер. Перед установкой обязательно снимите фаску с жилы - так она легче войдёт внутрь наконечника, что предотвращает повреждение металла. После опрессовки проверьте качество соединения: деформация должна быть равномерной, без трещин и перекосов. Болт М8 плотно зафиксирует наконечник в клемме.

Безопасность и стандарты

Производство наконечника ТА-10-8-4,5 выполнено в соответствии с ГОСТ 9581-80. Это гарантирует соответствие механической прочности, геометрии и электрической проводимости требованиям к силовым соединениям. Наличие штампованной маркировки позволяет легко идентифицировать типоразмер даже после монтажа, снижая риск ошибок при обслуживании.

Преимущества

• Высокая чистота материала (АД1): минимум примесей - лучшая проводимость и меньше нагрева при нагрузках
• Штампованные маркировка и логотип EKF: невозможно случайно использовать неверный типоразмер
• Обязательное снятие фаски: ускоряет сборку, снижает риск порчи жилы
• Стандартные размеры: гарантированная совместимость с большинством клемм и шин
• Устойчивость к коррозии: алюминий АД1 менее подвержен окислению, чем технический алюминий

Ограничения применения

• Не применяется для медных жил - вызывает гальваническую коррозию при контакте с другими металлами
• Запрещена работа с сечениями больше или меньше 10 мм2 - возможен перегрев или плохой контакт
• Не предназначены для многожильных мягких проводов без предварительной прессовки жилы
• Не рекомендовано использование вне закрытых щитов при постоянной влажности выше 90% - хотя алюминий устойчив, длительный контакт с водой требует дополнительной защиты

Примеры использования

• Подключение алюминиевого кабеля к входным шинам в КРУ 10(6)/0,4 кВ
• Соединение фазного провода с выводом автомата в распределительном щите
• Присоединение к шине PE/PE-N в цепях заземления промышленного оборудования
• Монтаж в трансформаторных подстанциях и на воздушных линиях с ответвлениями

Практические советы

• Перед опрессовкой всегда проверяйте, чтобы жила была чистой, без масла и грязи - это влияет на сопротивление контакта
• Выбирайте клещи с матрицей, специально помеченной для TА-10-8-4,5; используйте не универсальные, а точные по размеру
• После монтажа затяните болт моментом, указанным в документации оборудования - переусиливать нельзя
• На объектах с повышенной вибрацией (например, насосы, компрессоры) дополнительно используйте контргайки или хомуты
• Храните наконечники в сухом месте - даже алюминий может покрываться оксидной плёнкой при длительном воздействии влаги
