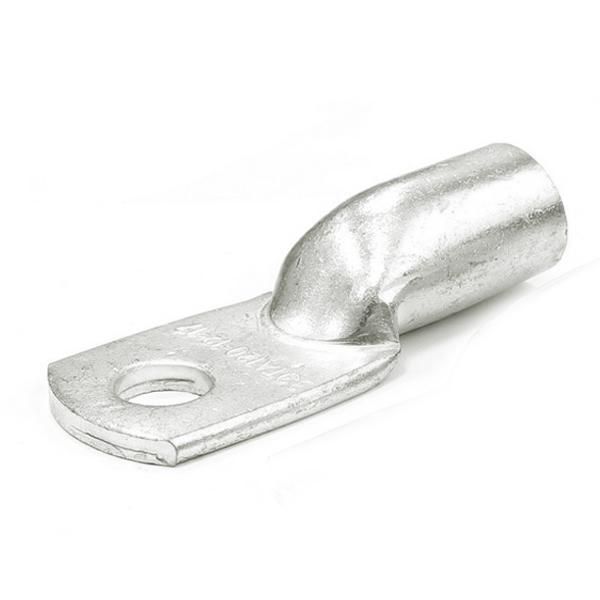

Наконечник кабельный ТА 10-8-4.5 опрес. ГОСТ 9581-80 алюм. TOKOV ELECTRIC TKE-TA-10-8-4.5

Наконечник кабельный ТА 10-8-4.5 опрессовочный алюминиевый ГОСТ 9581-80 от бренда TOKOV ELECTRIC предназначен для надёжного соединения алюминиевых кабелей с болтовыми контактами. Артикул tke-ta-10-8-4.5 соответствует требованиям ГОСТ 9581-80 и используется там, где важна устойчивость к окислению и механическая прочность.

Назначение и область применения

Наконечник ТА 10-8-4.5 применяется для присоединения алюминиевых жил сечением 10 мм2 к болтовым зажимам с метрической резьбой М8. Подходит для установки на силовые шины, коммутационные аппараты, распределительные щиты и оборудование с высокими токовыми нагрузками. Часто встречается в энергетике, промышленном оборудовании и системах заземления.

Технические характеристики

• Материал: алюминий - обеспечивает хорошую проводимость и умеренную коррозионную стойкость
• Номинальное сечение жилы: 10 кв.мм - совпадает с сечением алюминиевого провода
• Форма поперечного сечения: круглая / секторная - позволяет плотно обжимать жилу без повреждений
• Размер резьбы: М8 - подходит для болтов диаметром 8 мм
• Количество отверстий: одно - для фиксации одним болтом
• Цвет: естественный алюминиевый - без покрытия, не окрашен
• ГОСТ: 9581-80 - соответствие государственному стандарту на кабельные наконечники

Совместимость и монтаж

Наконечник ТА 10-8-4.5 совместим с алюминиевыми одножильными и многожильными кабелями сечением 10 мм2. Для монтажа требуется специальный пресс-клещи с матрицей для обжима алюминиевых наконечников. Обжим должен выполняться равномерно, чтобы избежать трещин в материале. После обжима проверьте герметичность контакта - между жилой и трубкой наконечника не должно быть зазора. Установите наконечник на болт М8 и затяните моментом, рекомендованным производителем оборудования.

Безопасность и стандарты

Изготовлен в соответствии с ГОСТ 9581-80, который регламентирует геометрию, материалы и методы испытаний кабельных наконечников. Соответствие стандарту гарантирует безопасность при работе под напряжением до 1000 В переменного тока. Наконечник не предназначен для использования в условиях постоянного воздействия открытого пламени или агрессивных химических сред.

Преимущества

• Высокая теплопроводность алюминия снижает нагрев в месте соединения
• Уплотнённая форма секторного сечения предотвращает выдавливание жилы при обжиме
• Одно отверстие упрощает монтаж и исключает перекос при затяжке
• Отсутствие покрытия делает наконечник совместимым с антиоксидантными пастами при необходимости

Ограничения применения

• Не использовать с медными жилами - разница коэффициентов расширения вызывает ослабление контакта
• Не применять в условиях повышенной влажности без защиты (например, герметизации или покрытия антикоррозийным составом)
• Запрещено использование при температуре выше +80 C длительно - возможна потеря механической прочности алюминия
• Не подходят для частых демонтажей - после нескольких разборок резьба М8 может износиться

Примеры использования

• Подключение алюминиевого кабеля АС 10 к распределительному щиту
• Присоединение заземляющего проводника к шине заземления в цеховой сети
• Соединение выводов трансформатора с медной шиной через переходной наконечник
• Монтаж в устройствах автоматического управления на промышленных конвейерах

Практические советы

• Перед обжимом зачистите жилу на длину, равную глубине гильзы наконечника - не более 12–14 мм
• Обязательно используйте антиоксидантную пасту при монтаже в условиях влажности - это продлит срок службы контакта
• Проверяйте посадочный диаметр резьбы М8 перед установкой - он должен точно соответствовать болту
• Для многожильных кабелей используйте обжим с двумя-тремя проходами клещами - так достигается лучшая плотность
• Храните наконечники в сухом помещении - даже алюминий подвержен образованию оксидной плёнки при долгом контакте с воздухом
