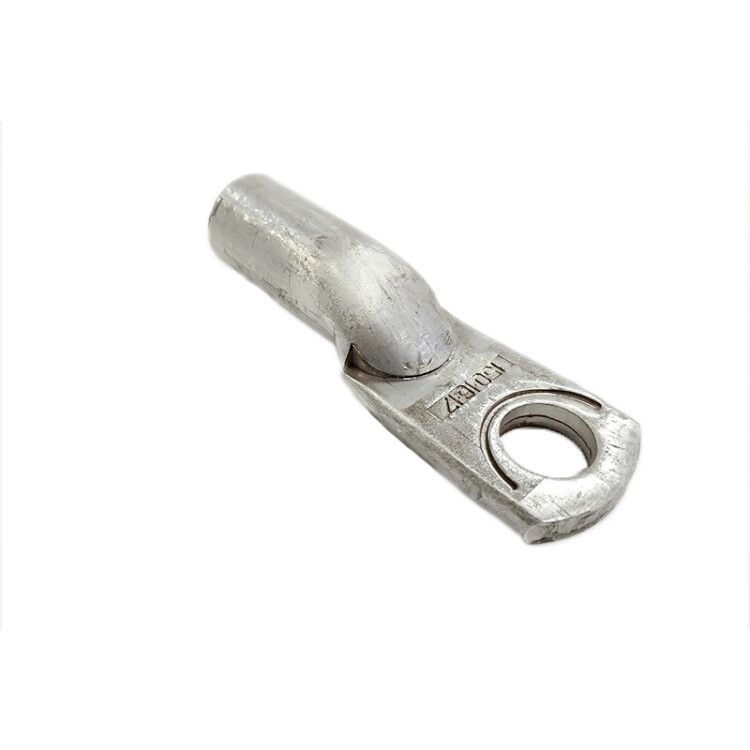

Наконечник алюминиевый ТА 150-16-17мм УХЛ3 (опрес.) ЗЭТАРУС zeta10419

Наконечник алюминиевый ТА 150-16-17 мм УХЛ3 опрессовочный - это соединительный элемент из алюминия для оконцевания многопроволочных жил кабелей сечением 150 мм2. Применяется в силовых цепях до 35 кВ, особенно там, где важна устойчивость к перепадам температур и влажности. Бренд ЗЭТАРУС и артикул zeta10419 указывают на соответствие серийному производству по ГОСТ 9581-80.

Назначение и область применения

Наконечник алюминиевый ТА 150-16-17 мм УХЛ3 опрессовочный предназначен для оконцевания алюминиевых жил кабелей и проводов сечением 150 мм2. Он позволяет создать прочное и долговечное соединение между проводом и зажимом оборудования - например, шинной системой, коммутационным аппаратом или трансформатором. Подходит для установки в распределительных устройствах, подстанциях, на промышленном оборудовании и энергообъектах с высокими нагрузками.

Технические характеристики

• Номинальное сечение: 150 мм2 - соответствует площади поперечного сечения алюминиевой жилы, которую можно зафиксировать;
• Диаметр отверстия: 16 мм - внутренний диаметр отверстия под болт или шпильку, совместим с креплениями M16;
• Диапазон внешних диаметров кабеля: 17 мм - максимальный наружный диаметр жилы, который помещается в трубчатую часть наконечника;
• Форма поперечного сечения: многопроволочная круглая / секторная жила - подходит для гибких многожильных проводов;
• Форма гильзы: длинная - увеличенная длина гильзы обеспечивает равномерную деформацию при опрессовке и лучшую механическую прочность;
• Количество монтажных отверстий: одно - для одного крепежного элемента;
• Материал: алюминий - легкий, хорошо проводящий, устойчивый к коррозии в условиях УХЛ3;
• Покрытие: без покрытия - поверхность не имеет антикоррозийного слоя, что снижает стоимость, но требует защиты в агрессивных средах;
• Климатическое исполнение: УХЛ3 - работает при температурах от −60C до +40C, допустима повышенная влажность и наличие конденсата;
• Стандарт: ГОСТ 9581-80, соответствие DIN - гарантирует взаимозаменяемость с европейскими аналогами;
• Цвет: серый - характерный цвет алюминиевого сплава после обработки;
• Цифровой код: 344983 - внутренний номер производителя для учета и заказа.

Совместимость и монтаж

Наконечник алюминиевый ТА 150-16-17 мм УХЛ3 опрессовочный совместим только с алюминиевыми многопроволочными жилами сечением 150 мм2. Для монтажа требуется специальный пресс с матрицей, подходящей под форму и размер гильзы. Не используйте клещи или плоскогубцы - они не обеспечивают достаточного давления и вызывают плохой контакт. После опрессовки проверьте качество соединения: гильза должна быть плотно сжата, без трещин и выступов металла. Диаметр отверстия 16 мм позволяет использовать болты М16 с гайками или шпильки такого же размера.

Безопасность и стандарты

Изделие соответствует ГОСТ 9581-80 - государственному стандарту на кабельные наконечники из алюминия. Также соблюдены требования DIN, что важно при использовании в импортном оборудовании. Климатическое исполнение УХЛ3 подтверждает возможность работы в холодных и влажных помещениях, включая открытые распределительные пункты. Отсутствие покрытия не влияет на безопасность, но требует контроля состояния контакта при эксплуатации в агрессивной среде.

Преимущества

• Высокая механическая прочность благодаря длинной форме гильзы и качественной опрессовке;
• Стабильный электрический контакт даже при больших токах - алюминий обеспечивает хорошую проводимость;
• Подходит для широкого диапазона температур - идеален для северных регионов и зимнего монтажа;
• Соответствие DIN и ГОСТ - легко заменить на аналогичные комплектующие;
• Низкая масса по сравнению с медными аналогами - удобнее транспортировать и монтировать.

Ограничения применения

• Не применяется для медных жил - алюминий и медь имеют разные коэффициенты теплового расширения, что приведёт к ослаблению контакта;
• Не рекомендован для постоянного воздействия химически активных веществ (например, кислот, щелочей) без дополнительной защиты;
• Отсутствие покрытия делает изделие чувствительным к окислению в условиях высокой влажности - при длительной эксплуатации возможен рост переходного сопротивления;
• Не подходит для частых разборок - опрессовка является одноразовым соединением;
• Требуется точное соответствие сечения жилы - использование с жилой меньше 150 мм2 может привести к недостаточной фиксации.

Примеры использования

• Подключение алюминиевых кабелей к шинам в распределительных щитах 6–35 кВ;
• Соединение выводов трансформаторов и реакторов на подстанциях;
• Монтаж силовых кабелей на конвейерах, насосных станциях и металлургическом оборудовании;
• Обустройство воздушных линий электропередачи с алюминиевыми жилами;
• Замена старых наконечников в модернизируемых объектах с сохранением стандарта ГОСТ.

Практические советы

• Перед монтажом удалите оксидную плёнку с жилы - используйте металлическую щётку или специальную пасту для алюминия;
• Выбирайте пресс с матрицей, точно соответствующей размеру гильзы - для этого сверьтесь с инструкцией производителя пресса;
• Проверяйте глубину входа жилы в гильзу - она должна полностью войти, чтобы избежать “вылета” при нагрузке;
• После опрессовки осмотрите место соединения: если есть трещины, выдавливание металла или неравномерная форма - замените наконечник;
• При работе в сыром воздухе или на открытом воздухе смажьте контактную поверхность ингибитором коррозии (например, АК-100) перед сборкой;
• Для обслуживания и диагностики запомните артикул zeta10419 - он используется в каталогах ЗЭТАРУС и других поставщиков.
