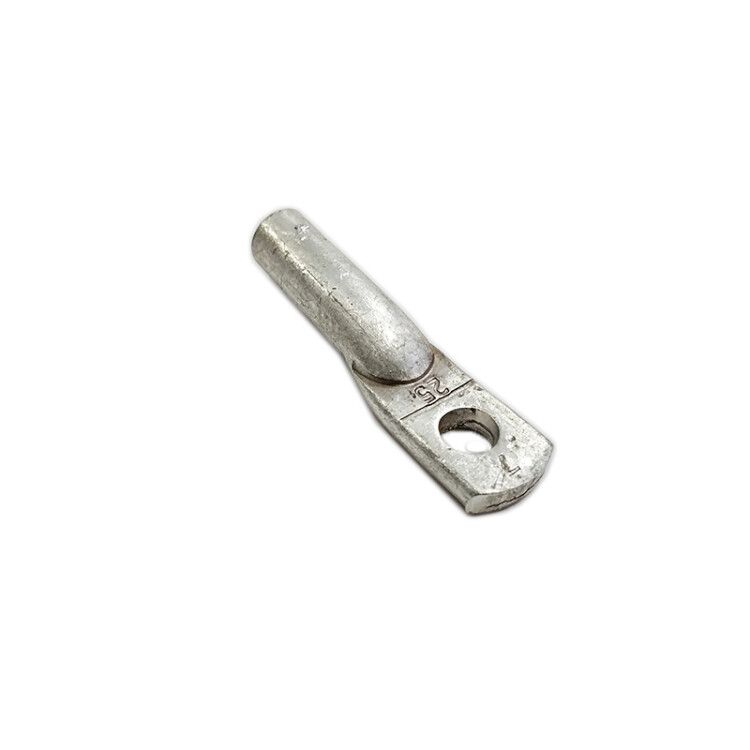

Наконечник алюминиевый ТА 25-8-7мм УХЛ3 (опрес.) ЗЭТАРУС zeta10411

Наконечник алюминиевый ТА 25-8-7 мм УХЛ3 опрессовочный от ЗЭТАРУС (арт. zeta10411) предназначен для надёжного соединения алюминиевых многопроволочных жил с болтовыми зажимами, особенно в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Наконечник алюминиевый ТА 25-8-7 мм УХЛ3 опрессовочный используется для оконцевания алюминиевых проводов и кабелей сечением 25 мм2. Применяется там, где требуется прочное и долговечное соединение с болтовыми контактами - например, в распределительных устройствах, трансформаторах, силовых щитах и на подстанциях. Подходит для работы в условиях умеренного и холодного климата благодаря исполнению УХЛ3.

Технические характеристики

• Номинальное сечение жилы: 25 мм2
• Диаметр отверстия под болт: 8 мм
• Внешний диаметр кабеля: 7 мм
• Материал: алюминий
• Покрытие: без покрытия (сырой металл)
• Форма гильзы: длинная
• Количество монтажных отверстий: одно
• Цвет: серый
• Климатическое исполнение: УХЛ3 (работает при температурах от −60C до +40C)
• Соответствие стандартам: ГОСТ 9581-80, DIN
• Тип жилы: многопроволочная круглая или секторная
• Способ монтажа: опрессовка

Совместимость и монтаж

Наконечник алюминиевый ТА 25-8-7 мм УХЛ3 опрессовочный совместим только с алюминиевыми многопроволочными жилами сечением 25 мм2. Для установки необходим специальный пресс с матрицей, соответствующей форме гильзы. Монтаж выполняется в следующем порядке:

• Зачистить изоляцию с жилы на длину, равную глубине гильзы;
• Вставить жилу внутрь наконечника до упора;
• Опрессовать гильзу одним или двумя отпечатками (зависит от типа пресса);
• Проверить качество опрессовки - отсутствие трещин, плотное прилегание к жиле.

Не допускается использование наконечника для медных жил - материал несовместим, возможна электрохимическая коррозия.

Безопасность и стандарты

Изделие соответствует ГОСТ 9581-80 и нормам DIN, что гарантирует механическую прочность и электрическую проводимость при нагрузках до 35 кВ. Отсутствие покрытия требует осторожного обращения в агрессивных средах - возможно образование оксидной плёнки, снижающей контактную проводимость. Рекомендуется применять смазку на контактах при сборке в условиях высокой влажности.

Преимущества

• Высокая механическая прочность после опрессовки - исключает самопроизвольное выпадение жилы;
• Стандартный диаметр отверстия 8 мм позволяет использовать с распространёнными болтами M8;
• Длинная форма гильзы обеспечивает лучшее распределение усилия при опрессовке и увеличивает площадь контакта;
• Соответствие DIN и ГОСТ упрощает замену на аналогичные комплектующие;
• Устойчивость к перепадам температур делает изделие пригодным для использования вне помещений и в сырых помещениях.

Ограничения применения

• Не применяется для медных проводов - риск коррозии и потери контакта;
• Не рекомендован для постоянного погружения в воду - хотя исполнение УХЛ3 защищает от влаги, отсутствие покрытия снижает срок службы в мокрых средах;
• Подходит только для жил сечением 25 мм2; использование с другими сечениями (например, 16 или 35 мм2) недопустимо - нарушится герметичность и прочность соединения;
• Требуется обязательное использование пресса - нельзя затягивать болтом без предварительной опрессовки.

Примеры использования

• Оконцовка фазных проводов в распределительном шкафе 10(6)/0,4 кВ;
• Подключение алюминиевой жилы к выводу автомата или рубильника;
• Соединение алюминиевого кабеля с шиной заземления в промышленном цехе;
• Монтаж на трансформаторах и реакторах в энергообъектах с суровым климатом.

Практические советы

• Перед опрессовкой проверьте соответствие диаметра жилы и внутреннего канала наконечника - даже небольшая разница может привести к плохому контакту;
• Обязательно используйте смазку на основе графита или антикоррозийной paste перед установкой в болтовой зажим - это продлит срок службы контакта;
• При работе в условиях повышенной влажности или химической активности рассмотрите возможность нанесения защитного слоя на открытые части наконечника после монтажа;
• Храните наконечники в сухом месте - алюминий легко окисляется при длительном воздействии воздуха и влаги;
• Для контроля качества опрессовки можно использовать тест на вытягивание - жила не должна свободно перемещаться внутри гильзы.
