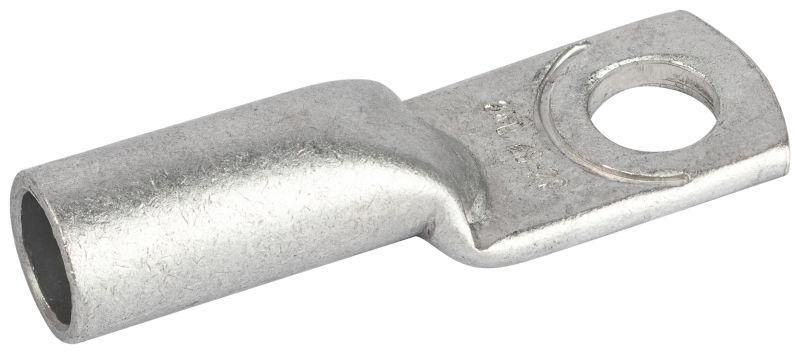

Наконечник алюминиевый ТА 240-20-20 ЭРА Б0062668

Наконечник кабельный алюминиевый ТА 240-20-20 ГОСТ 9581-80 от бренда ЭРА предназначен для надёжного соединения алюминиевых кабелей сечением 240 мм2 с шинами и контактными выводами оборудования. Этот наконечник обеспечивает прочную механическую фиксацию и хороший электрический контакт, особенно в силовых цепях до 35 кВ.

Назначение и область применения

Наконечник кабельный алюминиевый ТА 240-20-20 ГОСТ 9581-80 используется для оконцевания многопроволочных алюминиевых жил кабелей и проводов. Применяется для присоединения таких проводников к алюминиевым шинам, зажимам распределительных устройств, выключателям, трансформаторам и другому оборудованию. Подходит для систем напряжением до 35 кВ. Особенно эффективен там, где требуется долговременная устойчивость к коррозии и высокие токовые нагрузки.

Технические характеристики

• Материал: алюминий марки АД1М - высокой чистоты, с хорошей проводимостью и устойчивостью к окислению
• Номинальное сечение кабеля: 240 мм2 - соответствует крупным силовым кабелям
• Размер резьбы: М20 - совместим с болтами и зажимами диаметром 20 мм
• Форма жилы: многопроволочная круглая или секторная - поддерживает гибкость и равномерный обжим
• Количество монтажных отверстий: одно - для одиночного крепления болтом
• Совместим с сталеалюминиевыми проводами - позволяет использовать на воздушных ЛЭП и других комбинированных проводниках
• Стандарт: ГОСТ 9581-80 - гарантирует соответствие требованиям к форме, размерам и качеству

Совместимость и монтаж

Наконечник ТА 240-20-20 рассчитан на обжим с помощью специального гидравлического или механического пресса с матрицей, подходящей под сечение 240 мм2 и форму алюминиевой трубки. Обжим должен выполняться строго по технологии: один заход, без перекосов. После обжима проверьте герметичность соединения - между жилой и наконечником не должно быть зазоров. Крепление осуществляется через одно отверстие под болт М20. Убедитесь, что поверхность контакта на шине чистая и не имеет оксидной плёнки - перед установкой рекомендуется обработать её абразивом или смазкой типа “Контактол”.

Безопасность и стандарты

Изготовлен в соответствии с ГОСТ 9581-80, который регламентирует геометрию, химический состав материала и механическую прочность. Соответствие стандарту обеспечивает безопасную работу при температуре от -50C до +70C и повышенной влажности. Наконечник не содержит свинца и других токсичных компонентов. Работает в сетях до 35 кВ, но требует соблюдения правил электроустановок (ПУЭ) при монтаже в энергообъектах.

Преимущества

• Высокая электропроводность алюминия АД1М снижает потери мощности
• Устойчивость к коррозии благодаря чистоте металла и отсутствию примесей
• Готовый к использованию форм-фактор - не требует доработки перед монтажом
• Совместимость с сталеалюминиевыми проводами расширяет возможности применения
• Производство по ГОСТ обеспечивает предсказуемое качество партии

Ограничения применения

• Не предназначена для медных жил - использование на меди вызывает гальваническую коррозию
• Не подходит для частых изгибов после монтажа - жесткая конструкция не рассчитана на подвижные участки
• Требует обязательного обжима; самонарезание или закручивание болтом без обжима недопустимо - риск перегрева и выхода из строя
• Не следует применять в условиях постоянного воздействия морской воды или агрессивных химических сред - без дополнительной защиты

Примеры использования

• Присоединение кабелей 240 мм2 к шинам в распределительном щите 10–35 кВ
• Завершение алюминиевых проводов на опорах ВЛ-35
• Подключение к выводам масляных трансформаторов с алюминиевыми клеммами
• Соединение сталеалюминиевого провода СА с зажимом на подстанции

Практические советы

• Перед обжимом удалите оксидную плёнку с жилы - используйте металлическую щётку или наждак
• Выбирайте обжимной инструмент с матрицей, точно соответствующей профилю ТА 240 - некорректный инструмент повредит наконечник
• Проверяйте глубину входа жилы в наконечник - она должна полностью заполнить внутреннюю полость
• После монтажа затягивайте болт усилием, указанным в документации оборудования - переусиливать нельзя
• Для длительной работы в сырых местах нанесите антикоррозийную смазку на контактную площадку
• Артикул б0062668 - сохраняйте его при заказе запасных деталей, чтобы избежать замены на аналог с другими параметрами
