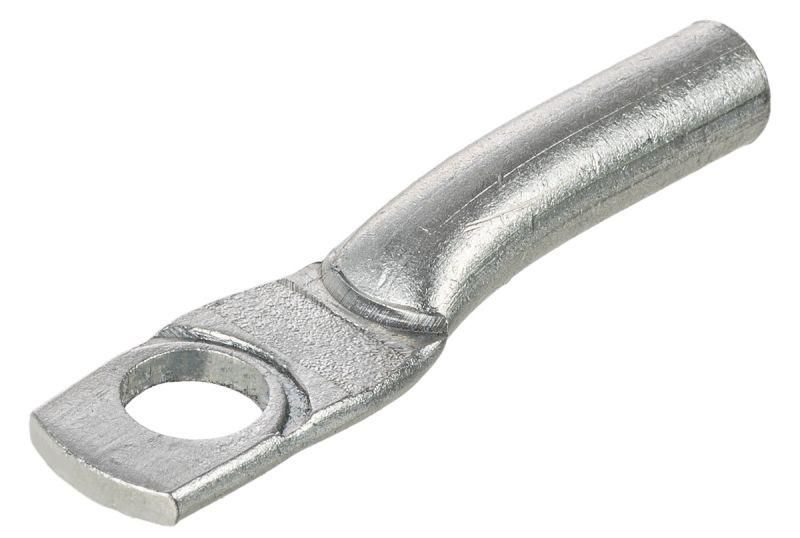

Наконечник алюминиевый ТА 50-10-9 ЭРА Б0062653

Наконечник кабельный алюминиевый ТА 50-10-9 ГОСТ 9581-80 от бренда ЭРА предназначен для надёжного соединения алюминиевых кабелей сечением 50 мм2 с шинами и контактными выводами оборудования. Этот наконечник обеспечивает прочную механическую фиксацию и хороший электрический контакт, особенно в системах до 35 кВ.

Назначение и область применения

Наконечник кабельный алюминиевый ТА 50-10-9 используется для оконцевания многопроволочных алюминиевых жил кабелей и проводов перед подключением к оборудованию. Он позволяет безопасно и надёжно соединить кабель с алюминиевыми шинами, зажимами выключателей, автоматических рубильников, трансформаторов и других силовых устройств. Применяется в распределительных устройствах, на подстанциях, в промышленных установках и энергообъектах с напряжением до 35 кВ.

Технические характеристики

• Материал: алюминий марки АД1М - высокой чистоты, с хорошей проводимостью и устойчивостью к коррозии
• Номинальное сечение кабеля: 50 мм2 - соответствует стандартному сечению алюминиевых жил
• Размер резьбы: М10 - совместим с болтами и гайками диаметром 10 мм
• Форма жилы: подходит для многопроволочных круглых и секторных жил
• Количество монтажных отверстий: одно - для одиночного крепления болтом
• Совместим с сталеалюминиевыми проводами - можно использовать и для комбинированных жил
• Изготовлен в соответствии с ГОСТ 9581-80 - гарантирует соответствие требованиям к форме, размерам и качеству

Совместимость и монтаж

Наконечник ТА 50-10-9 монтируется методом обжима. Для правильного соединения требуется специализированный обжимной инструмент с матрицей, подходящей под сечение 50 мм2 и форму наконечника. Обжим должен выполняться равномерно, чтобы избежать повреждений алюминиевой трубки. После обжима рекомендуется проверить механическую прочность соединения и отсутствие трещин. Крепление к шине осуществляется через центральное отверстие с помощью болта М10. Учитывайте, что посадочный диаметр отверстия рассчитан именно под резьбу М10 - другие размеры не подходят.

Безопасность и стандарты

Наконечник ЭРА ТА 50-10-9 изготовлен в соответствии с ГОСТ 9581-80, который регламентирует геометрию, материалы и испытательные нормы для алюминиевых наконечников. Соответствие стандарту обеспечивает допустимые температурные режимы, долговечность контактов и безопасность при работе под нагрузкой до 35 кВ. Продукт не содержит свинца и других токсичных компонентов, соответствует экологическим требованиям.

Преимущества

• Высокая электропроводность алюминия АД1М снижает потери мощности на переходном сопротивлении
• Устойчивость к окислению благодаря чистому материалу - продлевает срок службы контакта
• Готовый к использованию форм-фактор - не требует доработки перед монтажом
• Совместимость с сталеалюминиевыми проводами расширяет возможности применения
• Стандартные размеры обеспечивают взаимозаменяемость с другими изделиями по ГОСТ

Ограничения применения

• Не предназначена для медных жил - использование с медью вызывает электрохимическую коррозию
• Не подходит для частых вибраций или ударных нагрузок без дополнительной фиксации
• Обжим возможен только с применением профессионального инструмента - ручное сжатие недопустимо
• Запрещено использовать при температурах выше +90 C длительно - риск деформации материала
• Не следует применять в условиях постоянного воздействия агрессивных химикатов без защиты

Примеры использования

• Подключение алюминиевого кабеля 50 мм2 к шине в распределительном щите 10 кВ
• Присоединение к выходным клеммам масляного трансформатора
• Соединение сталеалюминиевого провода с заземляющей шиной на опоре ЛЭП
• Монтаж в ячейках КРУ с алюминиевыми контактами
• Замена старого наконечника при ремонте силовой установки

Практические советы

• Перед обжимом зачистите жилу кабеля на длину, указанную в инструкции к наконечнику - не более 15–20 мм
• Используйте обжимные клещи с матрицей, помеченной как “50 мм2” - неверный инструмент приведёт к плохому контакту
• Проверьте после монтажа: наконечник не должен люфтить на жиле, а обжим должен быть плотным и без трещин
• При подключении к шине затягивайте болт усилием, соответствующим классу прочности M10 - обычно 14–18 Нм
• Для долговечности контакта смажьте поверхность наконечника и шины специальной антиоксидантной пастой для алюминия
• Храните наконечники в сухом месте - даже алюминий может окисляться при повышенной влажности
