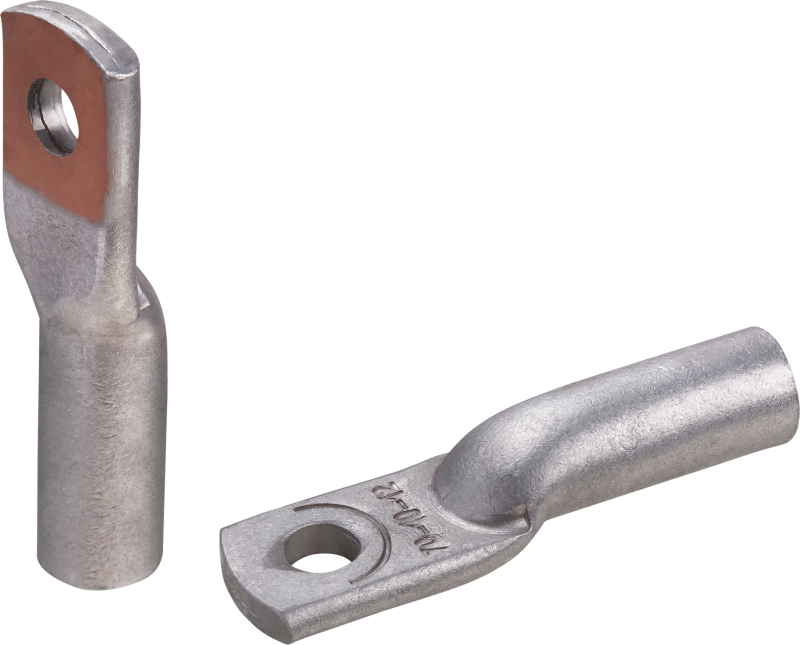

Наконечник алюмомедный 80 212 NET-ТАМ-50-10-9 (уп.50шт) Navigator 80212

Наконечник алюмомедный Navigator 80 212 NET-ТАМ-50-10-9 предназначен для надёжного соединения алюминиевых проводов с медными шинами или зажимами. Этот компонент сочетает в себе прочность алюминия и хорошую проводимость меди, что делает его идеальным решением для силовых цепей в условиях повышенной нагрузки.

Назначение и область применения

Наконечник Navigator 80 212 NET-ТАМ-50-10-9 используется для оконцевания алюминиевых жил сечением до 50 мм2 перед подключением к медным контактам. Применяется в распределительных устройствах, трансформаторных подстанциях, на промышленном оборудовании и в системах энергоснабжения, где требуется переход от алюминиевого провода к медному контакту без потерь и перегрева.

Технические характеристики

• Тип: алюмомедный наконечник
• Сечение алюминиевой жилы: 50 мм2
• Размер медной части: 10 мм (диаметр отверстия под болт)
• Общая длина: 90 мм
• Материал: алюминий с медным напылением/вставкой
• Изготовлен по технологии комбинированного давления - обеспечивает плотную связь между металлами

Совместимость и монтаж

Наконечник Navigator 80 212 NET-ТАМ-50-10-9 совместим с болтами M10 и соответствующими гайками, шайбами и контргайками. Для установки используйте пресс-клещи с матрицей для сечения 50 мм2. Перед опрессовкой зачистите изоляцию провода на длину, равную глубине гильзы наконечника - около 40–45 мм. Убедитесь, что провод полностью вошёл в гильзу, чтобы избежать плохого контакта.

Преимущества

• Устраняет электрохимическую коррозию при соединении алюминия и меди благодаря специальной многослойной структуре
• Выдерживает высокие токовые нагрузки без нагрева
• Стандартная форма позволяет использовать стандартные крепёжные элементы M10
• Медная часть улучшает контакт с шинами и клеммами, снижает переходное сопротивление

Ограничения применения

• Не предназначена для многожильных проводов с очень мягкими жилами - возможна деформация при опрессовке
• Не рекомендуется применять в условиях постоянного воздействия агрессивных химикатов или морской среды без дополнительной защиты
• Запрещено использование с проводами меньшим сечением - риск выскальзывания и перегрева

Примеры использования

• Подключение алюминиевого кабеля ААШв 50 мм2 к медной шине в щитовой РУ-0,4 кВ
• Соединение фазного провода от воздушной ЛЭП с медным зажимом вводного автомата
• Монтаж заземляющего проводника от алюминиевой рамы оборудования к медной шине заземления

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстия наконечника (10 мм) диаметру болта - не допускаются люфты
• После опрессовки осмотрите место соединения: не должно быть трещин, выпирания металла или следов перегрева
• Для долговечности соединения смажьте поверхность наконечника антиоксидантной пастой перед затяжкой
• При замене старых наконечников всегда проверяйте состояние самой жилы - повреждённый алюминий требует обрезки
