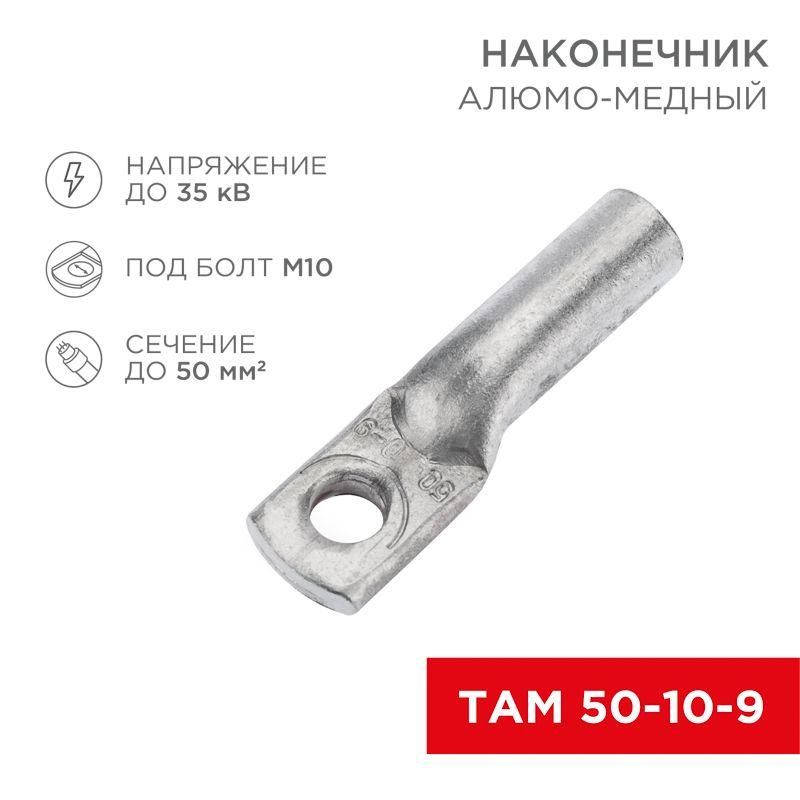

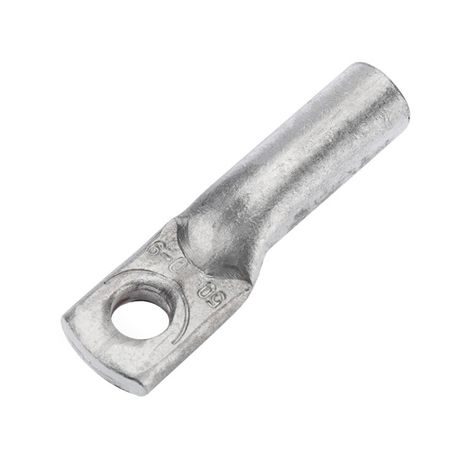

Наконечник алюмо-медный ТАМ 50-10-9 (в упак. 50 шт.) | 07-8453 REXANT MEET

Наконечник алюмо-медный ТАМ 50-10-9 REXANT предназначен для надёжного соединения алюминиевых проводов с медными клеммами и шинами через опрессовку. Упаковка содержит 50 штук - удобна для масштабных работ на объектах с большим количеством соединений.

Назначение и область применения

Наконечник алюмо-медный ТАМ 50-10-9 REXANT используется для оконцевания алюминиевых и сталеалюминиевых проводов сечением 50 мм2. Он позволяет безопасно подключить такие провода к медным шинам, клеммным колодкам, автоматическим выключателям и другим устройствам с медными контактами. Применяется в распределительных щитах, трансформаторных подстанциях, на промышленном оборудовании и энергообъектах, где требуется переход от алюминиевой жилы к медному контакту.

Технические характеристики

• Номинальное сечение: 50 мм2 - соответствует алюминиевому проводу указанного сечения;
• Размер резьбы: M10 - совместим с болтами и зажимами диаметром 10 мм;
• Внутренний диаметр хвостовика: 9 мм - подходит для проводов с внешним диаметром до этого значения;
• Материал: алюминий с медным покрытием - обеспечивает гальваническую совместимость с медными элементами;
• Форма поперечного сечения: круглая - стандартная форма для опрессовки;
• Покрытие: медь (диффузионное) - предотвращает окисление на границе алюминий–медь;
• Цвет: серый - визуально отличаем от чисто медных наконечников.

Совместимость и монтаж

Наконечник алюмо-медный ТАМ 50-10-9 REXANT совместим с алюминиевыми и сталеалюминиевыми проводами, имеющими сечение 50 мм2. Для установки необходима опрессовка специальным клещами с матрицей под размер 50 мм2. После опрессовки хвостовик вставляется в клемму с болтом M10. Контактная поверхность - медная, поэтому её можно напрямую фиксировать на медных шинах без дополнительных переходников. Не используйте наконечник с медными проводами - он рассчитан исключительно на алюминиевые жилы.

Преимущества

• Диффузионное медное покрытие снижает риск электрохимической коррозии между алюминием и медью - продлевает срок службы соединения;
• Устойчивость к окислению - особенно важно в условиях повышенной влажности или промышленной среды;
• Высокая механическая прочность после опрессовки - сохраняет контактное сопротивление даже при нагрузках;
• Упаковка по 50 шт. - экономит время на закупке и хранении для крупных проектов.

Ограничения применения

• Не предназначены для работы с медными проводами - возможен перегрев и потеря контакта;
• Не подходят для многожильных проводов с очень мягкими жилами - требуют точного соблюдения сечения 50 мм2;
• Не рекомендованы для постоянного погружения в воду или агрессивных химических средах - хотя покрытие защищено, длительный контакт с жидкостями может повредить соединение;
• Требуется использование именно опрессовочных клещей - скручивание или пайка недопустимы.

Примеры использования

• Подключение алюминиевого кабеля АС 50 к медной шине в распределительном щите 0,4 кВ;
• Присоединение алюминиевого провода к клемме автомата в цепях освещения промзоны;
• Завершение алюминиевого провода перед подключением к трансформатору или реактору;
• Обустройство заземления на подстанциях, где используются алюминиевые проводники.

Практические советы

• Перед опрессовкой проверьте, чтобы провод полностью вошёл в хвостовик - глубина должна быть не менее 9 мм;
• Выбирайте клещи с матрицей, точно соответствующей сечению 50 мм2 - некорректная опрессовка вызывает увеличение сопротивления;
• После монтажа проверьте затяжку болта моментом, указанным в документации оборудования - переусиливать нельзя;
• Храните наконечники в сухом месте - даже с медным покрытием они чувствительны к конденсату;
• На объектах с высокой влажностью дополнительно смазывайте контактную площадку антиоксидантной пастой - это повысит надёжность.
