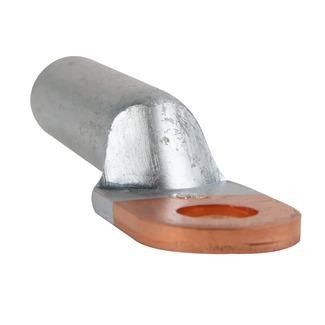

Наконечник алюмомедный OptiKit L-DTL-16-8 | 278169 КЭАЗ

Наконечник алюмомедный L-DTL-16-8 КЭАЗ предназначен для надёжного соединения алюминиевых и медных проводов через опрессовку, обеспечивая безопасную передачу тока до 10 кВ. Этот элемент из серии OptiKit L/C применяется там, где требуется устойчивое соединение между разнородными металлами - например, на подстанциях, распределительных щитах и силовых линиях.

Назначение и область применения

Наконечник алюмомедный L-DTL-16-8 КЭАЗ используется для оконцевания алюминиевых проводов и кабелей сечением от 16 до 300 мм2, которые затем соединяются с медными шинами, зажимами или аппаратами. Применяется в энергетике, промышленном оборудовании, системах освещения и автоматизации, где есть необходимость в переходе от алюминиевого провода к медной части цепи. Предотвращает образование оксидной плёнки и снижает риск перегрева, что особенно важно в условиях высокой нагрузки.

Технические характеристики

• Тип изделия: Наконечник алюмомедный
• Номинальное поперечное сечение: 16 мм2 (соответствует алюминиевому проводу)
• Диаметр отверстия: 8 мм - подходит для болтов M8
• Материал: Композит - алюминий с медной вставкой, обеспечивающей контакт с медными элементами
• Номинальное напряжение: до 10 000 В
• Рабочий температурный диапазон: от –40 C до +80 C
• Форма гильзы: Короткая - компактная конструкция для плотного монтажа
• Форма поперечного сечения: Круглая - совместима с большинством стандартных зажимов
• Покрытие: Без покрытия - не имеет антикоррозийного слоя, требует защиты в агрессивной среде
• Цвет: Серый - визуально отличается от однородных медных или алюминиевых наконечников

Совместимость и монтаж

Наконечник L-DTL-16-8 КЭАЗ рассчитан на опрессовку специальными клещами с матрицей под сечение 16 мм2. Для качественного соединения необходимо:

• Защитить алюминиевый провод от окисления - зачистить на длину, соответствующую глубине гильзы
• Использовать только инструмент с правильной формой матрицы - не допускается использование универсальных клещей без регулировки давления
• Убедиться, что болт или винт с диаметром 8 мм (M8) соответствуют классу прочности и моменту затяжки, указанному в документации оборудования
• Не использовать с проводами меньшего сечения - возможна потеря механической прочности

Безопасность и стандарты

Наконечник алюмомедный L-DTL-16-8 КЭAZ соответствует требованиям ГОСТ 7385 и IEC 60947-7-1 для соединений в силовых цепях до 10 кВ. Конструкция исключает возможность самопроизвольного выскальзывания провода при правильной опрессовке. Однако, поскольку покрытие отсутствует, в условиях повышенной влажности, солёного воздуха или химически активной среды рекомендуется применять термоусадочные трубки или смазку типа Duralub для защиты контакта.

Преимущества

• Обеспечивает стабильный электрический контакт между алюминием и медью - минимизирует переходное сопротивление
• Выдерживает широкий диапазон температур - подходит для холодных и жарких условий эксплуатации
• Короткая форма гильзы экономит место в щитах и корпусах
• Произведён на заводе КЭАЗ - известном производителе с контролируемым качеством материалов
• Совместим с сериями OptiKit L и C - легко интегрируется в стандартизированные решения

Ограничения применения

• Не предназначена для многожильных проводов с очень мягкими жилами - возможна деформация при опрессовке
• Не следует использовать в местах постоянного механического воздействия или вибрации без дополнительной фиксации
• Отсутствие покрытия делает изделие чувствительным к коррозии - не рекомендовано для открытых наружных установок без герметизации
• Не подходит для сечений менее 16 мм2 - не обеспечит достаточной площади контакта
• Не заменяет изолирующие колпачки - после монтажа требуется дополнительная изоляция соединения

Примеры использования

• Подключение алюминиевого кабеля АС 16 к медной шине в распределительном щите 10 кВ
• Соединение алюминиевой жилы клеммы автомата с медным выводом УЗО
• Монтаж в трансформаторных подстанциях, где используются алюминиевые кабели и медные шины
• Промышленные конвейеры и насосные станции с комбинированной проводкой

Практические советы

• Перед монтажом проверьте соответствие сечения провода - даже небольшое отклонение влияет на качество опрессовки
• Используйте смазку на основе графита или меди для алюминиевых проводов - это снижает окисление и облегчает последующее обслуживание
• После опрессовки проверьте усилие на выдергивание - провод не должен свободно перемещаться внутри гильзы
• Для длительной работы в сырых помещениях - используйте термоусадку с клеевым слоем поверх наконечника
• Храните в сухом месте - влага способствует развитию коррозии на границе алюминий–медь
