Наконечник алюмомедный OptiKit L-DTL-240-16 | 278178 КЭАЗ

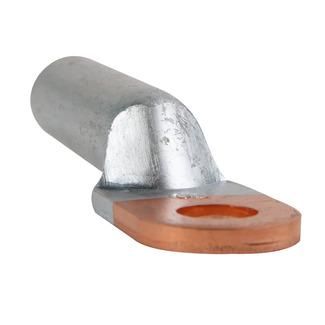

Наконечник алюмомедный L-DTL-240-16 КЭАЗ предназначен для надёжного соединения алюминиевых и медных проводников в силовых цепях до 10 кВ. Этот элемент используется при опрессовке кабелей сечением от 16 до 300 мм2, обеспечивая устойчивый контакт без перегрева и риска аварий.

Назначение и область применения

Наконечник алюмомедный L-DTL-240-16 КЭАЗ применяется для оконцевания алюминиевых проводов и кабелей перед подключением к медным шинам, зажимам или оборудованию. Он исключает прямой контакт алюминия и меди, снижая риск электрохимической коррозии, перегрева, дугового замыкания и возгорания. Подходит для установки в распределительных устройствах, трансформаторах, щитах, на подстанциях и в промышленном оборудовании, где требуется соединение разнородных металлов.

Технические характеристики

• Номинальное поперечное сечение: 240 мм2 - рассчитан на провода этого сечения, допустим диапазон от 16 до 300 мм2;
• Материал: алюминий с медной вставкой - обеспечивает совместимость с алюминиевым проводом и медными контактами;
• Диаметр отверстия: 6 мм - соответствует болтам M6, используемым в клеммах и зажимах;
• Номинальное напряжение: 10 000 В - предназначена для работы в сетях высокого напряжения до 10 кВ;
• Диапазон рабочих температур: от –40 C до +80 C - выдерживает экстремальные условия, включая холодные регионы и нагретые помещения;
• Форма гильзы: короткая - компактная конструкция, удобна для плотной укладки в ограниченном пространстве;
• Форма поперечного сечения: круглая - совместима с большинством типов опрессовочных клещей;
• Покрытие: без покрытия - не имеет антикоррозийного слоя, требует защиты при внешней эксплуатации;
• Цвет: серый - визуально отличается от медных и алюминиевых наконечников других типов.

Совместимость и монтаж

Наконечник алюмомедный L-DTL-240-16 КЭАЗ совместим с алюминиевыми жилами сечением 16–300 мм2. Для монтажа необходимо:

• Защитить провод от изоляции на длину, равную глубине гильзы;
• Использовать специализированные опрессовочные клещи с матрицей, подходящей для 240 мм2 и формы гильзы;
• Не использовать обычные плоскогубцы - это приведёт к плохому контакту и перегреву;
• Убедиться, что болт M6, который будет использоваться для фиксации, имеет достаточную нагрузочную способность для тока через 240 мм2;
• После опрессовки проверить механическую прочность соединения - наконечник не должен проворачиваться на проводе.

Безопасность и стандарты

Наконечник алюмомедный L-DTL-240-16 КЭАЗ соответствует требованиям к соединениям в электрических установках до 10 кВ. Произведён на заводе КЭАЗ, соблюдающем ГОСТ Р 50030.5.1 и другие нормы для силовой аппаратуры. Применение данного изделия снижает вероятность тепловых отказов, вызванных переходным сопротивлением между алюминием и медью.

Преимущества

• Обеспечивает долговечное соединение разнородных металлов без образования оксидов;
• Высокая термостойкость - работает в широком температурном диапазоне;
• Стандартный диаметр отверстия M6 - легко интегрируется в существующие системы;
• Производится в рамках серии OptiKit L/C - гарантирует соответствие качественным стандартам КЭАЗ;
• Подходит для массового монтажа - однотипные наконечники ускоряют работу бригад.

Ограничения применения

• Не предназначен для постоянного погружения в воду или влажной среды без дополнительной герметизации - отсутствие покрытия делает его уязвимым к коррозии;
• Не рекомендован для частых вибраций без дополнительной фиксации - возможен люфт в креплении;
• Не следует применять с проводами меньшего сечения, чем 16 мм2 - есть риск недостаточной площади контакта;
• Не подходит для автоматических систем - требует ручной опрессовки и контроля качества.

Примеры использования

• Подключение алюминиевого кабеля 240 мм2 к медной шине в распределительном устройстве 10 кВ;
• Соединение выводов трансформатора с алюминиевой кабельной линией;
• Монтаж заземления в промышленных цехах с алюминиевыми проводниками;
• Работы на подстанциях, где требуется замена старых медных наконечников на более экономичные алюминиевые с сохранением медных контактов оборудования.

Практические советы

• Перед монтажом зачистите алюминиевый провод до блестящего состояния - оксидный слой увеличивает сопротивление;
• Используйте смазку типа “Alu-Ox” или аналоги - она препятствует образованию оксида после опрессовки;
• Проверьте, чтобы гильза полностью вошла в матрицу клещей - неполная опрессовка снижает срок службы;
• При работе в условиях повышенной влажности или на открытом воздухе - нанесите на место соединения термоусадочную трубку или изолирующий состав;
• Храните наконечники в сухом месте - даже без покрытия они не портятся при правильных условиях.
