Наконечник алюминиевый ТА ГОСТ 240-20-20 EKF - dl-240-20-20

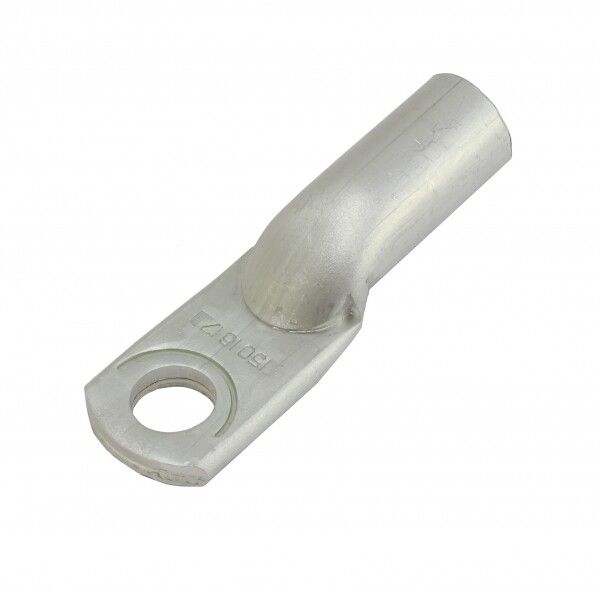

Наконечник силовой алюминиевый ТА-240-20-20 от EKF PROxima предназначен для надёжного оконцевания алюминиевых кабельных жил сечением 240 мм2 с помощью опрессовки, обеспечивая безопасное болтовое соединение с шинами и оборудованием. Артикул dl-240-20-20 соответствует требованиям ГОСТ 9581-80.

Назначение и область применения

Наконечник силовой алюминиевый ТА-240-20-20 используется для оконцевания алюминиевых проводов и кабелей перед подключением к контактным элементам оборудования - например, автоматическим выключателям, рубильникам, распределительным щитам, трансформаторам и шинопроводам. Применяется в энергетике, промышленном оснащении, объектах ЖКХ и на транспорте там, где требуется прочное и долговечное соединение с алюминиевой жилой.

Технические характеристики

• Номинальное сечение: 240 мм2 - рассчитан на токовые нагрузки, характерные для мощных цепей;
• Внутренний диаметр: 20 мм - точно совпадает с внешним диаметром изолированной алюминиевой жилы указанного сечения;
• Наружный диаметр: 28 мм - позволяет выбрать подходящую гильзу и матрицу для опрессовки;
• Номинальное напряжение: 35 кВ - допустимо применение в высоковольтных системах до этого уровня;
• Материал: алюминий марки АД1 - высокая проводимость, устойчивость к коррозии, соответствие ГОСТ;
• Форма поперечного сечения: круглая - обеспечивает равномерную плотность контакта при зажиме;
• Количество монтажных отверстий: одно - для одиночного болтового крепления;
• Исполнение: прямое - без изгиба, удобно для вертикального и горизонтального монтажа;
• Цвет: серый - визуально отличается от медных аналогов, предотвращает путаницу при сборке;
• Гарантийный срок: 60 месяцев - подтверждает стабильность качества материала и технологии производства.

Совместимость и монтаж

Наконечник силовой алюминиевый ТА-240-20-20 совместим исключительно с алюминиевыми жилами сечением 240 мм2. Для установки применяется опрессовка специальными клещами с матрицей, соответствующей размеру 20–28 мм. Обязательно использовать гильзы и пуansсы, рекомендованные производителем для данного типа наконечника. После опрессовки проверьте герметичность соединения - деформация должна быть равномерной, без трещин и перекосов. Монтажные отверстия предназначены для болтов M16–M20; момент затяжки следует соблюдать согласно нормам для алюминиевых соединений (не более 25 Нм без учета пружинных шайб).

Безопасность и стандарты

Произведён в соответствии с ГОСТ 9581-80, что гарантирует механическую и электрическую совместимость с европейскими и российскими стандартами. Материал АД1 имеет повышенную чистоту - минимум примесей, снижающих проводимость. Штампованные маркировки (тип, бренд, сечение) сохраняются даже после многократной эксплуатации, что важно для диагностики и обслуживания. Соответствует требованиям безопасности для работы в условиях повышенной влажности и температурных колебаний.

Преимущества

• Высокая проводимость алюминия АД1 - минимальные потери при передаче тока;
• Штампованная маркировка - не сотрётся при монтаже и эксплуатации, ускоряет идентификацию;
• Обязательное снятие фаски внутренней поверхности - упрощает заводку жилы, снижает риск повреждения провода;
• Стандартные геометрические - обеспечивают точную посадку в любые комплектующие, соответствующие ГОСТ;
• Увеличенный гарантированный срок службы - 5 лет - за счёт качественной обработки металла и контроля на всех этапах производства.

Ограничения применения

Не для меди или комбинированных жил - использование с медными проводами вызывает электрохимическую коррозию. Не рекомендуется применять в средах с постоянным воздействием хлора, солей или агрессивных паров без дополнительной защиты. Не подлежит повторному использованию после демонтажа - опрессовка является необратимой операцией. Температурный режим ограничен: рабочая температура от –50C до +70C, выше - возможна потеря механической прочности.

Примеры использования

• Подключение алюминиевого кабеля 240 мм2 к входной шине в распределительном щите 10/0,4 кВ;
• Завершение фазного провода на выводе воздушного выключателя в КРУЭ;
• Соединение алюминиевой жилы с шиной в трансформаторной подстанции;
• Монтаж в промышленных конвейерах, насосных станциях, сварочных аппаратах с питанием от сети 35 кВ.

Практические советы

• Перед опрессовкой обязательно удалите изоляцию с жилы на длину, равную глубине гильзы наконечника - не меньше 20 мм;
• Проверьте, чтобы жила была чистой, без оксидной плёнки - используйте алмазную щётку или специальный состав для очистки алюминия;
• Выбирайте матрицу опрессовки строго по размеру: 20 мм внутреннего диаметра требует матрицы с профилем 28 мм наружного;
• После монтажа проведите визуальный осмотр и замеры сопротивления переходного контакта - особенно важны при работе в сетях с большими токами;
• При групповом монтаже нескольких наконечников ТА-240-20-20 - располагайте их так, чтобы избежать перегрева соседних соединений.
