Наконечник кабельный из алюминия меди 240 M12 массивная конструкция - 293334 HAUPA

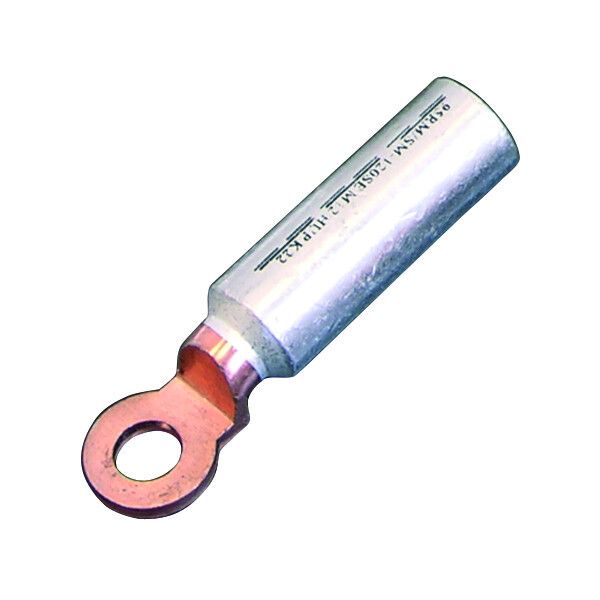

Наконечник кабельный алюминий/медь 240 M12 от HAUPA - это герметичный соединительный элемент для надёжного подключения алюминиевых и медных кабелей сечением 240 мм2. Артикул 293334 предназначен для опрессовки и применяется там, где важна долговечность контакта и защита от внешней среды.

Назначение и область применения

Наконечник кабельный алюминий/медь 240 M12 используется для создания прочного и герметичного соединения между силовым кабелем и зажимом болтового соединения. Подходит для работы с алюминиевыми жилами кабелей, соответствующих стандарту VDE 0295, и алюминиевыми тросами по DIN 48201. Применяется в распределительных устройствах, трансформаторных подстанциях, на промышленном оборудовании и в энергетических системах, где требуется высокая механическая нагрузка и устойчивость к коррозии.

Технические характеристики

• Сечение жилы: 240 мм2 - рассчитан на большие токовые нагрузки, подходит для мощных цепей
• Диаметр отверстия: 21 мм - совместим с болтами M12
• Материал: алюминий 99,5% (DIN 40501) и электролитическая медь (DIN 40500) - обеспечивает хорошую проводимость и совместимость с разными типами кабелей
• Способ монтажа: опрессовка - требует специального пресс-клещей, создаёт монолитное соединение
• Герметичность: да - защищает контакт от влаги, пыли и окисления по всей длине
• Цвет: серый - визуально отличается от медных наконечников, помогает при идентификации материала жилы

Совместимость и монтаж

Наконечник кабельный алюминий/медь 240 M12 совместим с кабелями, имеющими алюминиевые жилы, соответствующие VDE 0295, и алюминиевыми тросами по DIN 48201. Для установки необходима опрессовка - использование пресс-клещей с матрицей, подходящей под сечение 240 мм2 и форму наконечника. Убедитесь, что глубина запрессовки соответствует рекомендациям производителя. Не используйте клещи для медных наконечников - они могут повредить структуру алюминиевой части.

Безопасность и стандарты

Изделие изготовлено в соответствии с немецкими стандартами DIN 40501 (алюминий), DIN 40500 (медь), DIN 48201 (тросы) и VDE 0295 (жилы кабелей). Герметичная конструкция снижает риск возникновения нагрева из-за окисления контакта, что повышает безопасность эксплуатации в условиях повышенной влажности или загрязнённой среды.

Преимущества

• Двухслойная конструкция (алюминий + медь) позволяет использовать наконечник как для алюминиевых, так и для медных клемм - универсальность в смешанных системах
• Полная герметизация предотвращает образование оксидной плёнки на контакте, продлевая срок службы
• Высокая чистота алюминия (99,5%) минимизирует сопротивление и тепловые потери
• Отсутствие поверхностного покрытия исключает риск отслоения и увеличивает надёжность опрессовки

Ограничения применения

• Не предназначена для многожильных гибких кабелей - только для одножильных или малогибких алюминиевых жил
• Запрещено применять с медными кабелями большего сечения - возможен перегрев из-за несоответствия площади контакта
• Не подходит для частых изгибов или вибрационных режимов без дополнительной фиксации
• Требуется точное соблюдение усилия опрессовки - недостаточное давление вызывает плохой контакт, избыточное - повреждает материал

Примеры использования

• Подключение алюминиевого кабеля к шине в распределительном щите 10 кВ
• Соединение алюминиевого троса с зажимом заземления на опоре ЛЭП
• Фиксация кабеля на входе в трансформаторную подстанцию
• Установка в промышленных станках с алюминиевыми силовыми цепями

Практические советы

• Перед опрессовкой удалите оксидную плёнку с жилы - используйте металлическую щётку или специальный инструмент
• Выбирайте пресс-клещи с матрицей, указанной для 240 мм2 и типа “герметичный” - проверьте маркировку на инструменте
• После монтажа проверьте прочность соединения - попробуйте слегка повернуть наконечник; он не должен двигаться
• При использовании в открытых помещениях - регулярно осматривайте место соединения на предмет следов коррозии
• Обратите внимание на посадочный диаметр 21 мм - он точно соответствует болтам M12, но не подходит для других размеров
