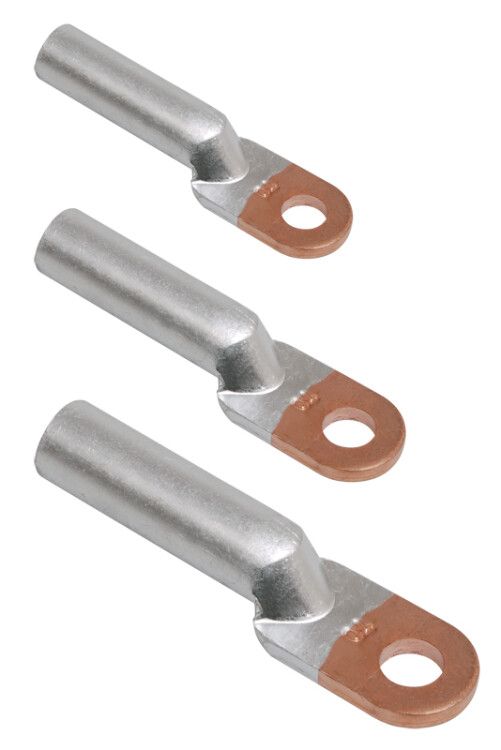

Наконечник алюминиево-медный ТАМ 240-30-17 DTL-240 - UNP31-240-21-17 IEK

Наконечник медно-алюминиевый DTL-240 240 мм от IEK предназначен для надёжного соединения алюминиевых проводников с медными элементами - шинами, кабелями и проводами - без образования гальванической пары. Артикул unp31-240-21-17 соответствует требованиям к монтажу силовых цепей с высокими токовыми нагрузками.

Назначение и область применения

Наконечник медно-алюминиевый DTL-240 240 мм используется там, где необходимо соединить алюминиевый провод с медной шиной или кабелем. Прямое соединение этих металлов вызывает электрохимическую коррозию - этот наконечник предотвращает такой эффект за счёт комбинированной конструкции из двух материалов. Подходит для установки на силовые щиты, распределительные устройства, трансформаторы, промышленные станки и системы энергоснабжения с токами до 240 мм2.

Технические характеристики

• Номинальное сечение: 240 мм2 - рассчитан на большие токи, подходит для основных силовых линий
• Материал: алюминий с медной вставкой - обеспечивает химическую совместимость между металлами
• Форма жилы: многопроволочная круглая / секторная - совместим с гибкими и жесткими проводами
• Способ монтажа: опрессовка - требует специального инструмента, не допускает пайки
• Наружный диаметр: 30 мм - учитывать при выборе зажима или болтового соединения
• Внутренний диаметр: 17 мм - соответствует диаметру подготовленной жилы
• Цвет: серый - визуально отличается от однородных медных или алюминиевых наконечников
• Срок службы: 5 лет - гарантия работоспособности при соблюдении условий эксплуатации

Совместимость и монтаж

Наконечник медно-алюминиевый DTL-240 240 мм совместим с алюминиевыми проводами сечением 240 мм2 и медными шинами, имеющими отверстие под болт диаметром, соответствующим внешнему диаметру 30 мм. Монтаж выполняется только методом опрессовки - использование клещей с матрицей для сечений 240 мм2 обязательно. Не применяйте пайку: она разрушает защитную структуру и повышает риск коррозии. Перед опрессовкой зачистите жилу до металлического блеска, удалите оксидную плёнку.

Преимущества

• Устраняет гальваническую коррозию при контакте алюминия и меди - продлевает срок службы соединения
• Высокая механическая прочность после опрессовки - выдерживает вибрацию и перегрузки
• Стандартная форма - легко фиксируется в болтовых зажимах и клеммах
• Произведено по технологии IEK - проверенная надёжность в условиях промышленной эксплуатации

Ограничения применения

• Не предназначена для пайки - попытки пайки приведут к выходу из строя
• Не использовать в средах с постоянным воздействием агрессивных химических веществ - возможна коррозия алюминиевой части
• Работает только с жилами точно 240 мм2 - меньшее сечение снижает контактное давление, большее - невозможно запрессовать
• Срок службы ограничен 5 годами - рекомендовано плановое обслуживание и контроль состояния соединения

Примеры использования

• Подключение алюминиевого кабеля к медной шине в распределительном щите 10 кВ
• Присоединение алюминиевого провода к выводу трансформатора
• Соединение алюминиевой жилы с медным контактом автоматического выключателя
• Монтаж в системах конвейеров, насосных станциях, сварочных аппаратах

Практические советы

• Выбирайте опрессовочные клещи с матрицей, подходящей именно для 240 мм2 - некорректный инструмент даёт слабый контакт
• Перед монтажом проверьте внутренний диаметр 17 мм - он должен плотно охватывать жилу без люфта
• После опрессовки осмотрите место соединения: трещины, деформация или выступание металла - признак брака
• Запомните цвет: серый - это сигнал, что перед вами композитный наконечник, а не обычный медный или алюминиевый
• Храните в сухом месте - влага способствует образованию оксидов даже на защищённых поверхностях
