Наконечник алюмомедный OptiKit L-DTL-25-8 | 278170 КЭАЗ

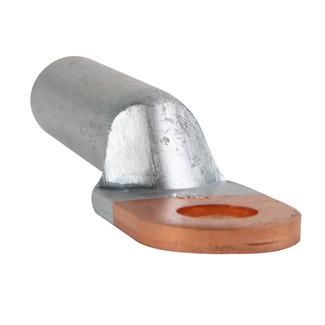

Наконечник алюмомедный L-DTL-25-8 КЭАЗ предназначен для надёжного соединения алюминиевых проводов с медными токоведущими частями через опрессовку. Применяется в силовых цепях до 10 кВ, особенно там, где требуется исключить химическую коррозию и перегрев на стыке разнородных металлов.

Назначение и область применения

Наконечник алюмомедный L-DTL-25-8 КЭАЗ используется для оконцевания алюминиевых проводов и кабелей сечением от 16 до 300 мм2 перед подключением к медным шинам, зажимам или аппаратам. Он решает проблему электрохимической коррозии между алюминием и медью, которая часто вызывает нагрев, искрение и выход оборудования из строя. Подходит для установки в распределительных устройствах, трансформаторных подстанциях, на вводах в здания и в промышленном оборудовании.

Технические характеристики

• Номинальное поперечное сечение: 25 мм2 - соответствует алюминиевому проводу указанной площади;
• Диаметр отверстия: 8 мм - подходит для болтов M8 или аналогичных креплений;
• Материал: комбинированный - алюминиевая часть для контакта с алюминиевым проводом, медная - для подключения к медным элементам;
• Номинальное напряжение: 10 000 В - рассчитан на работу в сетях высокого напряжения до 10 кВ;
• Рабочий температурный диапазон: от –40 C до +80 C - устойчив к экстремальным условиям;
• Форма гильзы: короткая - компактная конструкция для плотной укладки в ограниченном пространстве;
• Покрытие: без покрытия - поверхность не имеет антикоррозийного слоя, требует защиты при внешней эксплуатации;
• Цвет: серый - визуально отличается от однородных медных или алюминиевых наконечников.

Совместимость и монтаж

Наконечник алюмомедный L-DTL-25-8 КЭAZ совместим с алюминиевыми проводами сечением 16–300 мм2, но оптимально работает именно с 25 мм2. Для монтажа необходимо:

• Защитить провод от изоляции на длине, соответствующей глубине гильзы;
• Использовать специальный пресс с матрицей, подходящей для круглых наконечников 25 мм2;
• Не допускать перекоса при опрессовке - это снижает контактную площадь и увеличивает сопротивление;
• После опрессовки проверить механическую прочность соединения - провод не должен выскальзывать;
• Подключение к медной шине осуществляется через болт М8 (диаметр отверстия 8 мм).

Безопасность и стандарты

Наконечник алюмомедный L-DTL-25-8 КЭАЗ соответствует требованиям к безопасности в электромонтаже на напряжение до 10 кВ. Произведён на заводе КЭАЗ, который следует ГОСТ 7395 и другим нормативам для силовой арматуры. Наличие двухметаллической конструкции снижает риск теплового разрушения соединения, что является важным фактором пожаробезопасности.

Преимущества

• Устраняет контактную коррозию между алюминием и медью - продлевает срок службы соединения;
• Обеспечивает равномерное распределение тока благодаря цельнолитой конструкции;
• Выдерживает широкий диапазон температур - подходит для улицы, холодных цехов и жарких помещений;
• Короткая форма гильзы экономит место в щитах и распределительных камерах;
• Производится на базе КЭАЗ - известный производитель с контролируемым качеством.

Ограничения применения

• Не предназначена для многожильных проводов с мягкими жилами - возможна деформация при опрессовке;
• Отсутствие покрытия делает её уязвимой к агрессивной среде - в условиях повышенной влажности, солёного воздуха или химических паров рекомендуется дополнительная герметизация;
• Не применяется для постоянного погружения в воду - не имеет IP-защиты;
• Не подходит для автоматического монтажа - требует ручной опрессовки специальными инструментами.

Примеры использования

• Подключение алюминиевого кабеля АС 25 к медной шине в распределительном щите 10 кВ;
• Оконцевание фазного провода на входе в трансформаторную подстанцию;
• Соединение алюминиевой жилы с медным зажимом в системе заземления;
• Монтаж в промышленных конвейерах, где используются алюминиевые кабели и медные клеммы двигателей.

Практические советы

• Выбирая наконечник, всегда сверяйте сечение провода с заявленным - 25 мм2 - это оптимальный вариант, но можно использовать и для близких значений (до 30 мм2);
• Перед опрессовкой зачистите провод до блестящего металла - оксид алюминия плохо проводит ток;
• Используйте только пресс с правильной матрицей - некорректный инструмент повредит гильзу и сделает соединение ненадёжным;
• Если монтаж выполняется вне помещения - после сборки обработайте соединение термоусадочной трубкой или смазкой типа Литол-24;
• Проверьте соответствие диаметра отверстия (8 мм) болту - не используйте более крупные крепления, чтобы не треснула гильза.
