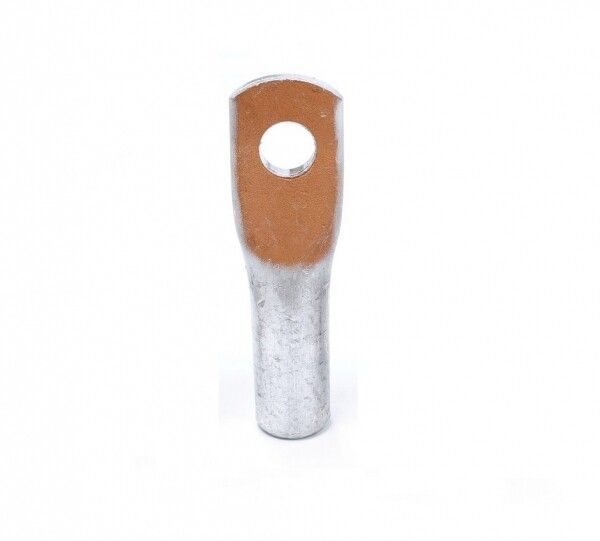

Наконечник алюмомедный ТАМ 185-16-19 EKF PROxima | tam-185-16-19

Наконечник алюмомедный ТАМ 185-16-19 от EKF PROxima предназначен для надёжного оконцевания кабелей с алюминиевыми жилами сечением до 185 мм2. Благодаря медному напылению на контакте обеспечивается устойчивое соединение с медицинскими шинами и зажимами, снижаются переходные сопротивления и риск электрохимической коррозии.

Назначение и область применения

Наконечник алюмомедный ТАМ 185-16-19 используется для оконцевания алюминиевых токоведущих жил высоковольтных кабелей. Применяется там, где требуется соединить алюминиевую жилу с медными элементами - например, с клеммами распределительных устройств, автоматическими выключателями, изолирующими колпачками или шинами. Подходит для силовых установок, подстанций, энергообъектов и промышленного оборудования, работающего при напряжении до 35 кВ.

Технические характеристики

• Номинальное поперечное сечение: 185 мм2 - соответствует алюминиевой жиле этого сечения;
• Внутренний диаметр: 19 мм - точная посадка на жилу, исключает люфт;
• Наружный диаметр: 26 мм - определяет совместимость с зажимами и изоляционными комплектами;
• Форма поперечного сечения: круглая - универсальная форма для большинства типов клемм;
• Исполнение: прямое - удобно для вертикального и горизонтального монтажа;
• Номинальное напряжение: 35 кВ - рассчитан на работу в средневольтовых сетях;
• Материал: основа - алюминий; контактная часть - медь, нанесённая газодинамическим напылением;
• Цвет: бронзово-серый - отличает изделие от обычных алюминиевых наконечников;
• Количество монтажных отверстий: одно - для фиксации болтом M16;
• Гарантийный срок: 60 месяцев - подтверждает долговечность материала и технологии производства.

Совместимость и монтаж

Наконечник алюмомедный ТАМ 185-16-19 совместим с алюминиевыми однопроволочными и многожильными жилами сечением 185 мм2. Для монтажа применяется **опрессовка** специальным клещами с матрицей под диаметр 19 мм. После опрессовки необходимо проверить качество соединения - отсутствие трещин, равномерную деформацию трубки. Монтажное отверстие предназначено для крепления болтом M16. Убедитесь, что зажим имеет достаточные размеры для плотного захвата наружного диаметра 26 мм.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 54842-2011 и международными нормами для высоковольтных соединений. Напыление меди предотвращает образование оксидной плёнки на поверхности контакта, снижает нагрев при нагрузках и повышает безопасность работы в условиях повышенной влажности и перегрузок. Соответствует классу защиты IP2X при правильном монтаже и герметизации соединения.

Преимущества

• Медное напыление вместо цельной медной вставки - сохраняет прочность алюминиевой основы и снижает вес изделия;
• Уменьшается риск электрохимической коррозии при контакте с медью - сравнительно с чисто алюминиевыми наконечниками;
• Высокая теплопроводность медного слоя позволяет передавать большие токи без перегрева;
• Стойкость к механическому износу благодаря качественному напылению - не отслаивается при регулярных демонтажах;
• Замена дорогостоящих медно-алюминиевых наконечников - экономичнее и легче в хранении и транспортировке.

Ограничения применения

• Не для многожильных алюминиевых проводов с малым числом проволочек - возможен недостаточный контакт внутри трубки;
• Не рекомендовано использовать в местах постоянного воздействия открытого огня или температур выше +105 C;
• Работает только при соблюдении требований к усилию опрессовки - некорректная операция приведёт к увеличению сопротивления;
• Не заменяет полноценный медный наконечник при работе с медными жилами - используйте только для алюминиевых.

Примеры использования

• Подключение алюминиевого кабеля АС 185 к выводу воздушного выключателя на подстанции;
• Оконцевание жилы кабеля типа ААШв 3×185 перед присоединением к шинной системе КРУ;
• Соединение алюминиевой жилы с медной шиной в распределительном щите 10–35 кВ;
• Обустройство ответвлений на ЛЭП с использованием кабельных муфт и термоусаживающихся наконечников.

Практические советы

• Перед опрессовкой обязательно удалите оксидную плёнку с жилы - используйте алмазную щётку или специальный файл;
• Выбирайте клещи с матрицей, точно соответствующей внутреннему диаметру 19 мм - неверный инструмент испортит наконечник;
• Проверьте глубину входа жилы - она должна полностью войти в трубку, чтобы избежать выхода провода за границы опрессовки;
• После монтажа протестируйте соединение тестером на сопротивление - допустимо менее 5 мОм;
• Для внешней изоляции используйте термоусаживающиеся рукава с подходящим диаметром - минимум 30 мм после усадки;
• Храните наконечники в сухом месте - даже с напылением длительное воздействие влаги может вызвать микрокоррозию на стыке материалов.
