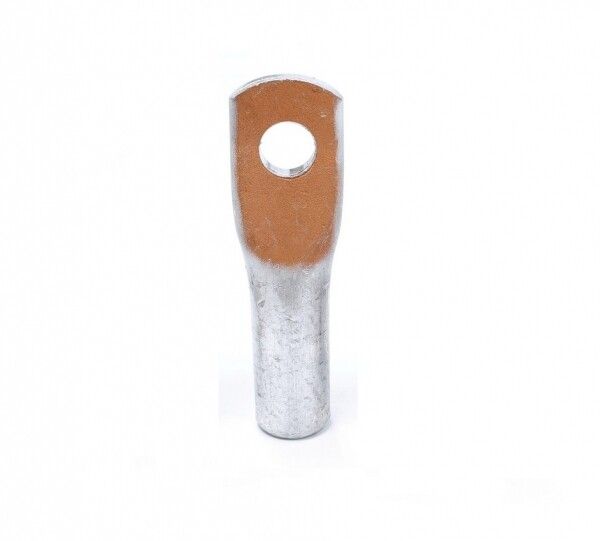

Наконечник алюмомедный ТАМ 50-10-9 EKF PROxima | tam-50-10-9

Наконечник алюмомедный ТАМ 50-10-9 от EKF PROxima предназначен для оконцевания алюминиевых жил кабелей и проводов с номинальным сечением 50 мм2. Благодаря медному напылению на контакте обеспечивается надёжное соединение с медными шинами и зажимами, а опрессовка гарантирует прочную фиксацию без сварки.

Назначение и область применения

Наконечник алюмомедный ТАМ 50-10-9 используется для оконцевания алюминиевых токоведущих жил перед подключением к оборудованию - например, к шинам распределительных устройств, автоматическим выключателям, силовым клеммам. Применяется в энергетике, промышленном оснащении, на объектах с высокой нагрузкой: подстанциях, трансформаторных пунктах, системах питания станков и конвейеров.

Технические характеристики

• Номинальное сечение: 50 мм2 - подходит для кабелей с алюминиевой жилой этого сечения
• Внутренний диаметр: 10,5 мм - соответствует внешнему диаметру изолированной жилы
• Наружный диаметр: 16 мм - учитывается при выборе места установки и зажима
• Материал: алюминий с медным напылением - основная часть из алюминия, контактная поверхность - медь, нанесённая газодинамическим способом
• Способ монтажа: опрессовка - требует специальных клещей, не допускает пайки или болтового крепления
• Форма поперечного сечения: круглая - совместима с большинством стандартных зажимов
• Количество монтажных отверстий: одно - для подключения одним болтом
• Номинальное напряжение: 35 кВ - рассчитан на работу в сетях до этого уровня
• Цвет: бронзово-серый - визуально отличает от обычных алюминиевых наконечников
• Гарантийный срок: 60 месяцев - подтверждает долговечность материала и технологии напыления

Совместимость и монтаж

Наконечник алюмомедный ТАМ 50-10-9 совместим с алюминиевыми жилами сечением 50 мм2. Для монтажа требуется инструмент для опрессовки - матрица должна соответствовать форме и размеру наконечника. Убедитесь, что диаметр жилы не превышает 10,5 мм; при меньшем диаметре возможен перегиб, при большем - плохая фиксация. Монтажные отверстия подходят для болтов M8–M10. Наконечник не предназначена для многократного демонтажа - после опрессовки изменить положение невозможно.

Безопасность и стандарты

Наконечник ТАМ 50-10-9 соответствует требованиям к изоляционной прочности и теплостойкости для работы в сетях до 35 кВ. Медное напыление снижает риск электрохимической коррозии при контакте с медью, что повышает безопасность соединений. Гарантия 5 лет указывает на соответствие внутренним стандартам EKF PROxima, проверенным в условиях эксплуатации.

Преимущества

• Медное напыление вместо цельной меди - экономит материал, сохраняет хорошую проводимость и предотвращает гальваническую коррозию между алюминием и медью
• Устойчивость к окислению - напыление защищает контакт от образования изолирующего слоя оксида алюминия
• Высокая механическая прочность - опрессованное соединение не ослабевает при вибрациях и температурных колебаниях
• Совместимость с существующими зажимами - форма и размер позволяют использовать стандартные болты и клеммы

Ограничения применения

• Не применяется для медных жил - только для алюминиевых
• Запрещено использование пайки - только опрессовка
• Не рекомендован для частых разборок - опрессовка является одноразовой операцией
• Не подходит для помещений с постоянной влажностью выше 95% без дополнительной защиты
• Работает только при температурах от –40C до +70C - выход за эти границы снижает надёжность

Примеры использования

• Подключение алюминиевого кабеля АС 50 к шине в КРУ 10(35) кВ
• Оконцевание жилы вводного кабеля в трансформаторной подстанции
• Соединение алюминиевого провода с медной клеммой автомата в щите управления
• Монтаж в промышленных конвейерных системах с высокой нагрузкой

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину втулки - лишняя изоляция мешает плотному прилеганию
• Выбирайте матрицу для опрессовки, указанную производителем - некорректный инструмент деформирует наконечник
• Проверьте посадочный диаметр 10,5 мм - он должен совпадать с внешним диаметром жилы, а не с её сечением
• После монтажа проверьте усилие затяжки болта - недостаточное давление вызывает нагрев, избыточное - трещины в металле
• Для длительной службы используйте смазку типа “Литол” на контактной площадке - снижает окисление и увеличивает срок службы
