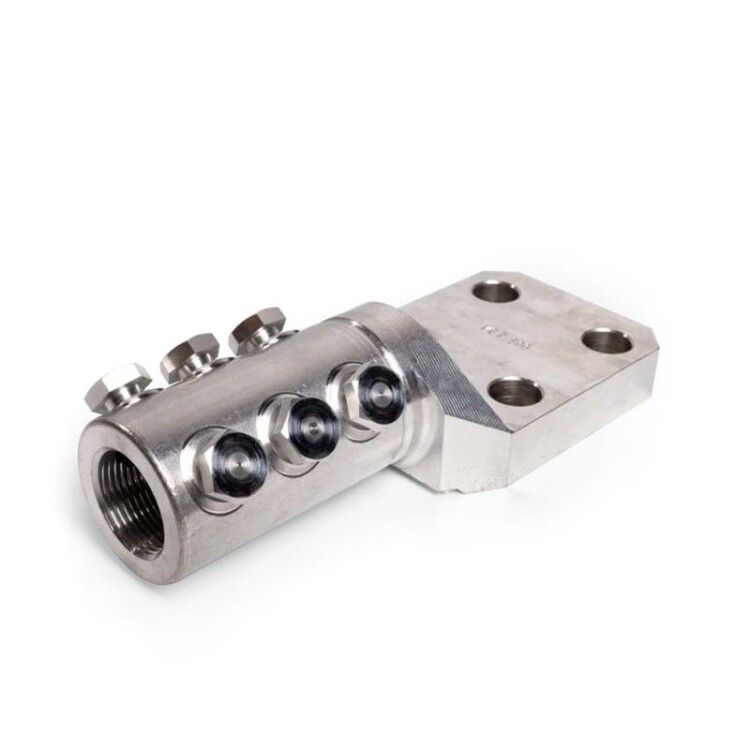

Наконечник болтовой 6НБТ-500 (КВТ) - 78400

Наконечник болтовой 6НБТ-500 КВТ предназначен для надёжного оконцевания алюминиевых и медных кабелей сечением 500 мм2 в системах электротранспорта. Этот наконечник обеспечивает устойчивое электрическое соединение при напряжении до 1 кВ и применяется там, где важны механическая прочность и долговечность контакта.

Назначение и область применения

Наконечник болтовой 6НБТ-500 КВТ используется для оконцевания одножильных кабелей с бумажной маслопропитанной или пластмассовой изоляцией. Применяется в стационарных тяговых сетях электротранспорта - на подстанциях, в распределительных устройствах, в местах подключения к шинам и оборудованию постоянного и переменного тока до 1 кВ.

Технические характеристики

• Номинальное поперечное сечение кабеля: 500 мм2
• Размер резьбы крепёжных болтов: M16
• Количество болтов: 6
• Номинальное напряжение: до 1 кВ
• Материал проводящей части: алюминий/медь
• Материал корпуса и болтов: специальный алюминиевый сплав
• Способ монтажа: затяжка болтами с срывной головкой
• Форма жилы: однопроволочная или многопроволочная
• Покрытие поверхности: без защитного слоя
• Инструмент для монтажа: набор НМБ-6

Совместимость и монтаж

Наконечник болтовой 6НБТ-500 КВТ совместим с кабелями, имеющими жилу того же материала и сечения - алюминиевой или медной. Для установки требуется набор НМБ-6 - специализированный инструмент для затяжки всех шести болтов одновременно с контролируемым моментом.

При монтаже важно:

• Зачистить жилу кабеля до нужной длины, чтобы она полностью вошла в цилиндрическую часть наконечника;
• Не допускать повреждения проводящих элементов при зачистке;
• Затягивать все шесть болтов равномерно - срыв головок произойдёт автоматически при достижении оптимального усилия;
• Убедиться, что лопатка плотно прилегает к контактной поверхности оборудования - её смещённое положение требует правильной ориентации при установке.

Особенности конструкции

• Центральное отверстие хвостовика обеспечивает равномерное распределение электрического поля - снижает риск пробоя изоляции.
• X-образное расположение болтов соответствует европейским стандартам и усиливает механическую устойчивость соединения.
• Рифлёная внутренняя поверхность цилиндра увеличивает площадь контакта и предотвращает проскальзывание жилы.
• Лопатка смещена относительно оси и находится на ступень ниже корпуса - позволяет удобно фиксировать наконечник на шинах с ограниченным зазором.
• Срывные головки болтов исключают перегрузку - после достижения заданного крутящего момента они ломаются, гарантируя одинаковое качество соединения при любом уровне мастерства монтажника.

Преимущества

• Высокая механическая прочность благодаря шести точкам крепления и X-образному расположению болтов.
• Минимальное контактное сопротивление - достигается за счёт равномерного прижима и рифлёной поверхности внутри корпуса.
• Автоматический контроль качества монтажа через срывные головки - не требуется использование динамометрических ключей.
• Стандартный шаг болтов и форма лопатки позволяют использовать наконечник в существующих распределительных устройствах без доработки.
• Чёткая маркировка на лопатке - легко проверить соответствие сечению кабеля перед установкой.

Ограничения применения

• Не предназначены для мобильных или вибрационных систем - возможна потеря герметичности и ослабление контакта.
• Не рекомендуются для кабелей с многожильной медью, если жила не запрессована или не закручена в единую форму - существует риск деформации и повышенного сопротивления.
• Отсутствие защитного покрытия делает наконечник чувствительным к коррозии в агрессивных средах - не следует применять в условиях повышенной влажности, солёного воздуха или химических испарений без дополнительной защиты.
• Подходят только для стационарной прокладки - не используются в подвижных участках троллейбусных или метро-сетей.

Примеры использования

• Подключение кабелей питания к шинам распределительных устройств на тяговых подстанциях метрополитена.
• Фиксация выводов кабелей на сборных шинах в депо электротранспорта.
• Монтаж в комплектах термоусаживаемых муфт для ремонта повреждённых участков кабельных линий.
• Обслуживание аварийных бригад - быстрая замена повреждённых соединений без необходимости сварки или прессования.

Практические советы

• Перед установкой всегда проверяйте маркировку на лопатке - она должна точно соответствовать сечению вашего кабеля (500 мм2).
• Используйте только набор НМБ-6 - другие инструменты не обеспечивают равномерную затяжку всех шести болтов и могут повредить наконечник.
• Если вы работаете в сыром помещении - после монтажа обработайте место соединения антикоррозийной смазкой или термоусаживающей трубкой.
• Не используйте этот наконечник для меди меньшего сечения - он рассчитан именно на 500 мм2; при меньших значениях контакт будет неустойчивым.
• При замене старого соединения - удалите все остатки прежнего наконечника и очистите контактную поверхность шины от оксидов.
