Наконечник болтовой 6НБТ-800 (КВТ) - 78402

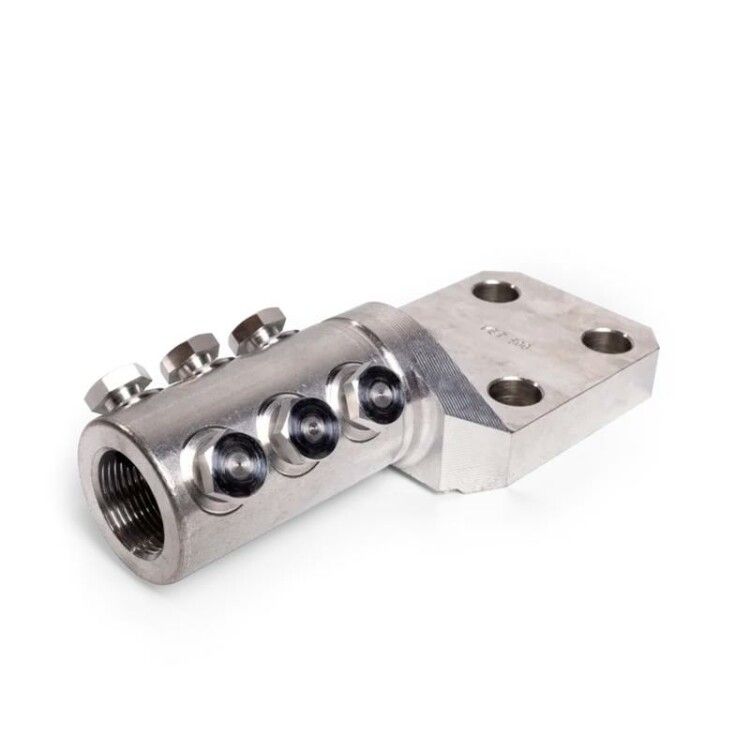

Наконечник болтовой 6НБТ-800 КВТ предназначен для надёжного соединения алюминиевых или медных кабелей сечением 800 мм2 с шинами и оборудованием в тяговых сетях электротранспорта. Благодаря конструкции с шестью болтами и срывной головкой, этот наконечник обеспечивает стабильный электрический контакт и механическую устойчивость даже при больших нагрузках.

Назначение и область применения

Наконечник болтовой 6НБТ-800 КВТ используется для оконцевания одножильных кабелей с бумажной маслопропитанной или пластмассовой изоляцией. Применяется в стационарных системах с рабочим напряжением до 1 кВ - в частности, в тяговых сетях метро, троллейбусов, железных дорог и других объектах электротransпорта. Подходит для подключения к распределительным устройствам, шинным мостам и коммутационным аппаратам.

Технические характеристики

• Номинальное поперечное сечение: 800 мм2
• Размер резьбы болтов: M16
• Количество болтов: 6
• Материал: алюминий/медь (корпус и болты - специальный алюминиевый сплав)
• Номинальное напряжение: до 1 кВ
• Способ монтажа: затяжка болтами
• Тип провода: одножильная или многожильная жила (форма поперечного сечения - круглая)
• Покрытие: без защитного слоя (не гальванизирован)
• Система фиксации: болты со срывной головкой
• Угловое расположение болтов: X-образное (соответствует Евростандартам)

Совместимость и монтаж

Наконечник болтовой 6НБТ-800 КВТ совместим с кабелями сечением 800 мм2, изготовленными из алюминия или меди. Для установки требуется инструмент НМБ-6 - специализированный ключ с шестигранником, рассчитанный на шесть болтов одновременно. Монтаж выполняется путём вставки жилы в цилиндрическую часть наконечника и последующего затягивания всех шести болтов до момента срыва головок - это гарантирует точный момент затяжки без перегрузки.

Центральное отверстие в хвостовике позволяет точно выровнять жилу, а рифлёная внутренняя поверхность повышает сцепление с металлом. Лопатка смещена относительно центра и находится на ступень ниже корпуса - это предотвращает перекос при креплении к шине.

Безопасность и стандарты

Наконечник болтовой 6НБТ-800 КВТ соответствует требованиям к безопасности для оборудования до 1 кВ. Конструкция с X-образным расположением болтов и срывными головками соответствует европейским нормам (IEC 61238-1). Отсутствие покрытия требует контроля условий эксплуатации - не рекомендуется применение в агрессивных средах без дополнительной защиты.

Преимущества

• Шесть болтов обеспечивают равномерное прижимное усилие и минимальное контактное сопротивление
• Срывные головки исключают недотяг и перетяг - автоматически фиксируют оптимальный момент затяжки
• X-образное расположение болтов усиливает механическую устойчивость соединения
• Рифлёная внутренняя поверхность увеличивает площадь контакта и снижает риск проскальзывания жилы
• Смещенная лопатка удобна для монтажа в плотных распределительных устройствах
• Маркировка на лопатке сразу показывает сечение и производителя - ускоряет проверку при обслуживании

Ограничения применения

• Не предназначается для многожильных кабелей с гибкой конструкцией - только для одножильных или компактных многожильных жил
• Отсутствие защитного покрытия делает его чувствительным к коррозии в условиях повышенной влажности, солёного воздуха или химических испарений
• Не применяется в мобильных или вибрационных системах без дополнительной фиксации
• Запрещено использовать с кабелями сечением меньше 500 мм2 или больше 900 мм2 - возможны потери контакта или деформация

Примеры использования

• Подключение силового кабеля 800 мм2 к шине в подстанции метрополитена
• Монтаж выводов на тяговый преобразователь в депо троллейбусов
• Соединение кабеля с заземляющей шиной в тоннеле железнодорожной сети
• Использование в аварийных бригадах для быстрого восстановления питания после повреждения кабеля

Практические советы

• Перед монтажом зачистите жилу до голого металла - удалите оксидную плёнку с алюминия
• Обязательно используйте инструмент НМБ-6; обычные ключи не обеспечат равномерную затяжку всех шести болтов
• Проверьте соответствие диаметра отверстия в шине размеру лопатки - не допускайте её перекоса
• При работе в сыром помещении после монтажа обработайте место соединения антиоксидантной пастой
• Храните наконечники в сухом месте - отсутствие покрытия делает их уязвимыми к коррозии
• Для ремонта и замены всегда берите оригинальные наконечники 6НБТ-800 КВТ - аналоги могут иметь отличную форму лопатки или шаг болтов
