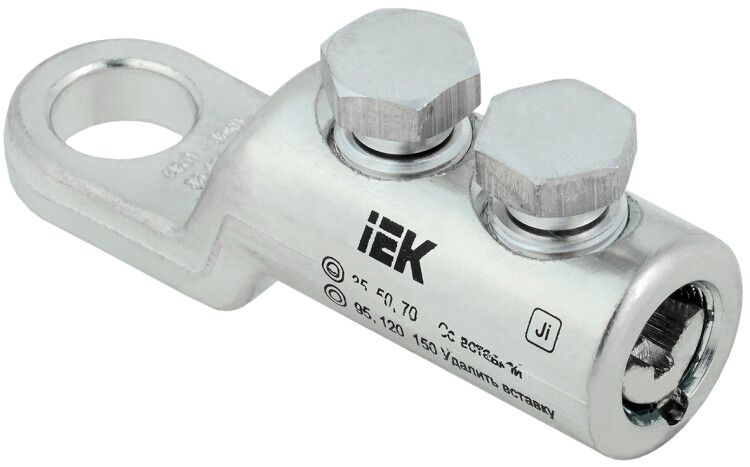

Наконечник болтовой луженый НБЛ 35-150-16/2 35кВ | UNB11-035-150-02-35 IEK

Наконечник болтовой луженый НБЛ 35-150-16/2 35кВ от IEK предназначен для надёжного соединения алюминиевых и медных кабельных жил с силовым оборудованием на напряжение до 35 кВ. Этот наконечник сочетает прочную конструкцию, лужёное покрытие и совместимость с двумя болтами, что делает его удобным решением для монтажа в распределительных устройствах, трансформаторах и коммутационной аппаратуре.

Назначение и область применения

Наконечник болтовой луженый НБЛ 35-150-16/2 35кВ используется для оконцевания кабельных жил перед подключением к зажимам оборудования. Подходит для работы с алюминиевыми и медными проводниками, как однопроволочными, так и многопроволочными, круглыми и секторными. Применяется в высоковольтных системах до 35 кВ: в КРУ, трансформаторных подстанциях, ячейках КСО, на выводах выключателей и изоляторов.

Технические характеристики

• Номинальное сечение кабеля: 35–150 мм² — позволяет использовать с жилами средней и большой мощности
• Материал: сплав алюминиевый — обеспечивает хорошую проводимость и устойчивость к коррозии
• Диаметр отверстия: 17 мм — соответствует стандартному размеру болтов M16
• Количество болтов: 2 — обеспечивают равномерное распределение усилия и повышенную надёжность контакта
• Покрытие: лужёное — защищает от окисления, снижает переходное сопротивление, продлевает срок службы
• Срок службы: 30 лет — рассчитан на длительную эксплуатацию в промышленных условиях
• Форма жилы: совместим с однопроволочными и многопроволочными жилами — универсальное решение

Совместимость и монтаж

Наконечник болтовой луженый НБЛ 35-150-16/2 35кВ монтируется на винты М16. Для установки необходимо:

• Зачистить изоляцию кабеля на длину, соответствующую глубине гильзы наконечника
• Вставить жилу внутрь, плотно закрепить опрессовкой или пресс-клещами
• Подогнуть фланец, чтобы исключить контакт с токоведущими частями вне зоны соединения
• Затянуть два болта моментом, рекомендованным производителем оборудования — не перетягивать!

Не используйте этот наконечник для медных жил большего сечения — он не рассчитан на нагрузки выше 150 мм². Убедитесь, что диаметр болтов именно 16 мм — отверстие 17 мм допускает минимальный люфт, но не заменяет точное соответствие.

Безопасность и стандарты

Наконечник болтовой луженый НБЛ 35-150-16/2 35кВ соответствует требованиям к изоляционной прочности и тепловой стойкости для оборудования класса 35 кВ. Лужёное покрытие предотвращает образование оксидов, которые могут вызвать нагрев и выход из строя соединения. Производитель IEK гарантирует соответствие ГОСТ Р 50489 и другим нормам для комплектующих высоковольтных сетей.

Преимущества

• Лужёное покрытие снижает риск окисления даже во влажной среде
• Два болта вместо одного — повышают механическую устойчивость и долговечность контакта
• Совместимость с алюминием и медью — экономит запасы деталей на объекте
• Гарантированный срок службы 30 лет — минимизирует необходимость обслуживания
• Стандартный размер отверстий — легко заменяется на аналогичные элементы других производителей

Ограничения применения

• Не применяйте для кабелей с сечением менее 35 мм² — будет слишком свободная посадка, возможен перегрев
• Не используйте в условиях постоянного воздействия агрессивных химикатов — луд не защищает от кислот и щелочей
• Не монтируйте на жилы с внешним диаметром больше, чем внутренний диаметр гильзы — требуется точное соответствие
• Не применять в цепях переменного тока свыше 35 кВ — превышение напряжения недопустимо

Примеры использования

• Подключение алюминиевой жилы 120 мм² к шине в КРУ-10/35 кВ
• Оконцовка медного кабеля 70 мм² на входе трансформатора
• Соединение секторной жилы с выводом выключателя нагрузки
• Монтаж в распределительном устройстве на открытой подстанции

Практические советы

• Перед монтажом проверьте, что сечение кабеля попадает в диапазон 35–150 мм² — выбирайте ближайшее меньшее значение, если сечение нечёткое
• При работе с алюминиевыми жилами используйте антиоксидантную пасту — она увеличивает срок службы контакта
• После затяжки болтов проверьте рукой — наконечник не должен вращаться на жиле
• При необходимости замены — артикул unb11-035-150-02-35 точно идентифицирует модель в каталогах IEK
• Храните в сухом месте — хотя покрытие лужёное, влага может проникнуть через микротрещины в изоляции
