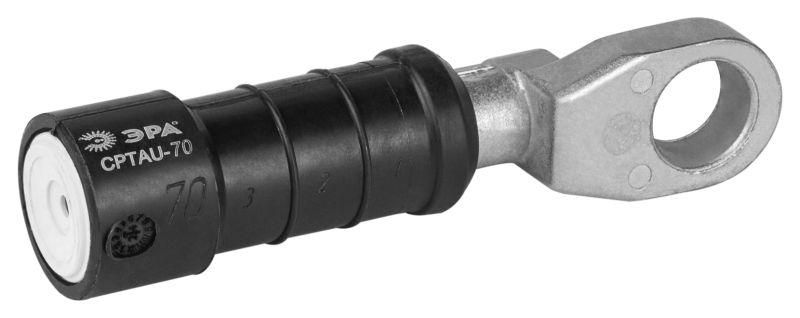

Наконечник герметичный изолированный CPTAU-70 Эра Б0064202

Наконечник герметичный изолированный CPTAU-70 от бренда ЭРА - это надёжное решение для оконцевания сталеалюминиевых проводов СИП-2 и СИП-4, обеспечивающее герметичное и долговечное соединение с шинами и вводами электроустановок. Артикул CPTAU-70 рассчитан на сечение 70 мм2 и совместим с метрической резьбой М13.

Назначение и область применения

Наконечник герметичный изолированный CPTAU-70 используется для оконцевания многожильных алюминиевых и сталеалюминиевых проводов, особенно популярных в воздушных линиях электропередачи - таких как СИП-2 и СИП-4. Применяется при подключении к токоведущим шинам, вводным клеммам распределительных щитов, трансформаторов, автоматических выключателей и других электроустановок. Подходит для внешней установки благодаря защищённой конструкции.

Технические характеристики

• Тип изделия: Наконечник герметичный изолированный
• Номинальное поперечное сечение: 70 мм2
• Метрический размер резьбы: M13
• Материал гильзы: Алюминий
• Форма поперечного сечения: Многопроволочная круглая / секторная - обеспечивает плотную посадку на проводе СИП
• Форма гильзы: Длинная - увеличивает зону контакта и снижает риск перегрева
• Количество монтажных отверстий: 1 - для крепления болтом M13
• Цвет: Чёрный - цвет изоляционной оболочки, устойчивый к УФ-излучению
• Совместим с сталеалюминиевым проводом: Да - специально адаптирован для СИП-2 и СИП-4

Совместимость и монтаж

Наконечник CPTAU-70 монтируется на проводе СИП путём запрессовки специальным инструментом - клещами для алюминиевых наконечников. После запрессовки он фиксируется на шине или вводном устройстве болтом M13. Герметичная изоляция предотвращает попадание влаги и коррозии в место соединения. Для правильного монтажа важно использовать подходящую матрицу пресса, соответствующую сечению 70 мм2 и типу провода. Не допускается использование инструмента для медных наконечников - это повредит алюминиевую гильзу.

Безопасность и стандарты

Наконечник ЭРА CPTAU-70 разработан с учётом требований к электроустановкам в России и соответствует практике монтажа, принятой в энергосистемах РФ. Изоляция изготовлена из термостойкого полиэтилена, устойчивого к воздействию температур от –50C до +80C. Конструкция исключает доступ воздуха и влаги к месту соединения, что снижает риск возгорания и коррозии.

Преимущества

• Герметичная изоляция - защищает от влаги, пыли и коррозии, продлевает срок службы соединения
• Специальная форма гильзы - обеспечивает равномерное распределение давления при опрессовке, минимизирует риск повреждения жил
• Совместимость с СИП-2 и СИП-4 - решает задачу перехода от воздушного провода к оборудованию без дополнительных переходников
• Адаптация под российские устройства - позволяет напрямую подключаться к клеммам отечественных щитов и автоматов без доработок
• Устойчивость к перепадам температур - работает в суровых климатических условиях

Ограничения применения

• Не применяется для однопроволочных медных проводов - материал гильзы (алюминий) и форма сечения не предназначены для них
• Не рекомендован для постоянного погружения в воду - хотя IP-защита высока, не является полностью водоупорным для длительного подводного использования
• Не подходит для сечений менее 50 мм2 или более 95 мм2 - требуется точное соответствие сечения провода
• Запрещено применять с резьбой другого размера - M13 строго фиксирован; использование M12 или M16 приведёт к плохому контакту

Примеры использования

• Подключение СИП-4 к входному автомату в распределительном щите частного дома
• Присоединение воздушной линии к трансформаторной подстанции
• Монтаж ответвления от ЛЭП к вводу в многоэтажный дом
• Соединение провода СИП-2 с клеммой автомата в столбе на улице

Практические советы

• Перед монтажом удалите изоляцию с провода СИП точно на длину гильзы - не больше, не меньше
• Обязательно используйте пресс с матрицей, указанной для 70 мм2 и алюминиевых наконечников
• Проверьте после опрессовки - гильза должна быть плотно сжата, без трещин и выпирающих жил
• При затяжке болта M13 соблюдайте момент 15–20 Нм - переусиливать нельзя, чтобы не деформировать резьбу
• Для открытой установки на столбах проверяйте целостность изоляции ежегодно - особенно после зимних нагрузок
