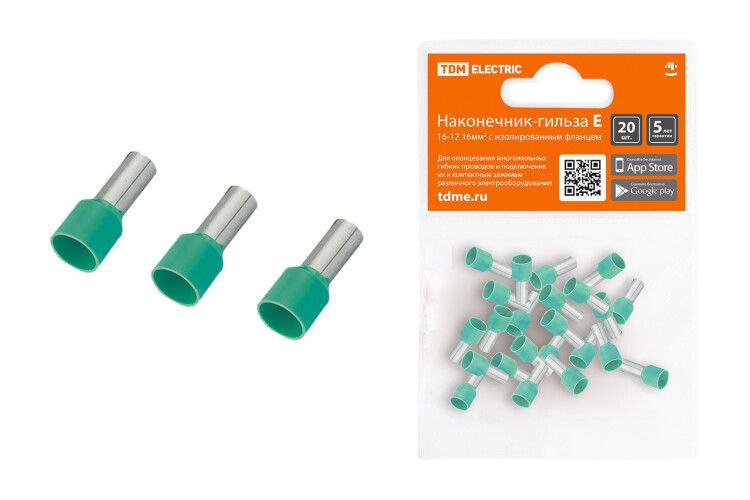

Наконечник-гильза Е16-12 16мм2 с изолированным фланцем (20шт) | SQ0568-0035 TDM

Наконечник-гильза Е16-12 16 мм2 с изолированным фланцем (20 шт) от TDM ELECTRIC предназначен для надёжного оконцевания многожильных медных проводов с сечением 16 мм2. Благодаря изолированному фланцу и лужёной латуни, он обеспечивает безопасное и долговечное соединение в местах винтового крепления, особенно там, где требуется частая перенастройка цепей.

Назначение и область применения

Этот наконечник-гильза используется для оконцевания гибких многожильных медных проводов. Подходит для ситуаций, когда необходимо часто менять или переподключать оборудование - например, при обслуживании панелей управления, тестировании станков или сборке временных электрических узлов. Применяется в системах с винтовыми зажимами: клеммниках, автоматических выключателях, контакторах, распределительных щитах.

Технические характеристики

• Номинальное сечение провода: 16 мм2
• Длина гильзы: 12 мм
• Материал гильзы: латунь с лужёным покрытием
• Материал изоляции: полипропилен (PP)
• Цвет изоляции: зелёный
• Форма фланца: трубчатая
• Количество в упаковке: 20 штук
• Безгалогенный состав: да - не выделяет токсичных газов при нагреве
• Конструкция: стандартная, без специальных модификаций

Совместимость и монтаж

Наконечник-гильза Е16-12 16 мм2 с изолированным фланцем (20 шт) совместим с винтами и зажимами, рассчитанными на провод 16 мм2. Для установки используйте обжимной инструмент с матрицей для гильз 16 мм2. Убедитесь, что обжим выполнен равномерно - гильза должна плотно охватывать все жилы провода, а изоляция не повреждена. Фланец не требует дополнительной изоляции, так как уже защищён полипропиленом. Обжимать можно как до, так и после присоединения к клемме - изоляция не мешает доступу к контактной части.

Безопасность и стандарты

Изоляция выполнена из полипропилена, который не содержит галогенов - значит, при перегреве или возгорании не выделяет едких паров хлора или брома. Это важно для помещений с ограниченной вентиляцией или в системах, где важна экологическая безопасность. Материал соответствует требованиям к электроизоляции в условиях повышенной влажности и температурных колебаний. Наконечник-гильза Е16-12 16 мм2 с изолированным фланцем (20 шт) не имеет сертификации по EN 60947, но применяется в соответствии с практикой IEC 60998 для бытовых и промышленных устройств.

Преимущества

• Изолированный фланец исключает необходимость в дополнительной термоусадке или изолирующих лентах
• Лужёная латунь снижает риск окисления и улучшает контактную проводимость
• Полипропиленовая изоляция устойчива к механическим нагрузкам и химическим воздействиям
• Зелёный цвет позволяет легко идентифицировать сечение провода в сложных панелях
• Удобная упаковка - 20 штук в комплекте, оптимально для средних проектов

Ограничения применения

• Не предназначена для одножильных жёстких проводов - возможен плохой обжим и разрыв жил
• Гильза длиной 12 мм не подходит для проводов сечением более 16 мм2 - риск перегрева
• Не рекомендуется использовать в условиях постоянного погружения в воду - хотя изоляция PP водостойкая, герметизация не обеспечивается
• Не совместима с клеммами, имеющими слишком малый внутренний диаметр - проверьте посадочные размеры перед монтажом

Примеры использования

• Подключение кабелей к клеммным колодкам в пультах управления станков
• Монтаж проводов в распределительных щитах с частым техобслуживанием
• Сборка временных электросхем на стендах для тестирования оборудования
• Обновление старых соединений в промышленном освещении с заменой на более надёжные

Практические советы

• Перед обжимом удалите изоляцию с провода точно на длину гильзы - 12 мм. Лишняя изоляция внутри гильзы снижает качество контакта
• Используйте обжимной клещи с регулировкой усилия - переобжим может деформировать гильзу, недожим - вызвать ослабление контакта
• Проверяйте, чтобы все жилы были полностью заполнены гильзу - если есть свободные участки, провод может выскочить при вибрации
• При работе в условиях высокой влажности или агрессивной среды - периодически контролируйте состояние лужёного покрытия на предмет потускнения
• Храните наконечники-гильзы Е16-12 16 мм2 с изолированным фланцем (20 шт) в сухом месте - даже полипропилен может потерять прочность при длительном воздействии УФ-излучения
