Наконечник штыревой изолированный НШВИ 16-12, 16 мм², 12 мм КВТ 79452

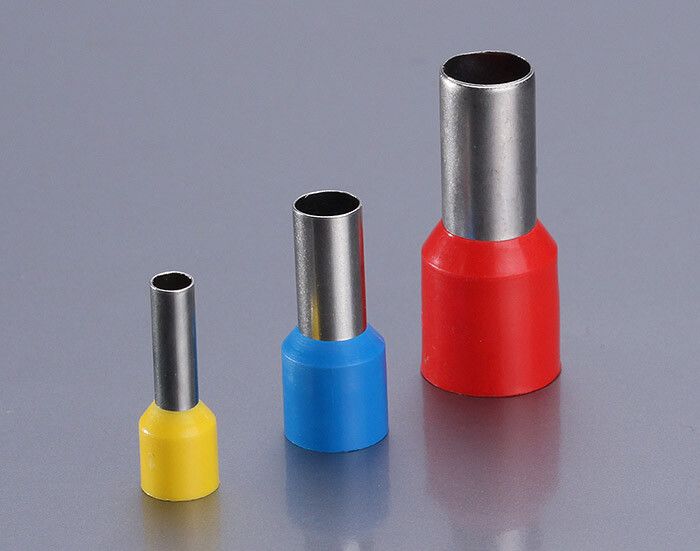

Наконечник штыревой втулочный изолированный НШВИ 16-12 (100 шт/упак) КВТ предназначен для надёжного оконцевания многожильных медных проводов сечением 16 мм2 методом опрессовки. Благодаря изолированной конструкции и лужёной меди, он обеспечивает безопасное соединение с клеммами, исключая необходимость предварительного облуживания провода. Применяется в силовых цепях до 690 В, особенно там, где важна долговечность и устойчивость к вибрациям - например, в щитах управления, станках и системах автоматизации.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШВИ 16-12 (100 шт/упак) КВТ используется для преобразования гибких многожильных медных проводов в жёсткий штыревой контакт, совместимый с болтовыми зажимами, клеммными колодками и разъёмами. Подходит для работы в распределительных щитах, пультах управления, промышленном оборудовании, конвейерах и других устройствах, где требуется прочное и долговечное соединение без потери гибкости провода.

Технические характеристики

• Сечение провода: 16 мм2
• Материал втулки: медь марки М1 с электролитическим лужением
• Длина втулки: 12 мм
• Внутренний диаметр: 5,8 мм
• Наружный диаметр: 6,3 мм
• Изоляция: полипропилен (PP), безгалогенный материал
• Цвет изоляции: синий (соответствует DIN 46228-4)
• Рабочее напряжение: до 0,69 кВ (690 В)
• Температура эксплуатации: от –10 C до +75 C
• Термостойкость изоляции: до +105 C
• Способ монтажа: опрессовка специальным инструментом
• Нормативный документ: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Наконечник штыревой втулочный изолированный НШВИ 16-12 (100 шт/упак) КВТ совместим с клеммами, имеющими посадочный диаметр 6–6,5 мм. Для установки требуется пресс-клещи с матрицей для наконечников типа НШВИ сечением 16 мм2. Обжим выполняют только по медной втулке - изоляция не должна деформироваться. Коническая форма входа ("Easy Entry") позволяет легко ввести провод в втулку без повреждения жил. После опрессовки изоляция остаётся целой, защищая токоведущую часть от случайного контакта.

Безопасность и стандарты

Изоляция выполнена из полипропилена, не содержащего галогенов - при перегреве не выделяет токсичных паров. Цветовая маркировка соответствует стандарту DIN 46228-4, что снижает риск ошибок при сборке. Температурная стойкость изоляции (+105 C) обеспечивает безопасную работу даже при кратковременных перегрузках. Напряжение до 690 В соответствует требованиям для сетей переменного тока до 1000 В.

Преимущества

• Заменяет ручное облуживание - экономит время и исключает брак из-за некачественного припоя
• Лужёная медь улучшает контакт, препятствует окислению и увеличивает срок службы
• Гибкая изоляция из PP не трескается при температурных колебаниях
• Цветная изоляция упрощает визуальную идентификацию сечений при обслуживании
• Коническая форма входа снижает усилие при заправке провода
• Высокая механическая прочность после опрессовки - устойчив к вибрациям и нагрузкам

Ограничения применения

• Не предназначены для одножильных проводов - возможен разрыв жил при опрессовке
• Не подходят для алюминиевых проводов - требуются специальные наконечники
• Работают только при температуре выше –10 C; при более низких значениях изоляция теряет эластичность
• Не рекомендованы для постоянного погружения в жидкости - хотя изоляция герметична, она не имеет IP-защиты
• Обжим должен выполняться строго по втулке - давление на изоляцию вызывает её повреждение и потерю защиты

Примеры использования

• Подключение медных проводов 16 мм2 к клеммным блокам в частотных преобразователях
• Соединение фазных проводов в распределительных щитах промышленных объектов
• Монтаж питания двигателей на конвейерных линиях
• Завершение проводов в пультах управления станков ЧПУ
• Установка в силовые цепи оборудования с высокой вибрационной нагрузкой

Практические советы

• Перед опрессовкой проверьте соответствие сечения провода - 16 мм2 должны точно соответствовать наконечнику. Перегрузка приведёт к плохому контакту.
• Используйте только инструмент с правильной матрицей. Неправильный обжим - основная причина отказов.
• Проверяйте качество обжима: втулка должна плотно охватывать все жилы, изоляция не должна быть смята.
• Храните в сухом месте. Хотя изоляция устойчива к влаге, длительное воздействие воды может снизить эффективность.
• При замене старых наконечников - всегда используйте новые. Лужёные поверхности со временем окисляются, даже если внешне выглядят целыми.
• Этот наконечник - часть единой цветовой системы КВТ. Удобно использовать с другими изделиями серии для быстрой идентификации.
