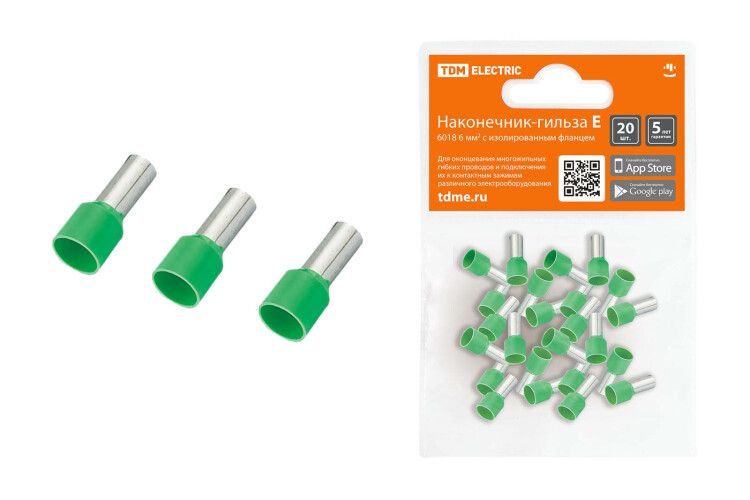

Наконечник-гильза Е6018 6мм2 с изолированным фланцем (20шт) | SQ0568-0044 TDM

Наконечник-гильза Е6018 6 мм2 с изолированным фланцем от TDM ELECTRIC (артикул sq0568-0044) предназначен для надёжного оконцевания гибких многожильных медных проводов. Его конструкция обеспечивает прочное соединение при вибрационных нагрузках и позволяет быстро менять участки цепей без перепайки.

Назначение и область применения

Этот наконечник используется для подготовки концов многожильных медных проводов сечением 6 мм2 к соединению с винтовыми зажимами. Особенно эффективен там, где важна устойчивость к механическим колебаниям - например, на движущихся частях машин, в пульсационных системах или в местах частых обслуживаний. Подходит для сборки распределительных щитов, панелей управления, силовых модулей и других устройств, где требуется быстрая замена или регулировка проводов.

Технические характеристики

• Сечение провода: 6 мм2
• Материал: медь, омеднённая поверхность
• Изолированный фланец: цветной термоусаживающийся материал (защита от случайного контакта)
• Форма: гильза с плоским фланцем
• Размер гильзы: внутренний диаметр рассчитан под провод 6 мм2, внешний - под стандартный обжим
• Количество в упаковке: 20 штук

Совместимость и монтаж

Наконечник-гильза Е6018 совместим с любыми винтовыми клеммами, поддерживающими стандартный диаметр болта до M6. Для установки используйте специальный обжимной инструмент с матрицей для круглых гильз. Обжим должен быть равномерным - давление должно сдавливать всю площадь гильзы, не повреждая жилы провода. Изолированный фланец остаётся на месте после обжима и служит дополнительной защитой от пробоя между соседними контактами.

Безопасность и стандарты

Произведён в соответствии с требованиями к качеству соединений для электрооборудования. Изоляция фланца соответствует нормам по электробезопасности - предотвращает случайное прикосновение к токоведущим элементам. Прямые сертификаты стандартизации не указаны, однако конструкция соответствует общепринятому применению в промышленной автоматике.

Преимущества

• Изолированный фланец снижает риск КЗ при плотном расположении клемм
• Удобство быстрой замены - не требует пайки или демонтажа всей цепи
• Стабильность контакта даже при длительной вибрации благодаря однородному обжиму меди
• Цветная изоляция позволяет легко отличить фазы или группы проводов визуально

Ограничения применения

• Не предназначается для одножильных проводов - возможен разрыв жил при обжиме
• Не рекомендован для постоянного погружения в жидкости или высокой влажности без дополнительной герметизации
• Максимальный допустимый крутящий момент на винт - не более 1,2 Нм; превышение может повредить гильзу или изоляцию
• Не использовать в цепях выше 1000 В переменного тока без согласования с проектом

Примеры использования

• Подключение двигателей на конвейерах с частыми запусками/остановками
• Обвязка контроллеров и реле в панелях управления станков
• Монтаж временных испытательных цепей в лабораториях
• Замена проводов в осветительных устройствах с частым сервисным доступом

Практические советы

• Перед обжимом проверьте, что все жилы провода полностью вошли в гильзу - ни одна не должна торчать
• Выбирайте обжимной инструмент с точной настройкой усилия - слабый обжим вызывает нагрев, слишком сильный - трещины в меди
• При использовании в условиях повышенной вибрации дополнительно закрепите провод хомутом за 5–10 см от наконечника
• Не применяйте этот наконечник вместо трубчатых аналогов в местах с ограниченным радиусом изгиба - он менее гибкий
• Артикул sq0568-0044 и модель Е6018 часто путают с другими типами - сверьте сечение перед заказом
