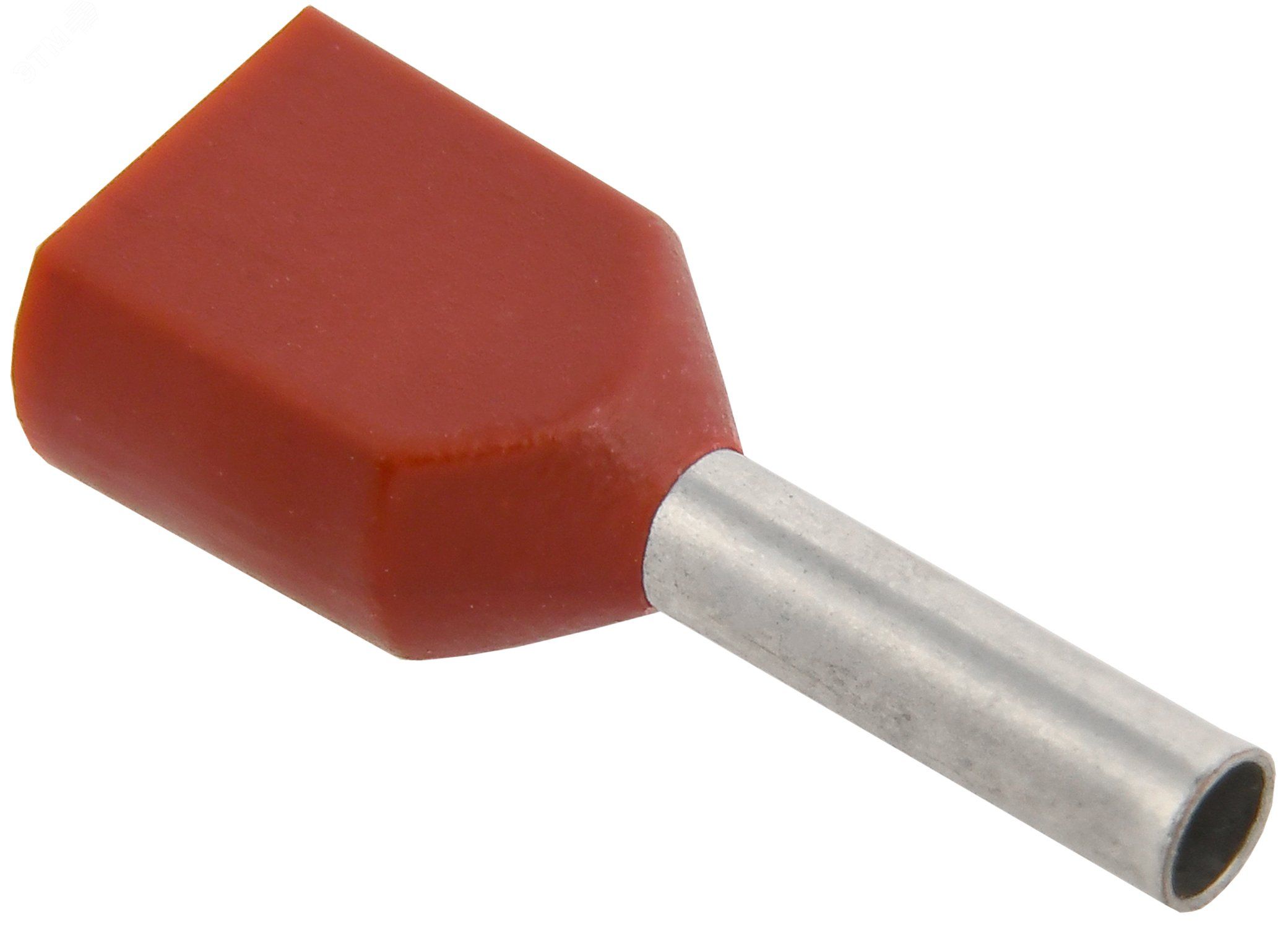

Наконечник НШВИ(2) 0,75-8 темно-красный (20шт/упак) | UTE10-4-D75-100 IEK

Наконечник-гильза НГИ2 0,75-8 темно-красный (20 штук в упаковке) от IEK предназначен для надёжного соединения одножильных медных проводов сечением 0,75 мм2 через опрессовку. Этот тип наконечника часто используется в распределительных щитах, на клеммах автоматических выключателей и контакторах. Артикул u te10-4-d75-100 соответствует серийной продукции IEK.

Назначение и область применения

Наконечник-гильза НГИ2 0,75-8 темно-красный (20 штук в упаковке) применяется для оконцевания медных проводов перед подключением к зажимам оборудования. Он обеспечивает прочную механическую связь и снижает риск перегрева за счёт увеличенной площади контакта. Подходит для работы в цепях переменного и постоянного тока до 1000 В. Часто встречается в системах управления, силовой аппаратуре, пультах и щитах автоматизации.

Технические характеристики

• Поперечное сечение провода: 0,75 мм2
• Материал наконечника: медь, лужённая поверхность
• Материал изоляции: поливинилхлорид (PVC)
• Общая длина: 17,5 мм
• Наружный диаметр: 5,2 мм
• Внутренний диаметр гильзы: 2,1 мм
• Форма фланца: трубчатая (без буртика)
• Тип конструкции: стандартная, однослойная
• Изоляция: да, цвет - темно-красный
• Срок службы: 5 лет при соблюдении условий эксплуатации
• Количество в упаковке: 20 штук

Совместимость и монтаж

Наконечник-гильза НГИ2 0,75-8 темно-красный совместим с клеммами, рассчитанными на диаметр входа до 5,2 мм. Для установки требуется специальный пресс-клещи с матрицей для наконечников типа “штыревые” с сечением 0,75 мм2. Кабель предварительно зачищают на длину около 9–10 мм, вставляют в гильзу и обжимают равномерным усилием. Обжим должен охватывать всю металлическую часть, не задевая изоляцию. Убедитесь, что используемые клеммы имеют достаточную глубину - внутренний диаметр 2,1 мм требует точного подбора болтов/винтов M3–M4.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р МЭК 60947-7-1 и ГОСТ 7385. Лужёное покрытие препятствует окислению меди, повышает долговечность соединений и снижает переходное сопротивление. Изоляция PVC устойчива к воздействию масла, влаги и бытовых химикатов, но не рекомендована для длительного пребывания под прямыми солнечными лучами или высоких температур выше +70 C.

Преимущества

• Улучшенная теплопроводность благодаря лужёному медному корпусу
• PVC-изоляция защищает от случайного замыкания между соседними контактами
• Яркий красный цвет позволяет легко идентифицировать фазу или полярность в сложных схемах
• Высокая механическая прочность после опрессовки - исключает выпадение провода
• Работает в условиях повышенной влажности и запылённости (IP20 внутри щита)

Ограничения применения

• Не многожильных проводов - только для однопроволочных медных жил
• Запрещена работа при температурах свыше +70 C вне закрытых щитов
• Не подходит для алюминиевых проводов
• Не является герметичным устройством - не использовать во внешних установках без защиты IP65+
• Не допускается повторное использование после демонтажа - деформация гильзы делает её негодной

Примеры использования

• Подключение проводов к клеммам автомата в распределительном щите
• Присоединение питания к термореле, контакторам, частотным преобразователям
• Соединение сигнальных линий в панелях управления станков
• Монтаж в системах освещения с использованием контроллеров
• Подводка к клеммам датчиков и исполнительных механизмов

Практические советы

• Перед обжимом проверьте соответствие сечения провода - 0,75 мм2 не должны быть слишком тонкие или толстые жилы
• Используйте клещи с регулируемым давлением; переобжим может повредить изоляцию, недостаточный - вызывает плохой контакт
• Проверяйте качество обжима: после сжатия металл должен плотно охватывать провод, без видимых трещин или смещений
• Храните в сухом месте - даже с изоляцией, влага может проникнуть к месту обжима
• При комплектации щитов группируйте одинаковые цвета - красный обычно указывает на фазу L, что ускоряет диагностику
