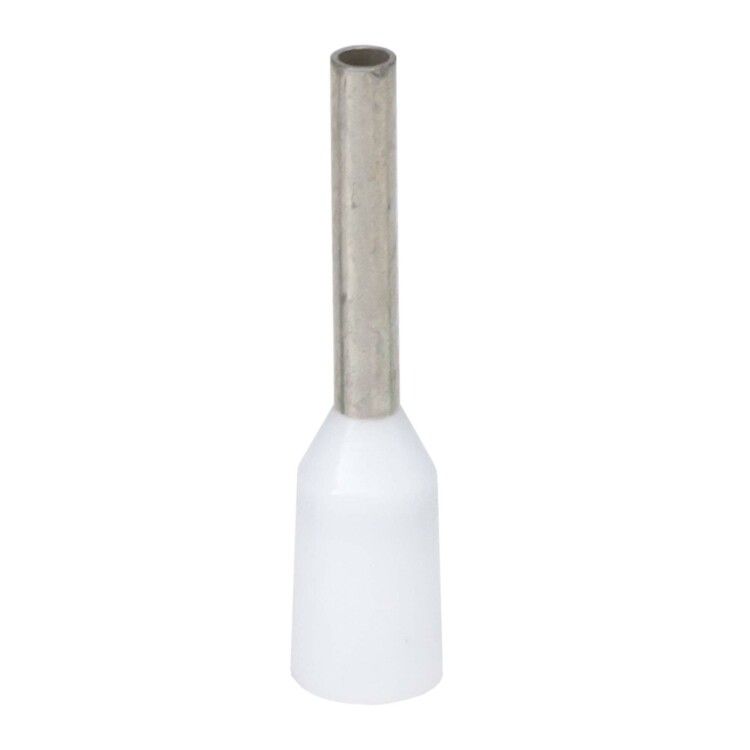

Наконечник-гильза с изол. фланцем для жилы сечением 0,5кв.мм, длина контактной части 6мм, белый | IF0.5-06WT DKC ДКС

Наконечник-гильза с изолированным фланцем DKC (ДКС) артикул if0.5-06wt предназначен для надёжного оконцевания тонких многожильных проводников сечением 0,5 мм2. Благодаря изолированному фланцу и лужёной медной гильзе обеспечивает безопасное соединение в распределительных коробках, панелях управления и автоматике.

Назначение и область применения

Этот наконечник-гильза используется для оконцевания многожильных проводов сечением 0,5 мм2 перед установкой в клеммы, разъёмы или зажимы. Подходит для слаботочных цепей: сигнализация, управление оборудованием, автоматика, бытовые устройства, контроллеры, платы питания. Применяется там, где важна герметичность контакта и исключена возможность замыкания на корпус.

Технические характеристики

• Поперечное сечение жилы: 0,5 мм2 (AWG 20)
• Длина контактной части: 6 мм
• Материал контактной части: медь М0, лужёная (с оловом и висмутом для улучшения проводимости)
• Материал изоляции: полипропилен (PP), не поддерживающий горение (UL94 HB), без галогенов
• Форма фланца: трубчатая, проклеенная - обеспечивает плотную посадку на изоляцию провода
• Цвет изоляции: белый
• Тип конструкции: стандартная
• Упаковка: рулон / лента (для удобного хранения и вытягивания по одному)

Совместимость и монтаж

Подходит для кабелей с многожильными жилами, которые легко деформируются при обжиме. Для монтажа используйте специальный обжимной инструмент с матрицей для сечений 0,5 мм2. Обжим должен быть равномерным - не допускается перекос или недожим. Проклеенный фланец предотвращает сползание изоляции при нагрузке. Убедитесь, что внешний диаметр изоляции провода соответствует внутреннему диаметру фланца - иначе возможен плохой контакт или разрыв изоляции.

Безопасность и стандарты

• Материал изоляции соответствует UL94 HB - самозагасаемый, не распространяет пламя
• Не содержит галогенов - снижает риск образования токсичных газов при нагреве
• Лужённая поверхность устойчива к окислению, продлевает срок службы контакта

Преимущества

• Изолированный фланец исключает случайное касание токоведущих частей
• Гладкая внутренняя поверхность изоляции - нет заусенцев, которые могли бы повредить жилы
• Высокая механическая прочность при малых габаритах
• Белый цвет позволяет легко отличать фазные или сигнальные цепи в многоцветной системе
• Проклеенная изоляция сохраняет положение даже при вибрации и температурных колебаниях

Ограничения применения

• Не предназначены для одножильных проводов - возможен разрыв жилы при обжиме
• Не подходят для силовых цепей выше 10 А - из-за малого сечения 0,5 мм2
• Не рекомендованы для постоянного погружения в жидкости - хотя IP-класс не указан, изоляция не рассчитана на длительное воздействие воды
• Не совместимы с клеммами, требующими большую длину гильзы - 6 мм слишком мало для некоторых типов DIN-рейки

Примеры использования

• Подключение датчиков температуры в системах HVAC
• Оконцевание проводов в PLC-модулях
• Соединение сигналов в пультах управления станков
• Монтаж освещения на базе LED-контроллеров
• Запитка реле и микросхем в щитах автоматики

Практические советы

• Перед обжимом удалите изоляцию точно на длину гильзы - 6 мм. Перегиб жилы вызывает повышенное сопротивление
• Обжимайте только в инструменте с регулировкой усилия - переобжим разрушает медную гильзу
• Проверьте качество обжима: после сжатия изоляция должна плотно прилегать к проводу, а металл - полностью заполнить гильзу
• Храните в сухом месте - высокая влажность может снизить адгезию клеевого слоя фланца
• Артикул if0.5-06wt часто используют в комплекте с другими наконечниками серии Quadro - можно собирать унифицированные системы монтажа
