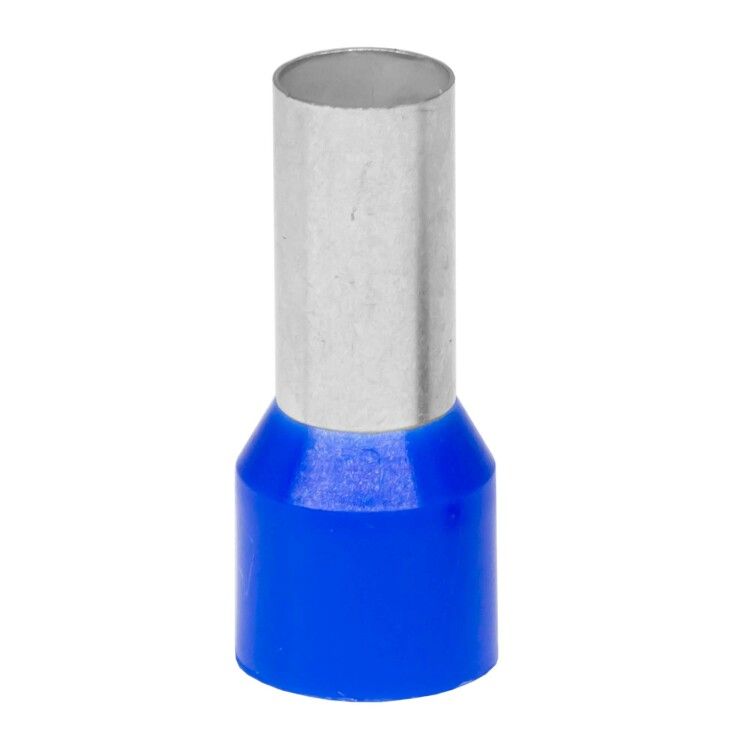

Наконечник-гильза с изол. фланцем для жилы сечением 50кв.мм, длина контактной части 16мм, синий | IF50-16BL DKC ДКС

Наконечник-гильза с изолированным фланцем DKC (ДКС) if50-16bl предназначен для надёжного оконцевания многожильных медных проводников сечением 50 мм2. Благодаря изолированному фланцу и лужёной меди обеспечивает безопасное соединение в распределительных щитах, на шинах и в клеммах высокой мощности.

Назначение и область применения

Наконечник-гильза with insulated flange используется для оконцевания многожильных проводов, чтобы предотвратить расслоение жил при зажиме в клеммах. Подходит для подключения к шинным системам, автоматическим выключателям, контакторам и другим устройствам с винтовыми зажимами. Применяется в силовых цепях промышленного оборудования, энергообъектах, транспорте и системах автоматизации.

Технические характеристики

• Поперечное сечение жилы: 50 мм2
• Длина контактной части: 16 мм
• Материал контактной части: медь М0
• Покрытие: лужёное (олово с висмутом для улучшения проводимости)
• Материал изоляции: полипропилен (PP), класс горючести UL94 HB
• Цвет изоляции: синий
• AWG эквивалент: 1
• Тип конструкции: стандартная, с проклейкой внутренней поверхности
• Устойчивость к короткому замыканию: да
• Содержание галогенов: да
• Упаковка: комплектная, готова к использованию

Совместимость и монтаж

Наконечник-гильза if50-16bl совместим с клеммами, рассчитанными на провода 50 мм2 и винтами диаметром до M8–M10. Для установки используйте обжимной инструмент с матрицей для сечений 50 мм2. Обжим выполняется в двух местах: первое - на контактной части, второе - на изолирующую трубку, чтобы избежать перегрева и механического повреждения. Убедитесь, что все жилы полностью вошли в гильзу перед обжимом. Проклеенная внутренняя часть исключает выпадение проволочек после монтажа.

Безопасность и стандарты

Изоляция выполнена из полипропилена, не поддерживающего горение (UL94 HB), что снижает риск распространения пламени. Конструкция устойчива к кратковременным перегрузкам и коротким замыканиям. Однако материал содержит галогены - не рекомендован для применений, требующих низкого дымообразования и безгалогенной безопасности (например, метро, тоннели, судостроение).

Преимущества

• Автоматическая формовка изоляции на термопластических машинах - отсутствие заусенцев внутри, что защищает жилы от порезов
• Лужёное покрытие увеличивает срок службы контакта и снижает переходное сопротивление
• Проклеенный корпус гарантирует герметичность и прочность соединения даже при вибрациях
• Яркая синяя изоляция позволяет легко идентифицировать сечение провода в щите
• Фиксация изолирующего фланца предотвращает случайное смещение при затяжке

Ограничения применения

• Не применяется для одножильных проводов - предназначена только для многожильных
• Не подходит для сред с повышенными требованиями к безгалогенному составу (IEC 60754, IEC 61034)
• Максимальная температура эксплуатации - до +105 C; выше - возможна деформация изоляции
• Не использовать в условиях постоянного погружения в жидкости - IP-класс не указан, изоляция не является водонепроницаемой

Примеры использования

• Подключение входного кабеля 50 мм2 к главному автомату в распределительном щите
• Соединение кабельных жил с шиной PE/N в промышленных панелях
• Обжим проводов на клеммы частотных преобразователей и мощных контакторов
• Запитка двигателей и насосов в системах конвейеров и станков

Практические советы

• Перед обжимом проверьте соответствие диаметра винта клеммы и внешнего диаметра фланца - он не должен мешать закрыванию крышки
• Используйте только инструмент с правильной матрицей: некорректный обжим вызывает перегрев и выход из строя
• При работе в условиях вибраций дополнительно контролируйте плотность обжима каждые 6–12 месяцев
• Синий цвет соответствует сечению 50 мм2 - не путайте с другими цветами в серии Quadro
• Храните в сухом месте: хотя изоляция устойчива к влаге, длительное воздействие может снизить адгезию клея
