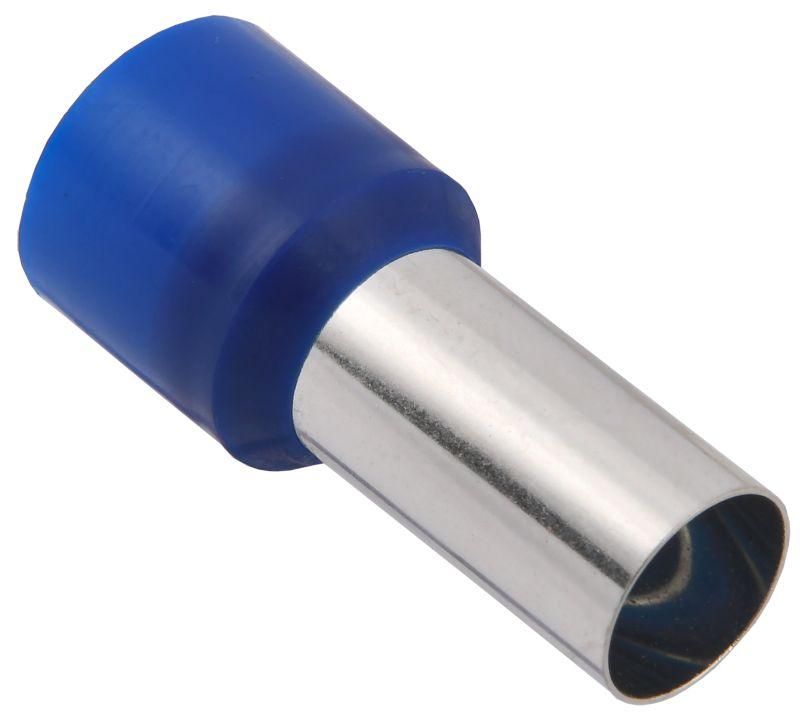

Наконечник НШВИ 50-20 50мм2 с изолированным фланцем (100шт/упак) GENERICA - UGN11-020-050-100-G IEK

Наконечник НШВИ 50-20 50 мм2 с изолированным фланцем (100 шт/упак) от GENERICA и IEK предназначен для надёжного соединения многожильных медных проводов сечением 50 мм2 через опрессовку. Применяется в силовых цепях переменного и постоянного тока, где важна долговечность контакта и защита от внешних воздействий.

Назначение и область применения

Наконечник НШВИ 50-20 50 мм2 с изолированным фланцем используется для оконцевания многожильных медных проводов перед подключением к зажимам, клеммным колодкам, автоматическим выключателям или другому оборудованию. Подходит для установки в распределительных щитах, на станках, конвейерах, системах освещения и других объектах с высокими токовыми нагрузками. Изолированный фланец исключает необходимость дополнительной изоляции после монтажа.

Технические характеристики

• Поперечное сечение: 50 мм2 - рассчитан на ток до 180–200 А (зависит от условий эксплуатации).
• Длина втулки: 20 мм - обеспечивает прочную опрессовку даже утолщённых многожильных проводов.
• Материал втулки: медь, лужёная - повышает антикоррозийную стойкость и улучшает контактную проводимость.
• Изоляция: PVC, синего цвета - защищает от случайного замыкания, устойчива к механическим повреждениям и перепадам температур.
• Форма фланца: трубчатая - позволяет легко вставлять наконечник в зажимы и клеммы без деформации изоляции.
• Срок службы: 5 лет - при соблюдении условий эксплуатации и правильном монтаже.

Совместимость и монтаж

Наконечник НШВИ 50-20 50 мм2 совместим с гидравлическими и ручными клещами для опрессовки, поддерживающими матрицы для сечений 50 мм2. Для качественного соединения используйте матрицу с соответствующим профилем - не допускается использование инструментов для меньших сечений. После опрессовки проверьте герметичность соединения: провод не должен свободно двигаться внутри втулки. Изолированный фланец не требует дополнительной термоусадки или изоленты.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ 7395 и IEC 60947-7-1. Лужёная поверхность снижает риск окисления, что особенно важно в условиях повышенной влажности. Цвет изоляции - синий - соответствует принятой цветовой маркировке для нулевых проводников в некоторых стандартах, однако не является обязательным указанием функционала - всегда сверяйтесь с проектной документацией.

Преимущества

• Уже готовая изоляция - экономит время при монтаже и исключает человеческий фактор при самостоятельной изоляции.
• Лужёная медь - меньше окисляется, чем голая медь, сохраняет хорошую проводимость длительное время.
• Трубчатый фланец - удобнее вводится в клеммы, не сплющивается при затяжке.
• Упаковка по 100 штук - оптимальна для крупных работ и хранения на складе.

Ограничения применения

• Не предназначена для одножильных проводов - возможен разрыв жил при опрессовке.
• Не рекомендовано применение в средах с постоянным воздействием открытого пламени или температурами выше +80 C - изоляция PVC может потерять форму.
• Не следует использовать в условиях частых вибраций без дополнительной фиксации - возможно ослабление контакта.
• Подходит только для медных жил - несовместим с алюминиевыми проводами.

Примеры использования

• Подключение мощных двигателей к частотному преобразователю.
• Запитка главных силовых кабелей в распределительных щитах промышленных предприятий.
• Обвязка шинных сборок в ячейках КРУ.
• Присоединение заземляющих проводников к контуру заземления.

Практические советы

• Перед монтажом удалите изоляцию с провода точно на длину втулки - 20 мм. Перебор - риск оголения токоведущих частей.
• Выбирайте клещи с регулировкой усилия - недостаточное давление вызывает плохой контакт, избыточное - повреждает жилы.
• Проверяйте соответствие диаметра провода и внутреннего канала наконечника - 50 мм2 требует точного совпадения.
• Храните в сухом месте - хотя изоляция защищает, длительное воздействие влаги может снизить срок службы.
• При использовании в щитах с плотной компоновкой учтите габариты фланца - он немного увеличивает объём занимаемого места.
