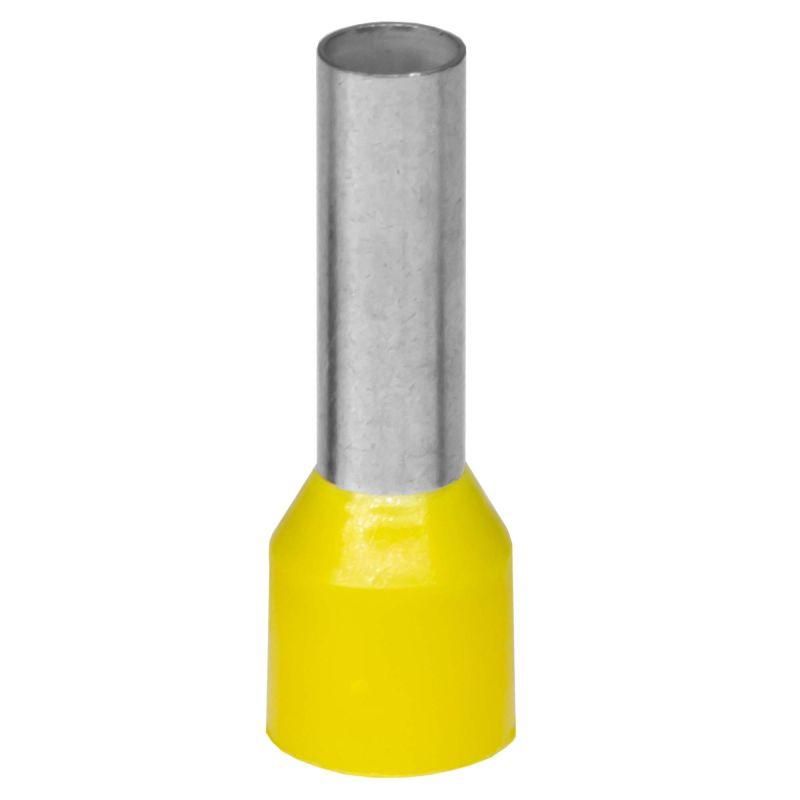

Наконечник-гильза с изол. фланцем для жилы сечением 6кв.мм, длина контактной части 12мм, желтый | IF6-12YW DKC ДКС

Наконечник-гильза с изолированным фланцем DKC (ДКС) артикул if6-12yw предназначен для надежного оконцевания многожильных медных проводников сечением 6 мм2. Благодаря изолированному фланцу и лужёной меди обеспечивает безопасное соединение без необходимости дополнительной изоляции. Применяется в распределительных щитах, автоматике и силовой аппаратуре.

Назначение и область применения

Наконечник-гильза с изолированным фланцем используется для оконцевания многожильных проводов перед установкой в клеммы, разъёмы или автоматы. Особенно удобен там, где требуется исключить риск оголённых токоведущих частей - например, в плотных шкафах управления, на станках, конвейерах или в системах освещения. Жёлтый цвет позволяет легко идентифицировать сечение жилы (6 мм2) при визуальном контроле.

Технические характеристики

• Сечение жилы: 6 мм2 (соответствует AWG 10)
• Длина контактной части (гильзы): 12 мм
• Материал контакта: медь М0, лужёная (олово с висмутом для улучшения проводимости)
• Материал изоляции: полипропилен (PP), самозагасающий (UL94 HB)
• Форма фланца: трубчатая, проклеенная - обеспечивает герметичную фиксацию изоляции
• Цвет изоляции: жёлтый
• Содержание галогенов: да - при нагреве выделяет коррозионно активные вещества

Совместимость и монтаж

Подходит для кабелей с многожильными медными жилами. Для монтажа используйте обжимной инструмент с матрицей под сечение 6 мм2. Убедитесь, что обжим выполнен до упора - контактная часть должна полностью заполнить гильзу, а изоляция - плотно прилегать к проводу. Проклеенный фланец предотвращает смещение изоляции при нагрузке. Обжимать можно как вручную, так и механически - совместим с большинством профессиональных клещей для НШВИ.

Безопасность и стандарты

Изоляция выполнена из полипропилена, соответствующего классу горючести UL94 HB - материал не поддерживает горение, но не является самозатухающим. Отсутствие заусенцев внутри гильзы снижает риск повреждения жил при обжиме. Однако наличие галогенов делает этот наконечник менее подходящим для помещений с высокими требованиями к безопасности при возгорании (например, метро, больницы, тоннели).

Преимущества

• Уже готовая изоляция - не требует дополнительной термоусадки или изоленты
• Проклеенный фланец гарантирует прочное соединение между изоляцией и гильзой
• Лужёная медь снижает переходное сопротивление и защищает от окисления
• Гладкая внутренняя поверхность гильзы - минимизация риска перебора жил при обжиме
• Яркий жёлтый цвет - быстрая визуальная идентификация сечения

Ограничения применения

• Не рекомендован для постоянного погружения в воду - IP-класс не указан, изоляция не предназначена для влажной среды
• Не подходит для одножильных проводов - рассчитан только на многожильные
• Содержание галогенов ограничивает применение в закрытых помещениях с повышенными требованиями к экологической безопасности
• Длина гильзы 12 мм - не подходит для клемм с глубоким входом (более 15 мм)

Примеры использования

• Подключение к автоматическим выключателям в щитах 380/220 В
• Обжим провода к клеммам ПЛК, реле или частотных преобразователей
• Соединение заземляющих проводников в распределительных устройствах
• Монтаж цепей управления на станках с ЧПУ

Практические советы

• Перед обжимом проверьте, чтобы все жилы были равномерно распределены внутри гильзы - не допускайте “выпадающих” проводков
• Используйте обжимной инструмент с регулировкой усилия - переобжим может повредить изоляцию, недостаточное - вызовет плохой контакт
• Проверяйте посадочный диаметр клеммы: он должен точно соответствовать внешнему диаметру наконечника (обычно ~8–9 мм для 6 мм2)
• Для работы в условиях вибраций дополнительно применяйте контргайки или фиксирующие элементы
• Артикул if6-12yw - один из самых распространённых в сериях Quadro; храните в сухом месте, избегайте перегрева
