Наконечник 71 907 NET-E10-12-B10 Е-гильзы НШВИ цвет слонкост(10 шт/уп) |71907 |Navigator 19571

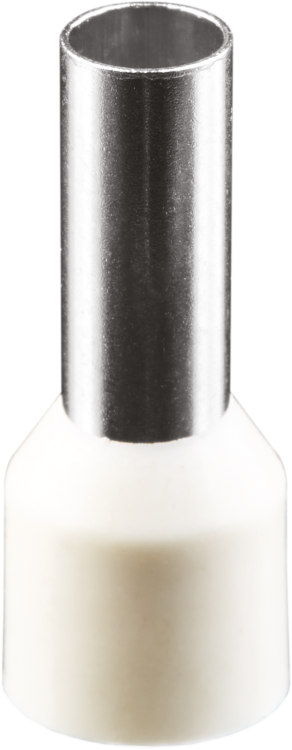

Наконечник-гильза втулочная 71 907 NET-E10-12-B10 цвет слоновая кость - это изолированный соединительный элемент для надёжного оконцевания одножильных и многожильных медных проводов сечением 10 мм2. Бренд Navigator, артикул 71907, предназначен для монтажа в распределительных щитах, на оборудовании с напряжением до 220 В. Упакован по 10 штук.

Назначение и область применения

Наконечник-гильза втулочная 71 907 NET-E10-12-B10 используется для создания прочного и долговечного контактного соединения между медным проводом и зажимом клеммы, автоматического выключателя, рубильника или другого устройства. Применяется в бытовой, промышленной и коммерческой электропроводке: в щитках, на станках, пультах управления, осветительных системах. Подходит для работы с многожильными проводами, где требуется предотвращение расслоения жил.

Технические характеристики

• Сечение жилы: 10 мм2 - оптимально для проводов с токовой нагрузкой до 50–60 А
• Длина втулки: 21 мм - обеспечивает плотную посадку в большинстве стандартных клемм
• Материал втулки: медь с лужёным покрытием - улучшает проводимость и защищает от окисления
• Материал изоляции: полиамид (PA) - высокая механическая прочность, устойчивость к перепадам температур
• Рабочий диапазон температур: от –40 C до +125 C - позволяет использовать в суровых условиях
• Напряжение: 220 В - классификация по безопасности для сетей переменного тока
• Форма фланца: трубчатая - совместима с типичными винтовыми и пружинными клеммами
• Количество контактов: 1 - однополюсный вариант
• Цвет: слоновая кость - визуальное отличие от других моделей, удобство при обслуживании
• Гарантия: 36 месяцев

Совместимость и монтаж

Наконечник-гильза втулочная 71 907 NET-E10-12-B10 монтируется на кабель методом обжима специальным инструментом (обжимные клещи с матрицей для 10 мм2). Обязательно используйте правильный размер матрицы - некорректный обжим снижает надёжность соединения. Изолирующий фланец не требует удаления перед установкой; он остаётся на месте и служит защитой от случайного замыкания. Диаметр входа в клемму соответствует стандартному шагу M3–M4, что делает его универсальным для большинства устройств.

Безопасность и стандарты

Произведён в соответствии с требованиями к качеству электрооборудования для внутренней проводки. Материалы сертифицированы на соответствие нормам горючести и термостойкости. Лужёное покрытие исключает образование оксидов, которые могут вызвать нагрев и выход из строя контакта. Наличие изоляции соответствует принципам защиты от поражения током при доступе к клеммам.

Преимущества

• Изолированный фланец из полиамида - исключает необходимость дополнительной изоляции после монтажа
• Лужёная медь - повышает срок службы контакта, особенно в условиях повышенной влажности
• Устойчивый к экстремальным температурам материал - работает даже в холодных цехах и на открытых площадках
• Чёткий цвет - легко различить в больших комплектациях, ускоряет сборку и диагностику
• Высокая механическая прочность корпуса - не трескается при частом демонтаже/монтаже

Ограничения применения

Не применяется для алюминиевых проводов - материал втулки рассчитан только на медь. Не рекомендован для постоянного воздействия открытого пламени или химически активных сред. Температура выше +125 C может деформировать изоляцию. Не следует применять в качестве ответвителя - функционально это лишь оконцевание одного провода.

Примеры использования

• Подключение силового кабеля 10 мм2 к автоматическому выключателю в этажном щите
• Обжим провода питания на клеммах частотного преобразователя
• Заведение фазного провода в клеммник теплового реле
• Монтаж проводки в грузовых лифтах, где возможны вибрации и колебания температуры

Практические советы

• Перед обжимом проверьте, чтобы все жилы провода вошли полностью в втулку - не допускайте торчащих концов
• Используйте обжимные клещи с регулировкой усилия - переобжим может повредить втулку, недобжим - ослабит контакт
• Проверяйте качество обжима: попробуйте потянуть провод - если он свободно выскальзывает, повторите операцию
• Этот наконечник можно использовать вместо НШВИ, так как имеет аналогичную конструкцию, но с более прочной изоляцией
• Храните в сухом месте - хотя изоляция герметична, длительное воздействие влаги может снизить адгезию материала
