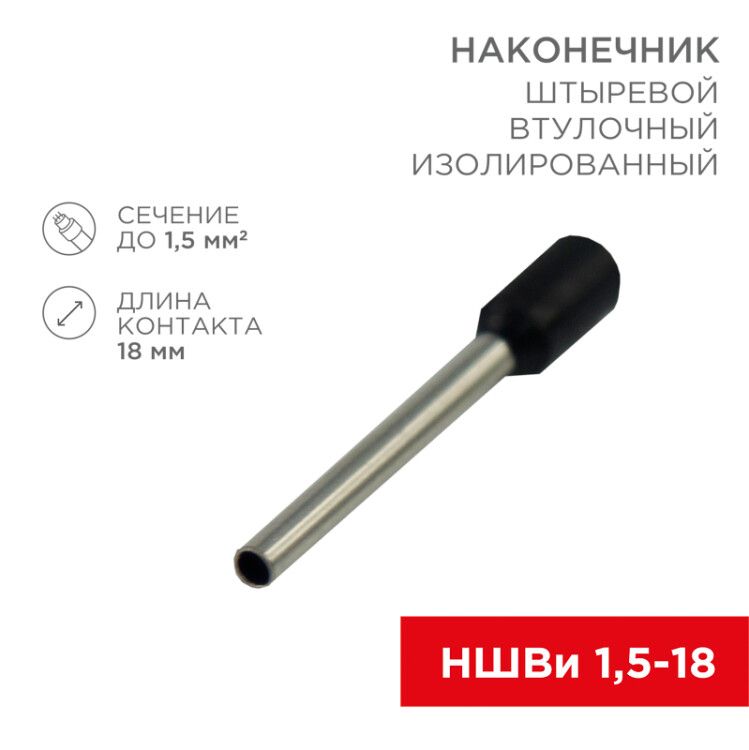

Наконечник штыревой втулочный изолированный F-18 мм 1.5 мм² (НШВи 1.5-18) черный | 08-1816 REXANT MEET

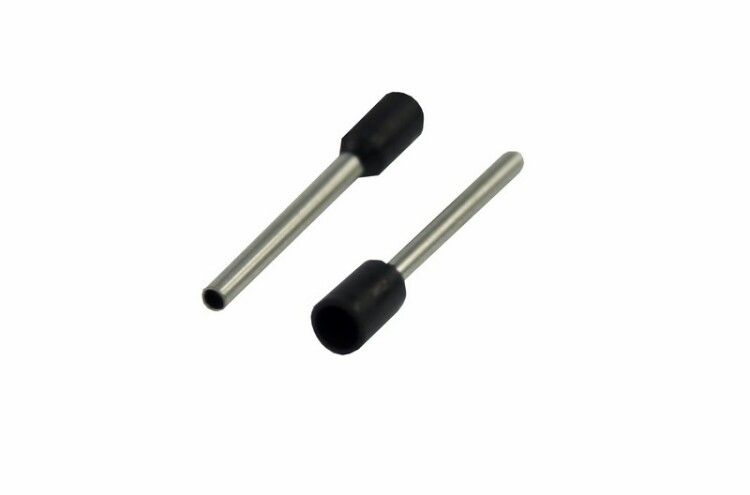

Наконечник штыревой втулочный изолированный F-18 мм 1,5 мм2 (НШВи 1,5-18) черный от Rexant обеспечивает надёжное и быстрое соединение многожильных проводов сечением 1,5 мм2. Применяется в распределительных щитах, пультах управления и промышленном оборудовании. Артикулы etm08-1816 и 08-1816.

Назначение и область применения

Этот наконечник используется для создания прочного и долговечного контакта между многожильным медным проводом и зажимом оборудования - например, автоматическими выключателями, клеммами, контактами реле или силовой аппаратуры. Особенно эффективен там, где требуется частый демонтаж или высокая надёжность соединения. Подходит для установки в электрощитах, на станках, конвейерах, системах автоматизации и бытовых устройствах с повышенной нагрузкой.

Технические характеристики

• Поперечное сечение провода: 1,5 мм2
• Длина втулки: 18 мм
• Диаметр отверстия: 2 мм
• Материал втулки: латунь с лужёным покрытием
• Изоляция: да, из ПВХ, цвет - чёрный
• Тип конструкции: трубчатая, со стандартной формой фланца
• Способ монтажа: обжимной
• Поддерживает подключение двух проводов одновременно

Совместимость и монтаж

Наконечник НШВи 1,5-18 совместим с любыми обжимными инструментами, поддерживающими размер 1,5–2,5 мм2. Для точного обжима рекомендуются следующие модели: HT-8164 (артикул 12-3206), HT-301E (12-3114), HT-301S (12-3119, 12-3019-4). Перед монтажом необходимо зачистить изоляцию с провода на длину около 15–16 мм - чтобы она полностью вошла в втулку, не выходя за пределы изоляционной манжеты. Обжим выполняют двумя ударами: один - на втулке, второй - на изоляции, чтобы закрепить её и исключить проскальзывание.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями к качеству соединений в электромонтаже. Лужёное покрытие снижает риск окисления и повышает токопроводящую способность. Материал изоляции - ПВХ, который устойчив к механическим повреждениям, перегреву до +70 C и действию влаги. Соответствует нормам безопасности для сетей переменного тока до 1000 В.

Преимущества

• Устраняет необходимость вручную облуживать или скручивать жилы - экономит время и снижает вероятность плохого контакта
• Изолированная конструкция защищает место соединения от случайного касания, влаги и пыли
• Возможность подключения сразу двух проводов позволяет сэкономить места на клеммах и уменьшить количество элементов в цепи
• Латунная втулка с лужением гарантирует длительный срок службы даже в условиях колебаний температур
• Чёрный цвет изоляции легко отличается от других типов, что упрощает диагностику и обслуживание

Ограничения применения

• Не предназначены для работы с алюминиевыми проводами - только для медных многожильных
• Работают при температуре до +70 C; при более высоких значениях возможна деформация ПВХ-изоляции
• Запрещён обжим обычными плоскогубцами - требуются профессиональные кримперы
• Не подходят для применений с постоянной вибрацией выше среднего уровня без дополнительной фиксации

Примеры использования

• Подключение входного кабеля к автомату в этажном щите
• Соединение проводов питания с терморегулятором или частотным преобразователем
• Монтаж сигнальных цепей в пульте управления насосной станцией
• Запитка двигателей малой мощности на конвейере
• Альтернатива гнездовым разъёмам в местах, где нужна жесткая и компактная связь

Практические советы

• Перед обжимом проверьте, что зачищенная часть провода точно помещается внутри втулки - не должна торчать из-под изоляции
• Если используете два провода, убедитесь, что они одного типа и сечения - смешивание увеличивает риск нагрева
• Проверяйте качество обжима: после сжатия провод не должен свободно двигаться в наконечнике, а изоляция - трескаться
• Для сложных условий (влажность, химические пары) можно дополнительно использовать тепловые трубки или герметичные муфты поверх изоляции
• Храните наконечники в сухом месте - хотя есть изоляция, лужёная латунь всё же чувствительна к длительному воздействию влаги
