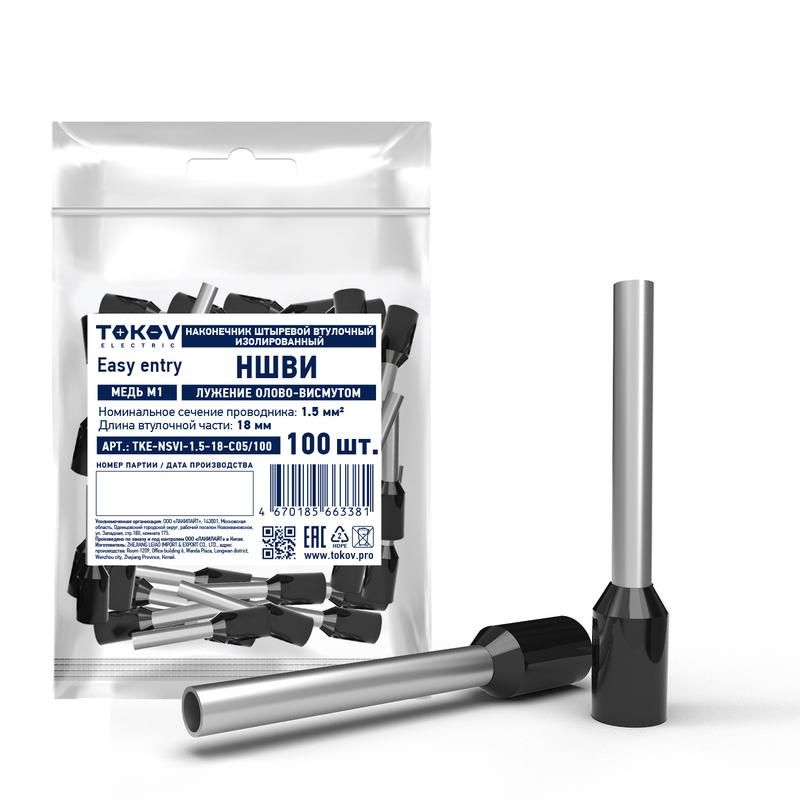

Наконечник штыревой втулочный изолированный НШВИ 1.5-18 TOKOV ELECTRIC TKE-NSVI-1.5-18-C05/100

Наконечник штыревой втулочный изолированный НШВИ 1.5-18 от TOKOV ELECTRIC - это надёжный соединительный элемент для медного провода сечением 1,5 мм2, предназначенный для быстрого и безопасного подключения к клеммам. Артикул tke-nsvi-1.5-18-c05/100 обеспечивает изолированную фиксацию без лишних операций, что особенно важно в плотных распределительных щитах.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШВИ 1.5-18 используется для создания прочного и долговечного контакта между одножильным или многожильным медным проводом и зажимами автоматических выключателей, клеммных колодок, рубильников и других устройств. Подходит для установки в силовых цепях постоянного и переменного тока до 1000 В. Часто применяется в промышленной автоматизации, системах освещения, щитовой аппаратуре и на объектах ЖКХ.

Технические характеристики

• Номинальное сечение проводника: 1,5 мм2 - оптимально для нагрузок до 16 А в стандартных условиях
• Длина втулки: 18 мм - достаточна для надёжной обжимки без перегрузки жилы
• Материал контактной части: медь - высокая проводимость и устойчивость к окислению
• Материал изоляции: полипропилен (PP) - термостойкий, химически инертный, не содержит галогенов
• Цвет изоляции: чёрный - стандартизирован для удобства идентификации
• Тип конструкции: стандартная - однослойная изоляция, без дополнительных уплотнений
• Галогены: отсутствуют - соответствует требованиям пожаробезопасности в закрытых помещениях

Совместимость и монтаж

Наконечник НШВИ 1.5-18 совместим с большинством стандартных клеммных зажимов, имеющих штыревые выводы диаметром до 4,8 мм. Для монтажа требуется обжимной инструмент с матрицей для сечения 1,5 мм2. Обжим должен выполняться равномерно - давление должно охватывать всю втулку, не повреждая изоляцию. Не допускается использование плоскогубцев или самодельных инструментов - это снижает надёжность контакта.

Безопасность и стандарты

Изоляция выполнена из полипропилена, не содержащего галогенов, что исключает выделение токсичных газов при перегреве или возгорании. Соответствует требованиям ГОСТ Р МЭК 60947-7-1 и IEC 60998-1 для изолированных наконечников. Применим в помещениях с повышенными требованиями к экологической безопасности - офисах, школах, больницах.

Преимущества

• Изолированная конструкция - исключает необходимость в дополнительной изоляции после монтажа
• Высокая механическая прочность - предотвращает выпадение провода из клеммы даже при вибрациях
• Удобство сборки - позволяет работать в ограниченном пространстве без доступа к задней стороне клеммы
• Стабильный контакт - медь с хорошей пластичностью сохраняет форму после обжима
• Долгий срок службы - полипропилен не трескается при температурах от –40C до +105C

Ограничения применения

• Не предназначен для многожильных проводов с очень тонкими жилами (менее 0,2 мм в диаметре) - возможен обрыв при обжиме
• Не рекомендован для частых демонтажей - более 5–7 циклов разъединения снижают надёжность контакта
• Не подходит для внешней установки без защиты корпуса - хотя IP-класс не указан, изоляция не рассчитана на прямой контакт с водой
• Не использовать с алюминиевыми проводами - материал втулки совместим только с медью

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в этажных щитках
• Фиксация проводов к клеммам УЗО и дифференциальных автоматов
• Соединение проводов управления в пультах станков и конвейеров
• Монтаж сигнальных цепей в системах видеонаблюдения и охранной сигнализации

Практические советы

• Перед обжимом зачистите провод на длину 10–12 мм - этого достаточно для полного входа в втулку
• Проверьте соответствие диаметра штыря клеммы - если он больше 5 мм, используйте наконечник большего размера
• Обязательно проверяйте качество обжима: провод не должен свободно болтаться внутри втулки
• При работе в холоде (ниже 0C) согрейте наконечник перед обжимом - полипропилен становится хрупким
• Артикул tke-nsvi-1.5-18-c05/100 продается упаковками по 100 штук - экономично для массового монтажа
