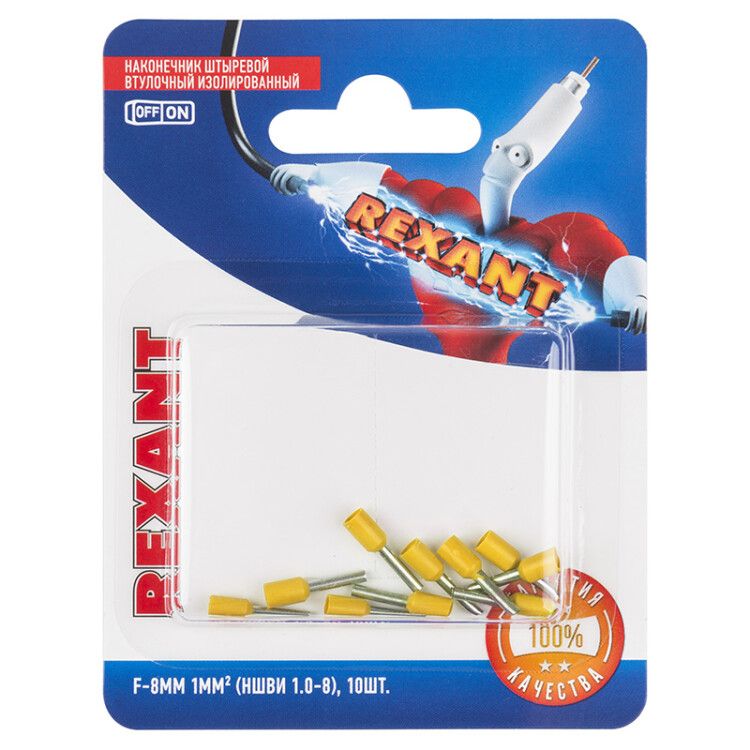

Наконечник штыревой втулочный изолированный F-8мм 1мм² (НШВи 1.0-8 / Е 1,0-8 E1008) желтый (в упак. 10шт.) | 06-0405-A REXANT MEET

Наконечник штыревой втулочный изолированный F-8 мм 1 мм2 (НШВи 1.0-8 / Е 1,0-8 / E1008) желтый - это готовое решение для надёжного и безопасного подключения многожильных проводов сечением 1 мм2. Бренд Rexant предлагает этот наконечник в комплекте с изоляцией, что исключает необходимость дополнительной герметизации соединений. Упаковано по 10 штук - удобно для монтажа и хранения.

Назначение и область применения

Наконечник штыревой втулочный изолированный F-8 мм 1 мм2 используется для создания прочного и долговечного контакта между многожильным проводом и зажимами оборудования - например, автоматическими выключателями, клеммными колодками, контактами реле или силовой аппаратуры. Применяется в распределительных щитах, на производстве, в системах автоматизации и бытовых электромонтажах. Особенно эффективен там, где требуется быстро и надёжно подключить несколько проводов без скруток или пайки.

Технические характеристики

• Сечение провода: 1 мм2 - подходит для медных многожильных проводов этого размера;
• Диаметр отверстия: 1,7 мм - совместим с болтами и шпильками до M3–M3,5;
• Длина втулки: 8 мм - обеспечивает достаточную площадь обжима для надёжного контакта;
• Материал втулки: латунь - высокая проводимость и механическая прочность;
• Покрытие: лужёное - предотвращает окисление, увеличивает срок службы;
• Изоляция: да, из ПВХ - защищает от случайного контакта и влаги;
• Цвет изоляции: жёлтый - стандартизированная цветовая маркировка для быстрой идентификации;
• Форма фланца: трубчатая - позволяет легко вставлять провод и равномерно распределять усилие обжима;
• Тип монтажа: обжимной - требует специальный инструмент, не допускает пайки или скручивания.

Совместимость и монтаж

Наконечник штыревой втулочный изолированный F-8 мм 1 мм2 (НШВи 1.0-8) совместим с любыми обжимными клещами, поддерживающими размер 1 мм2 и диаметр отверстия 1,7 мм. Для качественного обжима рекомендуются инструменты: HT-8164 (артикул 12-3206), HT-301E (12-3114), HT-301S (12-3119, 12-3019-4). Перед обжимом необходимо зачистить изоляцию провода на длину около 8–9 мм - чтобы полностью поместилась втулка. Коническая манжета из ПВХ облегчает введение многожильных проводов внутрь втулки. Обжим должен выполняться строго по всей длине втулки - частичный обжим снижает надёжность контакта.

Безопасность и стандарты

Наконечник выполнен в соответствии с требованиями к изолированным соединениям для низковольтных сетей. Материалы - латунь и ПВХ - соответствуют нормам безопасности для электромонтажа. Изоляция защищает от поражения током и короткого замыкания при случайном касании. Напряжение эксплуатации не указано производителем - применяйте в рамках допустимых значений для сети до 1000 В переменного тока.

Преимущества

• Уже изолирован - не нужна дополнительная термоусадка или изолента;
• Поддерживает двойное подключение - можно вставить два провода 1 мм2 одновременно, экономя место и время;
• Лужёное покрытие - устойчив к коррозии даже во влажной среде;
• Чёткая цветовая маркировка - жёлтый цвет помогает отличить этот тип от других наконечников;
• Готовое решение вместо скрутки или пайки - повышает скорость и качество монтажа.

Ограничения применения

• Не предназначены для одножильных проводов - только для многожильных;
• Не подходят для проводов сечением больше 1 мм2 - риск перегрева и плохого контакта;
• Не используются в условиях постоянного погружения в воду - хотя IP-класс не указан, ПВХ не гарантирует герметичность при длительном контакте с жидкостью;
• Требуется обязательное использование обжимного инструмента - попытки затянуть винтом или заклепкой недопустимы.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в квартирном щите;
• Монтаж цепей управления на станках и конвейерах;
• Замена старых скруток в распределительных коробках;
• Сборка панелей автоматики с множеством точек подключения;
• Электрооборудование в помещениях с повышенной влажностью - банях, гаражах, производственных цехах.

Практические советы

• Перед установкой проверьте, что зачищенная часть провода точно соответствует длине втулки - 8 мм. Лишняя изоляция мешает обжиму;
• Используйте только рекомендованные кримперы - некачественный обжим вызывает нагрев и выход из строя;
• Если провод слишком жёсткий, слегка раскрутите жилы перед введением - так они лучше заполнят втулку;
• Проверяйте плотность обжима: после сжатия провод не должен свободно двигаться внутри втулки;
• Храните в сухом месте - хоть изоляция защищает, длительное воздействие влаги может повредить лужёное покрытие.
