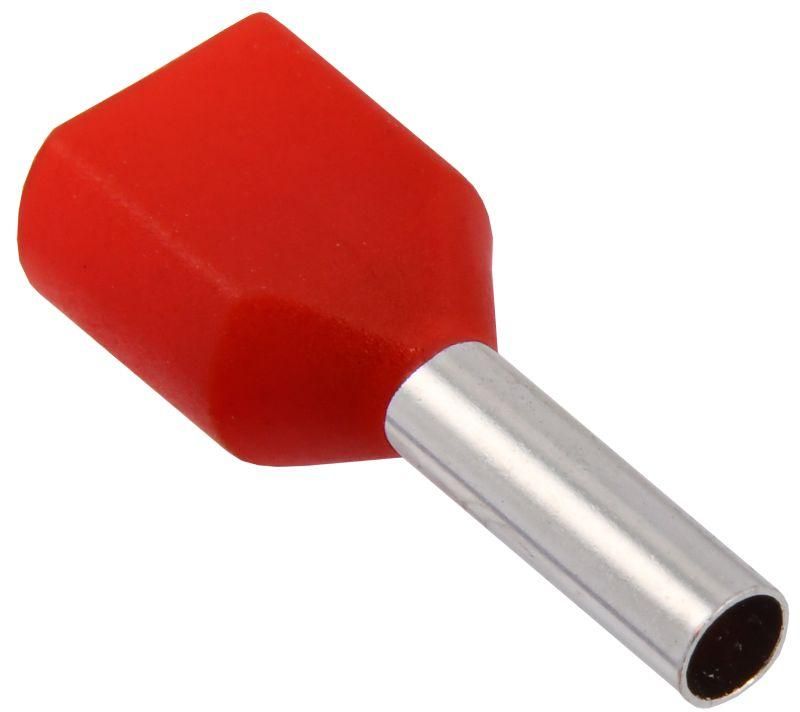

Наконечник НШВИ2 1,0-8 с изолированным фланцем (100шт/упак) GENERICA - UGN31-008-001-100-G IEK

Наконечник НШВИ2 1,0-8 с изолированным фланцем от GENERICA и IEK предназначен для надёжного соединения двух медных проводов сечением 1,0 мм2 методом опрессовки. Упакован по 100 штук, что удобно для массового монтажа в распределительных щитах, панелях управления и на оборудовании.

Назначение и область применения

Наконечник НШВИ2 1,0-8 с изолированным фланцем используется для оконцевания двойных медных жил в электрических цепях переменного и постоянного тока. Подходит для подключения к клеммным колодкам, автоматическим выключателям, контакторам и другим устройствам с зажимами под винт. Особенно эффективен там, где требуется одновременно соединить два провода - например, при удвоении токовой нагрузки или организации ответвлений без скруток.

Технические характеристики

• Материал втулки: медь, лужёная - обеспечивает хорошую проводимость и защищает от окисления;
• Сечение провода: 1,0 мм2 - рассчитан на два провода такого же сечения;
• Длина втулки: 8 мм - достаточна для прочной опрессовки стандартными клещами;
• Тип конструкции: двойной втулочный - две отдельные втулки внутри одного корпуса для двух проводов;
• Изоляция: PVC, красного цвета - защищает от случайного замыкания, визуально отличает тип и сечение;
• Форма фланца: трубчатая - позволяет плотно прилегать к поверхности клеммы, исключает перекос при затяжке;
• Срок службы: 5 лет - при соблюдении условий эксплуатации в пределах температур и влажности.

Совместимость и монтаж

Наконечник НШВИ2 1,0-8 совместим с большинством стандартных опрессовочных клещей, имеющих матрицу для двойных наконечников. Для правильного монтажа:

• Зачистите изоляцию с обоих проводов на длину 8–9 мм;
• Вставьте оба провода в соответствующие каналы наконечника до упора;
• Опрессуйте втулки равномерно - давление должно быть достаточно для деформации меди, но не повредить изоляцию;
• Убедитесь, что изоляция наконечника плотно прилегает к основанию провода - это гарантирует герметичность и безопасность.

Не используйте плоскогубцы или другие инструменты вместо специальных клещей - это снижает надёжность соединения.

Безопасность и стандарты

Наконечник НШВИ2 1,0-8 соответствует требованиям ГОСТ Р МЭК 60947-7-1 и ГОСТ 7385-81 для наконечников с изоляцией. Красный цвет изоляции указывает на сечение 1,0 мм2 - это стандартизировано для быстрого визуального определения типа наконечника. Лужёное покрытие препятствует коррозии, особенно в условиях повышенной влажности.

Преимущества

• Два провода в одном наконечнике - экономия места в клемме и уменьшение числа элементов в сборке;
• Изолированный фланец исключает риск касания соседних клемм или металлических частей;
• Плотная изоляция из PVC не трескается при температуре от –40C до +70C;
• Лужёная медь сохраняет контактную способность даже после длительной эксплуатации;
• Удобная упаковка по 100 штук - минимум потерь и легко контролируется расход.

Ограничения применения

• Не применяйте для алюминиевых проводов - материал втулки совместим только с медью;
• Не допускается использование при температурах выше +70C - изоляция теряет механическую прочность;
• Не рекомендован для мобильных или вибрационных систем без дополнительной фиксации - возможен люфт в клемме;
• Не подходит для многожильных проводов сечением более 1,0 мм2 - увеличивается риск плохой опрессовки.

Примеры использования

• Подключение входных кабелей к автоматическому выключателю в щитке - два провода от одной линии в один зажим;
• Объединение выходов двух датчиков на одну клемму PLC;
• Разводка питания на группу реле или контакторов в панели управления;
• Монтаж в осветительных щитках, где требуется точечное соединение двух проводов без скрутки.

Практические советы

• Перед установкой проверьте, чтобы провода были одинакового сечения - смешивание 1,0 и 1,5 мм2 приведёт к слабому контакту;
• При использовании в помещениях с высокой влажностью (например, вентиляционные камеры) дополнительно проверяйте целостность изоляции через 6–12 месяцев;
• Для массового монтажа храните упаковку закрытой - влага может повлиять на качество лужения;
• Выбирайте наконечники НШВИ2 1,0-8 с изолированным фланцем вместо обычных - они безопаснее и требуют меньше времени на изоляцию проводов после монтажа.
