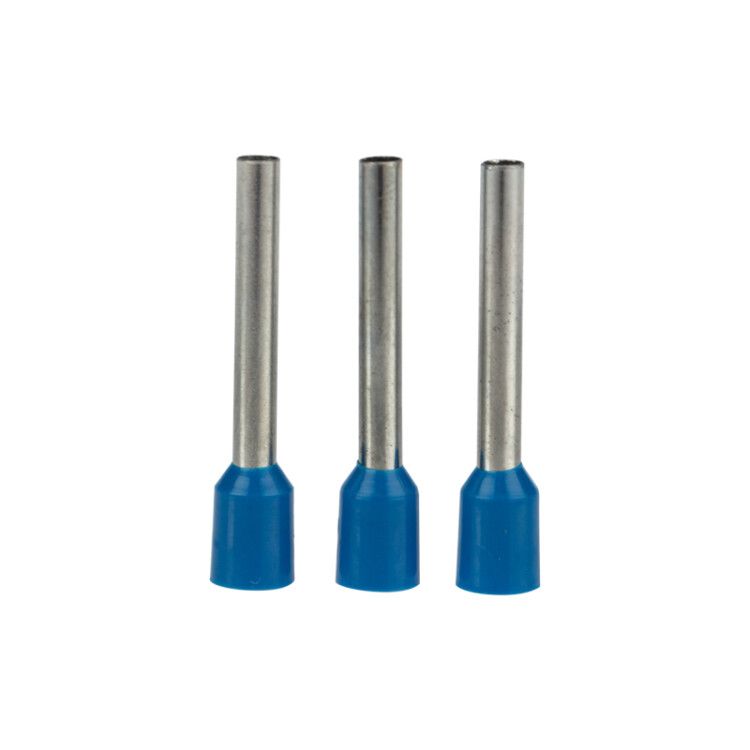

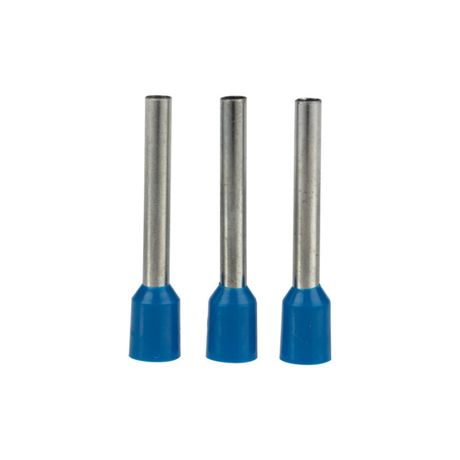

Наконечник штыревой втулочный изолированный F-18 мм 2.5 мм² (НШВи 2.5-18) синий | 08-0818 REXANT MEET

Наконечник штыревой втулочный изолированный F-18 мм 2.5 кв. мм (НШВи 2.5-18, НШВИ F-18мм, E2518) синий - это готовый контактный элемент для надёжного и безопасного подключения многожильных медных проводов сечением 2,5 мм2. Бренд Rexant предлагает этот наконечник как часть стандартизированной линейки комплектующих для электромонтажа, где важна скорость, герметичность и долговечность соединений.

Назначение и область применения

Наконечник штыревой втулочный изолированный F-18 мм 2.5 кв. мм (НШВи 2.5-18, НШВИ F-18мм, E2518) синий используется для создания прочного и изолированного соединения между многожильным проводом и зажимом оборудования - например, автоматическими выключателями, клеммными колодками, контакторами или силовыми разъёмами. Применяется в промышленном оборудовании, щитовой аппаратуре, системах управления, конвейерах, насосах и бытовых устройствах, где требуется надёжный обжимной контакт без пайки.

Технические характеристики

• Номинальное сечение провода: 2,5 мм2
• Длина втулки: 18 мм
• Диаметр отверстия: 2,6 мм - подходит для болтов M3–M3,5
• Материал втулки: латунь с лужёным покрытием - улучшает проводимость и предотвращает окисление
• Материал изоляции: поливинилхлорид (ПВХ) - устойчив к механическим повреждениям и влаге
• Цвет изоляции: синий - соответствует стандарту цветового кодирования для нулевых проводников (N)
• Тип конструкции: трубчатая форма фланца - обеспечивает плотное прилегание к клемме
• Способ монтажа: обжимной - требует специальный инструмент

Совместимость и монтаж

Наконечник штыревой втулочный изолированный F-18 мм 2.5 кв. мм (НШВи 2.5-18, НШВИ F-18мм, E2518) синий совместим с любыми клеммами, имеющими болт диаметром до 3,5 мм. Для установки необходимо:

• Зачистить изоляцию с конца провода на длину 15–17 мм
• Вставить жилы внутрь втулки через ПВХ-манжету - она облегчает введение многожильного провода
• Обжать втулку специальным кримпером: рекомендованы модели HT-8164 (артикул 12-3206), HT-301E (12-3114), HT-301S (12-3119, 12-3019-4)
• Убедиться, что обжим равномерный - не допускается перекос или повреждение изоляции

Внимание: один наконечник рассчитан на два провода одновременно - это позволяет сэкономить место в клемме и ускорить сборку.

Безопасность и стандарты

Наконечник штыревой втулочный изолированный F-18 мм 2.5 кв. мм (НШВи 2.5-18, НШВИ F-18мм, E2518) синий соответствует требованиям к изолированным контактам для низковольтных цепей. Лужёное покрытие снижает риск коррозии, а ПВХ-изоляция обеспечивает электробезопасность при рабочих температурах до +70 C. Соответствие ГОСТ Р МЭК 60947-7-1 и IEC 60947-7-1 подтверждается конструкцией и материалами.

Преимущества

• Готовая изоляция исключает необходимость дополнительной термоусадки или изоленты
• Лужёная латунь увеличивает срок службы контакта и снижает переходное сопротивление
• Коническая манжета из ПВХ облегчает ввод многожильного провода и защищает от попадания влаги
• Поддержка двойного подключения - можно запрессовать два провода в одну втулку, что экономит пространство в распределительных щитах
• Яркая синяя изоляция упрощает визуальное определение функционального назначения провода (нейтраль/ноль)

Ограничения применения

• Не предназначены для работы при температурах выше +70 C - высокая температура деформирует ПВХ-изоляцию
• Не подходят для одножильных твёрдых проводов - они проектировались именно для многожильных
• Не используются в условиях постоянного погружения в воду - IP-класс защиты не указан, изоляция не является герметичной
• Требуют обязательного использования правильного обжимного инструмента - самодельные или некалиброванные клещи могут вызвать плохой контакт или разрушение втулки

Примеры использования

• Подключение нулевой шины в распределительном щите
• Присоединение проводов к клеммам УЗО, АВ, контакторов
• Монтаж цепей управления в станках с ЧПУ
• Сборка силовых цепей в пищевом и химическом производстве, где важно избежать окисления контактов

Практические советы

• Перед обжимом проверьте, чтобы все жилы полностью вошли в втулку - ни одна не должна торчать
• Выбирайте кримпер с матрицей, соответствующей размеру 2,5 мм2 - используйте инструменты, указанные производителем
• После монтажа потяните за провод - соединение не должно расходиться
• Синий цвет наконечника - сигнал, что он предназначен для N-проводника. Не путайте с другими цветами (например, голубой - тоже N, но другой стандарт)
• Храните в сухом месте - даже лужёная латунь может окислиться при длительном воздействии влаги
