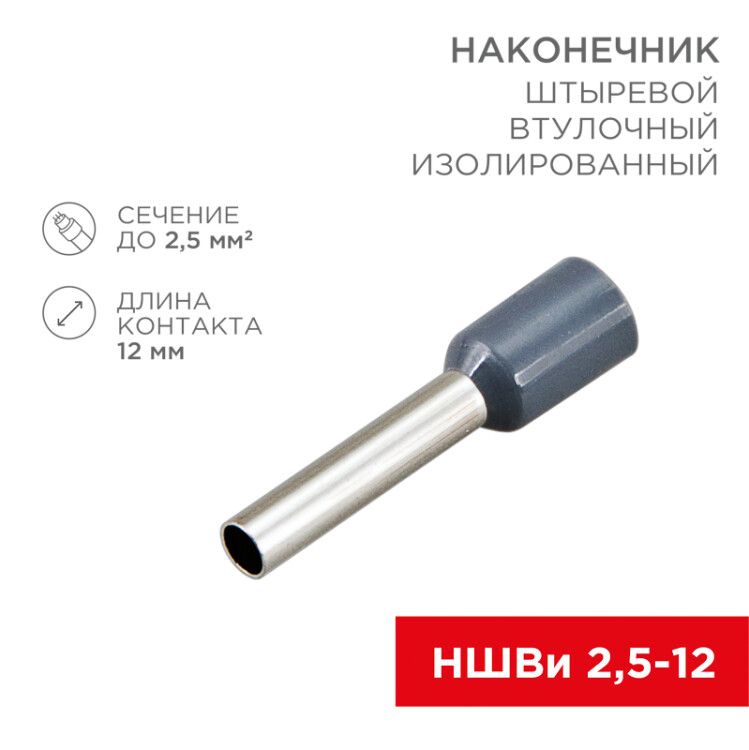

Наконечник штыревой втулочный изолированный F-12 мм 2.5 мм² (НШВи 2.5-12) синий | 08-0816 REXANT MEET

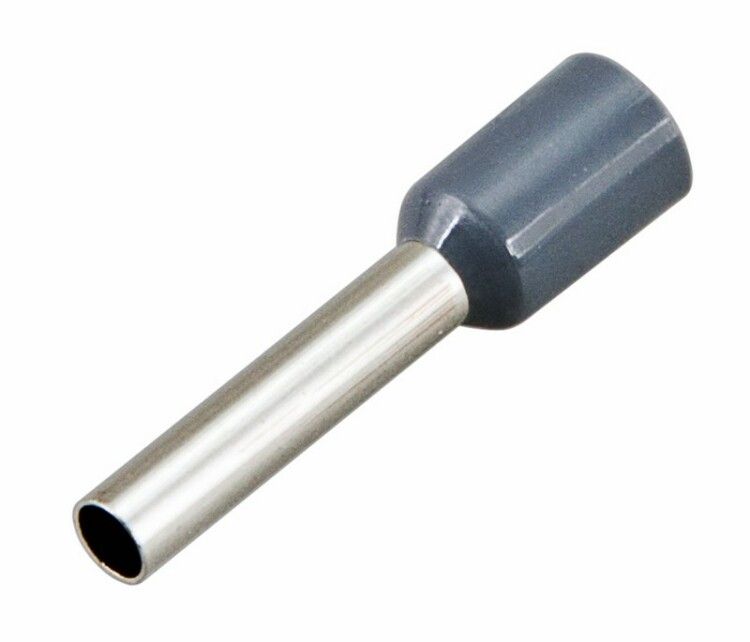

Наконечник штыревой втулочный изолированный F-12 мм 2.5 мм2 (НШВи 2.5-12) синий от Rexant - это готовый контактный элемент для надёжного и безопасного подключения многожильных проводов сечением 2,5 мм2. Благодаря изолированной конструкции и лужёной латуни, НШВи 2.5-12 упрощает монтаж, исключает необходимость облуживания и обеспечивает долговечное соединение в условиях повышенной влажности.

Назначение и область применения

Наконечник штыревой втулочный изолированный F-12 мм 2.5 мм2 (НШВи 2.5-12) синий применяется для создания прочного и герметичного контакта между многожильным проводом и зажимами оборудования. Подходит для подключения к клеммам автоматических выключателей, рубильников, контакторов, распределительных щитов, станков, конвейеров и другого промышленного или бытового электрооборудования. Особенно эффективен там, где требуется быстро и надёжно соединить два провода - например, при ответвлении цепи или подключении к двойной клемме.

Технические характеристики

• Поперечное сечение провода: 2,5 мм2
• Длина втулки: 12 мм
• Диаметр отверстия: 2,6 мм - позволяет установить болт M3
• Материал втулки: латунь с электролитическим лужением - повышает антикоррозийную стойкость и улучшает проводимость
• Изоляция: да, из ПВХ - защищает от случайного касания и влаги
• Цвет изоляции: синий - стандартизированная цветовая маркировка для нулевых проводов (по ГОСТ/IEC)
• Способ монтажа: обжимной - требует специальный инструмент
• Форма фланца: трубчатая - обеспечивает равномерное давление при обжиме

Совместимость и монтаж

Наконечник НШВи 2.5-12 совместим с любыми клеммами, имеющими болт М3. Для монтажа необходимо:

• Зачистить изоляцию с конца провода на длину 10–12 мм
• Разделить жилы и плотно заполнить ими втулку - изоляционная манжета помогает легко ввести провод
• Обжать втулку специальным кримпером: рекомендованы модели HT-8164 (артикул 12-3206), HT-301E (12-3114), HT-301S (12-3119, 12-3019-4)
• Убедиться, что обжим выполнен до упора - проверьте, чтобы металлическая часть полностью вошла в изоляцию

Не используйте плоскогубцы или обычные клещи - они не обеспечивают нужного давления и рискуют повредить контакт.

Безопасность и стандарты

Наконечник НШВи 2.5-12 соответствует требованиям к качеству и безопасности для электромонтажных изделий. Лужёное покрытие снижает риск окисления, а изоляция из ПВХ устойчива к перегреву до +70 C. Цвет синей изоляции соответствует принятой системе маркировки нулевых проводников (N) в соответствии с IEC 60446.

Преимущества

• Экономит время: один наконечник позволяет подключить сразу два провода - не нужны две отдельные точки соединения
• Герметичность: ПВХ-манжета предотвращает попадание влаги и пыли в место соединения
• Надёжность: латунь с лужением не теряет проводимости даже при длительной нагрузке
• Удобство: коническая форма входа упрощает введение тонких жил многожильного провода
• Цветовая маркировка: синий цвет сразу указывает на ноль - снижает вероятность ошибки при сборке

Ограничения применения

• Не предназначены для одножильных проводов - только для многожильных сечением 2,5 мм2
• Максимальная рабочая температура: +70 C - не использовать в местах с высоким нагревом (например, рядом с ТЭНами)
• Не подходят для переменного тока выше 1000 В - только для сетей до 1 кВ
• Не допускается повторное использование после демонтажа - обжим деформирует металл и нарушает контакт

Примеры использования

• Подключение нулевой шины в распределительном щите - два провода от разных групп освещения через один НШВи 2.5-12
• Присоединение провода к клемме контактора в системе управления конвейера
• Соединение двух выходных проводов от УЗО на одну клемму автомата
• Монтаж в условиях повышенной влажности: бассейны, холодильные камеры, улица (при условии защиты корпуса IP54+)

Практические советы

• Перед обжимом всегда проверяйте соответствие сечения провода - 2,5 мм2 - и диаметра втулки (12 мм). Превышение вызовет плохой контакт, недостаток - риск выпадения жил
• Выбирайте кримпер с матрицей под 2,5 мм2 - не используйте универсальные инструменты без регулировки
• После обжима потяните за провод - он не должен выскальзывать из втулки
• Если провод слишком мягкий или гибкий - слегка скрутите жилы перед введением в втулку
• Храните наконечники в сухом месте - хотя есть изоляция, лужёная поверхность чувствительна к длительному воздействию влаги
