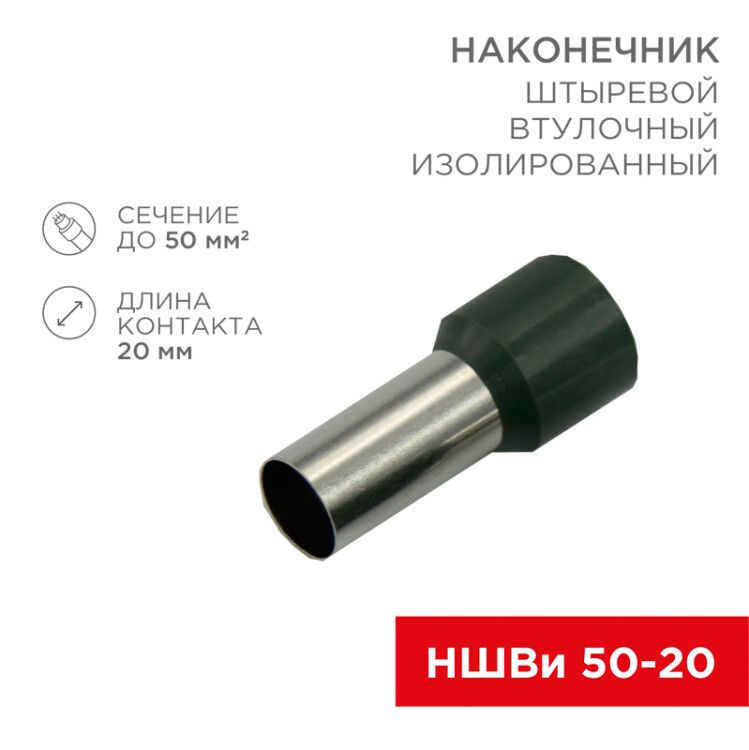

Наконечник штыревой втулочный изолированный F-20 мм 50 мм² (НШВи 50-20) оливковый | 08-0836 REXANT MEET

Наконечник штыревой втулочный изолированный F-20 мм 50 мм2 (НШВи 50-20) оливковый от Rexant предназначен для надёжного и быстрого подключения многожильных медных проводов сечением до 50 мм2. Благодаря изолированной конструкции и лужёной латуни он обеспечивает устойчивый контакт в условиях повышенной влажности и механических нагрузок - идеально подходит для промышленных установок, распределительных щитов и силовой электропроводки.

Назначение и область применения

Этот наконечник используется для создания прочного и долговечного соединения между многожильным проводом и зажимом оборудования - например, автоматическими выключателями, клеммами, контакторами или шинами. Применяется в системах управления, на станках, в цепях питания, в распределительных щитах и на объектах с высокой плотностью коммутаций. Особенно эффективен там, где требуется подключить два провода одновременно - снижает количество точек соединений и ускоряет монтаж.

Технические характеристики

• Сечение провода: 50 мм2 - подходит для токов до 160–180 А (при температуре +30C, согласно ГОСТ 7385)
• Диаметр отверстия: 10,9 мм - совместим с болтами M10 и аналогичными креплениями
• Длина втулки: 20 мм - достаточна для надёжного обжима без перегрузки металла
• Материал втулки: Латунь - хорошая проводимость, коррозионная стойкость, прочность при обжиме
• Покрытие: Электролитическое лужение - предотвращает окисление, улучшает контакт и снижает переходное сопротивление
• Изоляция: Поливинилхлорид (ПВХ) - термостойкий, устойчив к УФ, маслам и влаге, цвет - оливковый
• Тип конструкции: Стандартная трубчатая форма - обеспечивает равномерное распределение усилия при обжиме
• Способ монтажа: Обжимной - требует специальный инструмент, не допускает пайки или скручивания

Совместимость и монтаж

Наконечник НШВи 50-20 рассчитан на двухпроводное подключение - две зачищенные жилы помещаются в одну втулку и обжимаются одним движением. Для правильного монтажа используйте обжимные клещи с матрицей, подходящей под сечение 50 мм2 и диаметр втулки 20 мм. Рекомендованные модели: HT-8164 (артикул 12-3206), HT-301E (12-3114), HT-301S (12-3119, 12-3019-4). Перед обжимом обязательно зачистите жилы на длину не менее 20 мм, чтобы они полностью вошли в втулку. Коническая манжета из ПВХ облегчает введение проводов - не требует дополнительной подготовки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7385-81 и IEC 60947-7-1 для наконечников втулочных типов. Материалы изоляции и латуни проходят проверку на тепловую стойкость до +105 C. Лужёное покрытие исключает образование оксидов, что повышает безопасность при длительной работе под нагрузкой. Не применяйте в средах с постоянным воздействием открытого пламени или агрессивных химикатов.

Преимущества

• Заменяет скрутку и облуживание - экономит время и снижает риск плохого контакта
• Поддерживает двойное подключение - один наконечник вместо двух отдельных
• Изолированная конструкция - не требует дополнительной изоляции после монтажа
• Устойчив к влаге и пыли благодаря герметичной ПВХ-манжете
• Лужёная поверхность - продлевает срок службы в условиях высокой влажности

Ограничения применения

• Не предназначены для одножильных проводов - только для многожильных медных
• Не рекомендуется использовать при температурах ниже -40 C - ПВХ становится хрупким
• Нельзя применять с алюминиевыми проводами - материал втулки несовместим
• Не подлежит ремонту - при повреждении обжима необходимо заменить весь наконечник
• Не следует использовать в местах с частыми вибрациями без дополнительной фиксации

Примеры использования

• Подключение входного кабеля 50 мм2 к главному автомату в распределительном щите
• Соединение двух параллельных кабелей на шине заземления в промышленном оборудовании
• Монтаж силового кабеля на контакторе или магнитном пускателе в цепи насоса или конвейера
• Присоединение кабеля к клемме преобразователя частоты с требованием к надёжности и компактности

Практические советы

• Перед обжимом проверьте соответствие сечения провода и наконечника - перегрузка вызывает нагрев
• Используйте только рекомендованные кримперы - некорректный инструмент деформирует втулку и снижает надёжность
• После обжима потяните за провод - если он выскальзывает, замените наконечник
• При использовании в сыром помещении дополнительно проверяйте состояние изоляции каждые 6–12 месяцев
• Артикулы etm08-0836 и 08-0836 - это один и тот же продукт от Rexant, отличается лишь оформление партии
