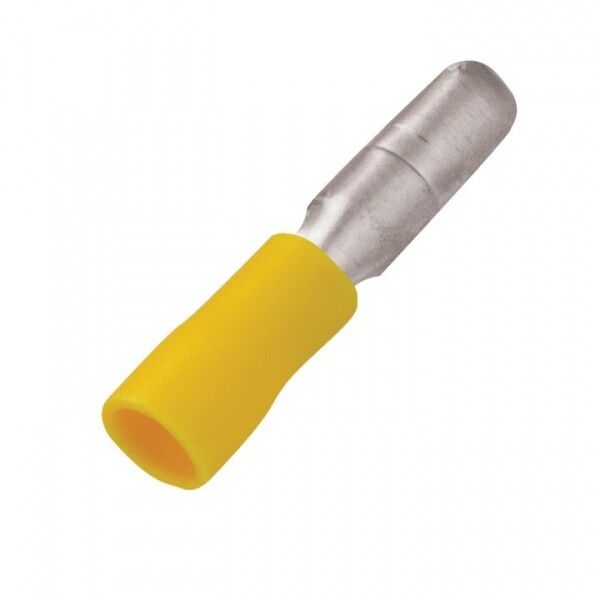

Разъем-штекер РшИп 5,5-4 (100шт.) EKF PROxima | rhip-5,5-4

Разъем-штекер РшИп 5,5-4 (100 штук) от EKF - это изолированная гильза для оконцевания многожильных медных проводов, обеспечивающая надежное и долговечное соединение при опрессовке. Продукт серии PROxima рассчитан на работу в промышленных и распределительных системах с напряжением до 380 В.

Назначение и область применения

Разъем-штекер РшИп 5,5-4 предназначен для оконцевания многопроволочных медных проводов сечением 4–6 мм2. Он используется там, где требуется прочное и защищённое соединение перед подключением к винтовым клеммам - например, в автоматических выключателях, контактных аппаратах, распределительных щитах и оборудовании управления.

Технические характеристики

• Тип: разъем штекерный, гильзового исполнения
• Номинальный ток: 24 А
• Номинальное напряжение: 380 В
• Диапазон сечения провода: 4–6 мм2
• Диаметр контакта: 5 мм
• Внутренний диаметр гильзы: 3,4 мм
• Материал контакта: латунь с электролитическим лужением
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: желтый
• Рабочий температурный диапазон: от –40 C до +80 C
• Способ монтажа: опрессовка специальным инструментом
• Количество в упаковке: 100 штук
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Разъем-штекер РшИп 5,5-4 совместим с любыми винтовыми зажимами, рассчитанными на подключение проводов сечением до 6 мм2. Для установки необходимо использовать пресс-клещи с матрицей, соответствующей размеру гильзы 5 мм. Убедитесь, что инструмент обеспечивает равномерную деформацию гильзы - недостаточно или избыточное давление снижают надежность соединения. Монтаж выполняется без предварительного зачистки изоляции - изоляция гильзы остаётся на проводе, защищая место соединения.

Безопасность и стандарты

Разъем-штекер РшИп 5,5-4 соответствует требованиям к качеству и безопасности, применяемым в промышленном электрооборудовании. Луженое покрытие контакта повышает коррозионную стойкость и снижает переходное сопротивление. Гильза выполнена из латуни, что гарантирует механическую прочность и хорошую теплопроводность. Изоляция из ПВХ устойчива к перепадам температур и не поддерживает горение.

Преимущества

• Увеличивает срок службы соединения за счет защиты от окисления и механического ослабления
• Обеспечивает плотный контакт даже при частых вибрациях - идеально для оборудования с движущимися элементами
• Желтая изоляция позволяет легко идентифицировать тип и сечение провода
• Электролитическое лужение снижает риск нагрева в точке контакта
• Высокая герметичность соединения исключает попадание влаги и пыли

Ограничения применения

• Не предназначены для однопроволочных жестких проводов - возможна трещина в жиле при опрессовке
• Не подходят для работы при постоянных нагрузках выше 24 А
• Запрещено использование в условиях повышенной химической активности (агрессивные среды, растворители)
• Не рекомендуются для монтажа в местах с регулярным физическим воздействием - гильзу нельзя перегибать после установки

Примеры использования

Разъем-штекер РшИп 5,5-4 применяется в:

• Щитах автоматического управления промышленными станками
• Контрольных пультах конвейерных линий
• Распределительных устройствах на объектах ЖКХ и коммунального хозяйства
• Аппаратах питания насосов, вентиляторов и компрессоров

Практические советы

• Перед опрессовкой проверьте соответствие сечения провода - используйте только 4–6 мм2, иначе соединение будет ненадежным
• Выбирайте пресс-клещи с матрицей, помеченной как “5 мм” или “RshIp 5,5-4” - не используйте универсальные клещи без точной настройки
• После опрессовки слегка потяните провод - он не должен выскальзывать из гильзы
• Храните упаковку в сухом месте - хотя изоляция ПВХ устойчива, длительное воздействие влаги может снизить адгезию материала
• При замене старых соединителей - всегда снимайте поврежденные гильзы полностью; не пытайтесь переиспользовать уже опрессованную
