Наконечник штыревой втулочный изолированный F-10 мм 2х2.5 мм² (НШВи(2) 2.5-10/НГи2 2,5-10) серый | 08-2808 REXANT MEET

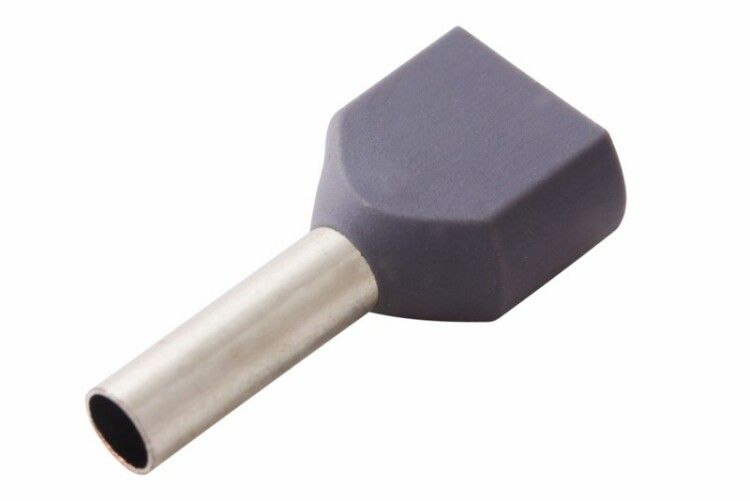

Наконечник штыревой втулочный изолированный F-10 мм 2х2.5 мм2 (НШВи(2) 2.5-10 / НГи2 2,5-10) серый - двойной обжимной наконечник из латуни с ПВХ-изоляцией, предназначенный для надёжного подключения двух проводов сечением 2,5 мм2 каждый. Бренд Rexant предлагает этот продукт как решение для ускоренного и безопасного монтажа в распределительных щитах, оборудовании и автоматике.

Назначение и область применения

Этот наконечник используется для создания прочного и долговечного соединения между многожильным проводом и зажимом оборудования - например, автоматическими выключателями, клеммами, контактами реле или силовой шины. Особенно эффективен там, где требуется подключить два провода к одной точке: в распределительных щитах, на входе в оборудование, при сборке панелей управления. Применяется в промышленной автоматизации, бытовых системах освещения, HVAC, транспорте и энергообъектах.

Технические характеристики

• Тип: двойной втулочный наконечник
• Сечение проводника: 2×2,5 мм2 (два провода по 2,5 мм2 каждая)
• Длина втулки: 10 мм
• Диаметр отверстия: 3,3 мм - совместим с болтами M3–M4
• Материал втулки: латунь с лужёным покрытием
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: серый
• Форма фланца: трубчатая
• Способ монтажа: обжим
• Изоляция: да - обеспечивает защиту от случайного контакта

Совместимость и монтаж

Наконечник штыревой втулочный изолированный F-10 мм 2х2.5 мм2 (НШВи(2) 2.5-10 / НГи2 2,5-10) серый требует обжима специальным инструментом. Для качественной установки используйте кримперы с матрицей под размер 2,5 мм2:

• HT-8164 (арт. 12-3206)
• HT-301E (арт. 12-3114)
• HT-301S (арт. 12-3119, 12-3019-4)

Перед обжимом зачистите изоляцию с каждого провода на 10–12 мм. Жилы вставьте до упора в втулку - они должны полностью заполнить её объем. Обжим выполняйте равномерно, чтобы не повредить изоляцию. Лужённая поверхность снижает риск окисления, особенно важна во влажной среде.

Безопасность и стандарты

Наконечник выполнен в соответствии с требованиями к безопасности электромонтажа. Материалы (латунь, ПВХ) устойчивы к перегреву и механическим нагрузкам. Изоляция предотвращает случайное прикосновение к токоведущим частям. Соответствие ГОСТ и IEC соблюдается через применение стандартизованных геометрических параметров и материалов. Сертификационные документы доступны у производителя Rexant.

Преимущества

• Заменяет скрутку и облуживание - экономит время и исключает человеческий фактор
• Поддерживает два провода в одном корпусе - минимизирует количество точек подключения
• ПВХ-изоляция защищает от влаги, пыли и механических повреждений
• Лужёное покрытие увеличивает срок службы в условиях высокой влажности
• Удобная коническая манжета облегчает ввод многожильных проводов
• Стандартный диаметр отверстия 3,3 мм - совместим с большинством распространённых клемм

Ограничения применения

• Не для одножильных проводов - предназначен только для многожильных
• Работает только при температуре от -40C до +80C - выше допустимого порога возможна деформация ПВХ
• Не рекомендован для постоянного погружения в жидкости - хотя IP-класс не указан, изоляция не герметична
• Не подходит для переменного тока свыше 10 А без проверки нагрева - зависит от условий эксплуатации и качества обжима
• Требует обязательного обжима - попытки затянуть болтом без обжима приведут к плохому контакту и перегреву

Примеры использования

• Подключение пары фазных проводов к одному автомату в щите
• Сборка цепей управления с несколькими датчиками на одну клемму
• Монтаж заземляющих перемычек между шинами
• Присоединение проводов к клеммам терморегуляторов, УЗО, КА
• Автомобильные и судовые системы - благодаря лужению устойчив к коррозии

Практические советы

• Выбирайте кримпер с регулировкой усилия - слабый обжим вызывает люфт, слишком сильный - раздавливает жилы
• Проверяйте глубину введения проводов: после обжима изоляция должна начинаться сразу у основания втулки
• Не используйте плоскогубцы вместо кримпера - результат будет ненадёжным
• При работе в сырых помещениях дополнительно смазывайте место соединения антикоррозийной пастой
• Для контроля качества можно использовать тестер сопротивления - после монтажа сопротивление должно быть менее 5 мОм
• Храните наконечники в сухом месте - даже лужёная латунь может потемнеть при длительном хранении в сырости
