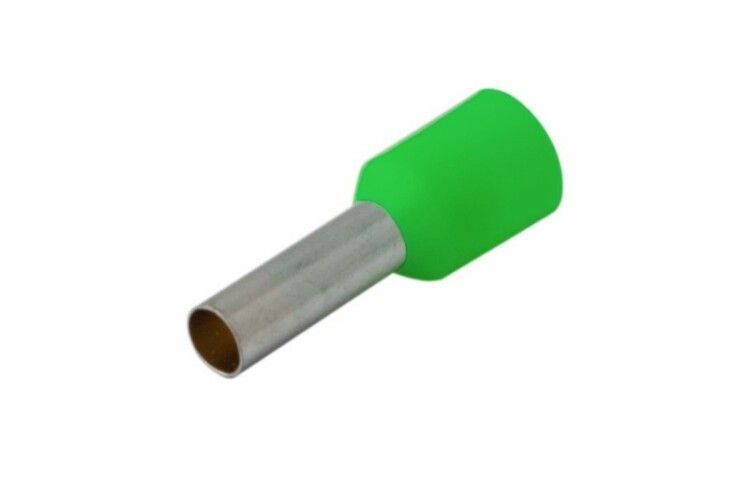

Наконечник штыревой втулочный изолированный F-12 мм 6 мм² (НШВи 6.0-12 / Е 6,0-12/E6012) зеленый | 08-0823 REXANT MEET

Наконечник штыревой втулочный изолированный F-12 мм 6 мм2 (НШВи 6.0-12 / Е 6,0-12 / E6012) зеленый - это готовое решение для надёжного и безопасного подключения многожильных медных проводов сечением 6 мм2. Бренд Rexant предлагает этот наконечник как часть стандартизированной серии, где сочетается латунная токоведущая часть, лужёное покрытие и изоляция из ПВХ. Артикулы 08-0823 и etm08-0823 позволяют легко найти продукт в каталоге.

Назначение и область применения

Наконечник штыревой втулочный изолированный F-12 мм 6 мм2 (НШВи 6.0-12 / Е 6,0-12 / E6012) зеленый используется для создания прочного и долговечного соединения между многожильным проводом и контактной клеммой. Применяется в распределительных щитах, панелях управления, силовой аппаратуре, станках, конвейерах и другом оборудовании, где требуется надёжный обжимной контакт. Особенно эффективен там, где важно исключить ослабление контакта из-за вибраций или частых переподключений.

Технические характеристики

• Поперечное сечение провода: 6 мм2
• Длина втулки: 12 мм
• Диаметр отверстия: 3,9 мм - подходит для болтов M4–M5
• Материал втулки: латунь - обеспечивает высокую проводимость и механическую прочность
• Покрытие: лужёное - улучшает антикоррозийные свойства и снижает переходное сопротивление
• Изоляция: да, из ПВХ - защищает от случайного касания, влаги и пыли
• Цвет изоляции: зелёный - визуально отличает наконечники по сечению (соответствует ГОСТ/IEC)
• Тип конструкции: трубчатая форма фланца - позволяет плотно прилегать к поверхности клеммы
• Способ монтажа: обжимной - требует специальный инструмент

Совместимость и монтаж

Наконечник штыревой втулочный изолированный F-12 мм 6 мм2 (НШВи 6.0-12 / Е 6,0-12 / E6012) зеленый совместим с клеммами, имеющими отверстие диаметром до 4 мм. Для установки необходимо:

• Зачистить изоляцию с конца провода на длину около 12 мм
• Вставить жилы в втулку до упора - манжета ПВХ облегчает введение многожильного провода
• Обжать втулку специальным кримпером: рекомендованы модели HT-8164 (артикул 12-3206), HT-301E (12-3114), HT-301S (12-3119, 12-3019-4)
• Убедиться, что обжим равномерный - не допускается повреждение изоляции или неполный вход провода

Не используйте плоскогубцы или другие не предназначенные для этого инструменты - это приведёт к плохому контакту и перегреву.

Безопасность и стандарты

Наконечник выполнен в соответствии с требованиями к изолированным соединениям, применяемым в промышленной и бытовой электротехнике. Материалы (латунь, ПВХ) соответствуют нормам безопасности по горючести и термостойкости. Цветовая маркировка (зелёный) соответствует принятой системе идентификации сечений проводов. Наконечник штыревой втулочный изолированный F-12 мм 6 мм2 (НШВи 6.0-12 / Е 6,0-12 / E6012) зеленый не имеет сертификации IP, так как не является герметичным устройством - изоляция защищает только от случайного прикосновения, а не от окружающей среды.

Преимущества

• Изолированная конструкция исключает необходимость в дополнительной изоляции после монтажа
• Лужёное покрытие предотвращает окисление и увеличивает срок службы контакта
• Коническая манжета из ПВХ упрощает ввод многожильного провода и снижает риск пореза жил
• Стандартная форма фланца обеспечивает плотное прилегание к клемме, минимизируя нагрев
• Один наконечник может использоваться для двух проводов - экономит место и время при сборке

Ограничения применения

• Не применяется для одножильных проводов - конструкция рассчитана именно на многожильные
• Работает только при температуре от -40C до +80C - выше указанного диапазона возможна деформация ПВХ
• Не предназначен для постоянного погружения в воду или работы во влажных помещениях без дополнительной защиты корпуса
• Не совместим с клеммами большего диаметра - отверстие 3,9 мм ограничивает использование только болтами M4–M5
• Не подлежит ремонту - при повреждении обжима или изоляции требуется замена

Примеры использования

• Подключение кабеля питания к автоматическому выключателю в щите
• Присоединение проводов к клеммам УЗО или дифференциального автомата
• Монтаж цепей управления на промышленном оборудовании (например, к контроллерам PLC)
• Сборка силовых цепей в станках с ЧПУ, насосах, компрессорах
• Электроустановки в условиях повышенной вибрации - например, на транспорте или в производственных линиях

Практические советы

• Перед обжимом проверьте соответствие сечения провода - 6 мм2 - и диаметра втулки. Перегрузка вызывает перегрев.
• Используйте только рекомендованные кримперы - они имеют матрицу, точно соответствующую форме втулки.
• После обжима потяните за провод - он не должен выскальзывать из втулки. Это контроль качества соединения.
• При работе в местах с высокой влажностью - дополнительно закрывайте соединение термоусадкой или бандажом.
• Храните наконечники в сухом месте - даже лужёное покрытие может окислиться при длительном воздействии влаги.
• Зелёный цвет - не просто декор. Он указывает на сечение 6 мм2 - помогает избежать ошибок при сборке.
