Наконечник штыревой втулочный изолированный F-18 мм 6 мм² (НШВи 6.0-18) зеленый | 08-1824 REXANT MEET

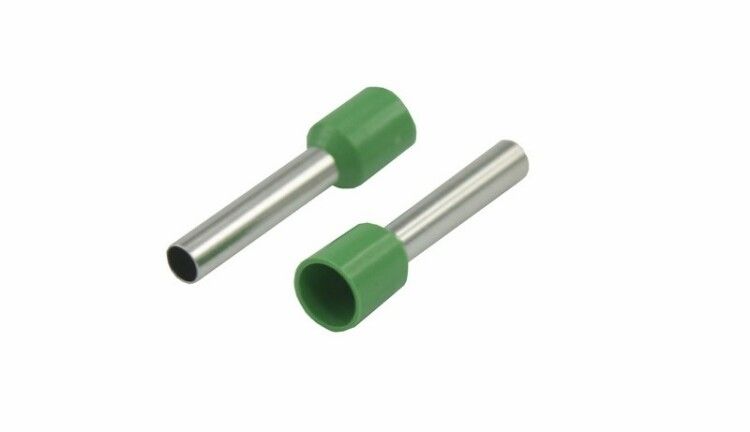

Наконечник штыревой втулочный изолированный F-18 мм 6 мм2 (НШВи 6.0-18) зеленый от Rexant - это готовое решение для надёжного и быстрого подключения многожильных медных проводов сечением 6 мм2. Применяется в распределительных щитах, пультах управления, силовых цепях оборудования. Артикул 08-1824 обеспечивает совместимость с популярными обжимными инструментами.

Назначение и область применения

Наконечник штыревой втулочный изолированный F-18 мм 6 мм2 (НШВи 6.0-18) зеленый используется для создания прочного и долговечного соединения между многожильным проводом и контактным элементом - болтом, клеммой, разъёмом. Особенно эффективен там, где требуется исключить ослабление контакта из-за перегибов или вибраций. Подходит для установки в автоматических выключателях, клеммниках, контакторах, частотных преобразователях, станках, системах освещения и промышленном оборудовании.

Технические характеристики

• Поперечное сечение провода: 6 мм2
• Длина втулки: 18 мм
• Диаметр отверстия: 3,9 мм - подходит для болтов M4–M5
• Материал втулки: латунь с лужёным покрытием - улучшает проводимость и предотвращает окисление
• Изоляция: поливинилхлорид (ПВХ), цвет - зелёный
• Тип конструкции: трубчатая втулка с конической манжетой
• Способ монтажа: обжимной - требует специальный инструмент
• Поддерживает подключение двух проводов одновременно

Совместимость и монтаж

Наконечник штыревой втулочный изолированный F-18 мм 6 мм2 (НШВи 6.0-18) зеленый монтируется с помощью обжимного инструмента (кримпера). Для качественного обжима рекомендуются следующие модели: HT-8164 (артикул 12-3206), HT-301E (12-3114), HT-301S (12-3119, 12-3019-4). Перед обжимом необходимо зачистить изоляцию провода на длину 18 мм. Коническая манжета из ПВХ облегчает введение многожильных проводов внутрь втулки. Обжим должен быть равномерным - не допускается повреждение изоляции или деформация втулки.

Безопасность и стандарты

Изоляция из ПВХ соответствует требованиям по электробезопасности и термостойкости. Лужёное покрытие снижает риск коррозии в условиях повышенной влажности. Наконечник не имеет сертификации по ГОСТ/IEC, однако выполнен в соответствии с общепринятой практикой для промышленного использования. Не применяется в высокочастотных или импульсных цепях без дополнительной проверки.

Преимущества

• Устраняет необходимость вручную лудить или скручивать жилы - экономит время и повышает качество соединения
• Двухпроводная конструкция позволяет подключать два провода к одной клемме - снижает количество точек подключения
• Изолированная форма исключает случайные замыкания и защищает от влаги
• Латунь + лужение обеспечивают стабильную проводимость и долгий срок службы
• Яркая зелёная изоляция упрощает визуальное отличие фазы или заземления в схемах

Ограничения применения

• Не предназначается для одножильных проводов - только для многожильных
• Работает только при использовании правильного обжимного инструмента - ручной обжим плоскогубцами недопустим
• Диаметр отверстия 3,9 мм не подходит для болтов более чем M5
• ПВХ-изоляция не выдерживает температур выше +80 C длительное время - не использовать рядом с нагревательными элементами
• Не рекомендуется для открытых участков с постоянным воздействием УФ-излучения

Примеры использования

• Подключение входного кабеля к автоматическому выключателю в щите
• Присоединение проводов к клеммам контактора или реле
• Соединение заземляющего провода с шиной PE
• Монтаж питания на частотном преобразователе
• Подключение датчиков и исполнительных механизмов в панели управления

Практические советы

• Перед обжимом обязательно проверьте соответствие сечения провода - 6 мм2, не больше и не меньше
• Используйте только инструменты, указанные производителем - некорректный обжим вызывает перегрев и выход из строя
• При работе с несколькими проводами - убедитесь, что они одинакового сечения и материала
• После обжима потяните за провод - соединение не должно расходиться
• Зелёный цвет часто используется для заземления - соблюдайте цветовую маркировку в вашей схеме
• Храните в сухом месте - даже с изоляцией, латунь может окисляться при длительном контакте с влагой
