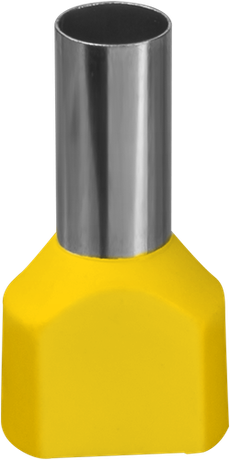

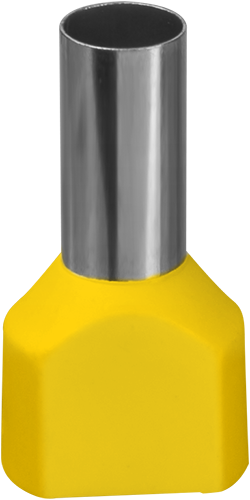

Наконечник 61 043 NET-E2-6.0-14-B50 НШВИ2, желт.2 провода (50шт/упак) |61043 |Navigator 20247

Наконечник-гильза НШВИ-2, 6 - 14 мм, желтый, 2 провода - это изолированный двойной наконечник от бренда Navigator, артикулы 20247 и 61043, предназначенный для надежного оконцевания двух многожильных медных проводов сечением 6 мм2 методом опрессовки. Подходит для использования в распределительных щитах, пультах управления и других устройствах, где требуется безопасное и долговечное соединение.

Назначение и область применения

Наконечник-гильза НШВИ-2 используется для подготовки многожильных медных проводов к подключению к зажимам автоматических выключателей, контакторов, клеммных колодок и другому оборудованию. Благодаря двойной конструкции позволяет одновременно оконцевать два провода одинакового сечения - это снижает количество точек подключения и ускоряет сборку электрических цепей. Применяется в промышленном, коммерческом и бытовом электромонтаже.

Технические характеристики

• Сечение провода: 6 мм2 - рассчитан на два провода такого же сечения
• Общая длина гильзы: 14 мм - обеспечивает прочную опрессовку
• Наружный диаметр: 5,3 мм - совпадает с диаметром отверстия, что гарантирует плотную посадку в клемме
• Материал гильзы: медь никелированная - высокая проводимость и антикоррозийная стойкость
• Защитное покрытие: лужёное - предотвращает окисление и улучшает контакт
• Изоляция: ПВХ, желтого цвета - защищает от случайного замыкания, легко различима
• Рабочее напряжение: до 380 В
• Диапазон температур: от –55 C до +105 C - работает в широком температурном режиме
• Степень защиты IP20 - защита от доступа пальцами и твердых предметов, но не от воды
• Упаковка: 50 штук в одной упаковке

Совместимость и монтаж

Наконечник-гильза НШВИ-2 совместим с любыми клеммами и зажимами, имеющими отверстие диаметром 5,3 мм. Для установки требуется специальный инструмент - клещи для опрессовки с матрицей под тип Е2 (или НШВИ2). Монтаж выполняется на конце провода перед подключением к устройству. Не допускается использование без опрессовки - просто вставлять провод в гильзу нельзя. Гильза не предназначена для сварки или пайки.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности при работе с напряжением до 380 В. Изоляция выполнена из ПВХ, который не распространяет горение и сохраняет целостность при нагреве до +105 C. Стандарт IP20 обеспечивает базовую защиту от внешних воздействий внутри электрошкафов. Серия NET от Navigator прошла внутренние испытания на механическую прочность и термическую стойкость.

Преимущества

• Двойная конструкция экономит место в клеммах и уменьшает число подключений
• Никелированная медь с лужением повышает долговечность контакта
• Яркая желтая изоляция упрощает визуальное отличие фазных проводов
• Высокая термостойкость позволяет использовать в условиях повышенных нагрузок
• Удобная упаковка - 50 штук в одном комплекте, идеально для крупных проектов

Ограничения применения

• Не применяется для одножильных проводов - предназначен исключительно для многожильных медных
• Не подходит для работы во влажных средах или на улице - степень защиты IP20 не предусматривает защиту от влаги
• Запрещено применять с алюминиевыми проводами - материал гильзы несовместим с алюминием
• Не рекомендуется перегрузка выше 6 мм2 на каждый провод - риск перегрева и деформации

Примеры использования

• Подключение двух фазных проводов к входному автомату в распределительном щите
• Соединение выходных проводов от УЗО к групповым автоматам
• Оконцевание пары проводов для подключения к клеммной колодке в пульте управления станком
• Монтаж в системах освещения с несколькими ответвлениями

Практические советы

• Перед опрессовкой проверьте, чтобы все жилы провода были равномерно заполнены гильзу - не допускайте “пустот”
• Выбирайте клещи с матрицей, точно соответствующей типу НШВИ2 - некорректный инструмент повредит контакт
• Проверяйте посадочный диаметр клеммы: он должен быть 5,3 мм - слишком маленькое отверстие не позволит вставить наконечник, большое - вызовет плохой контакт
• Храните в сухом месте - хотя изоляция герметична, длительное воздействие влаги может повлиять на качество лужения
• Этот наконечник - часть серии NET от Navigator; если вы используете другие продукты этой серии, они будут совместимы по качеству и стандартизации
