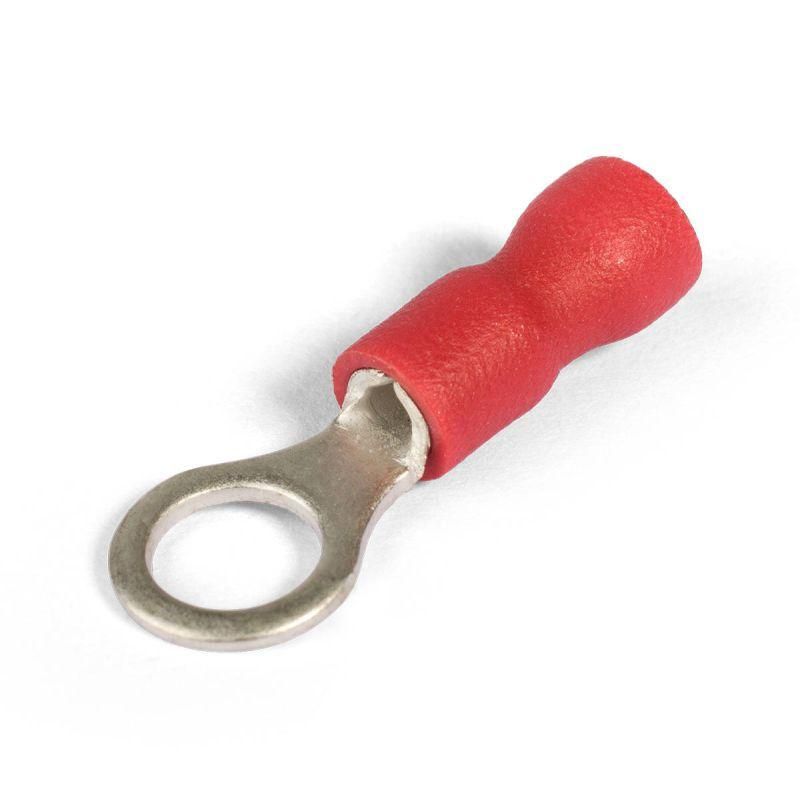

Наконечник кабельный кольцевой изолированный НКИ 1.5-5 (100шт/упак) серия EasyFix |90889 | КВТ

Наконечник кабельный кольцевой изолированный НКИ 1.5-5 серия EasyFix, КВТ предназначен для надёжного оконцевания многожильных медных проводов сечением 1,5 мм2 и последующего крепления к винтовым клеммам. Благодаря изолированной конструкции и улучшенной форме входа, этот наконечник упрощает монтаж и повышает безопасность соединений в электрооборудовании.

Назначение и область применения

Наконечник кабельный кольцевой изолированный НКИ 1.5-5 серия EasyFix, КВТ используется для оконцевания гибких многопроволочных медных проводов методом опрессовки. Подходит для подключения к клеммным блокам, автоматическим выключателям, контакторам, распределительным щитам и другому оборудованию с винтовым зажимом. Применяется в промышленном оборудовании, системах автоматизации, станках, конвейерах и бытовых электросистемах, где важна надёжность и безопасность соединения.

Технические характеристики

• Номинальное сечение провода: 1,5 мм2
• Диаметр отверстия: 5 мм
• Материал контактной части: латунь Л63
• Покрытие: электролитическое лужение - защищает от коррозии и улучшает проводимость
• Материал изоляции: поливинилхлорид (ПВХ), самозатухающий, класс горючести V-0 по UL94
• Температурная стойкость изоляции: до 75 C
• Максимальное рабочее напряжение: 690 В
• Цвет изоляции: красный - визуальное отличие от других сечений
• Совместим с многожильными проводниками: да
• Форма фланца: кольцевая - обеспечивает равномерную нагрузку при затяжке винта

Совместимость и монтаж

Наконечник кабельный кольцевой изолированный НКИ 1.5-5 серия EasyFix, КВТ рассчитан на опрессовку многожильных проводов сечением 1,5 мм2. Для монтажа требуется специальный пресс-клещи с матрицей, соответствующей типу наконечника. Установка возможна даже при наличии изоляции - допускается опрессовка поверх изолирующей манжеты. Диаметр отверстия 5 мм совместим с винтами M5 и аналогичными клеммами. Обратите внимание: не используйте для однопроволочных (монолитных) проводов - они требуют других типов наконечников.

Особенности конструкции

• Easy Entry: раструб из ПВХ облегчает введение множества тонких жил - снижается риск их перелома и ускоряется установка.
• Засечки внутри трубки: поперечные насечки обеспечивают лучший захват жилы, предотвращают её проскальзывание при нагрузке.
• Незаваренный шов: технология производства сохраняет целостность металла, исключает хрупкость в месте сварки.
• Расширенный диапазон опрессовки: позволяет использовать один наконечник для проводов с небольшим отклонением сечения - повышает универсальность.

Безопасность и стандарты

Изоляция выполнена из самозатухающего ПВХ с классом горючести V-0 по UL94 - материал не поддерживает горение и прекращает пламя после удаления источника возгорания. Это важно для помещений с высокими требованиями к пожаробезопасности. Максимальное напряжение 690 В соответствует требованиям для промышленного оборудования. Лужёное покрытие снижает риск окисления и улучшает долговечность контакта.

Преимущества

• Удобство монтажа благодаря раструбу Easy Entry - особенно ценно при работе с плотными пучками жил.
• Высокая механическая прочность соединения за счёт засечек и качественной латуни.
• Защита от коррозии - лужение продлевает срок службы в условиях повышенной влажности.
• Яркий красный цвет изоляции - упрощает идентификацию сечения при обслуживании.
• Не требует дополнительной термоусадки или изоляции после монтажа.

Ограничения применения

• Не предназначено для одножильных (монолитных) проводов - возможен плохой контакт и деформация.
• Температура эксплуатации не должна превышать 75 C - выше этого значения изоляция теряет прочность.
• Не рекомендуется для постоянного погружения в воду или работы в агрессивных средах - хотя лужение защищает, изоляция ПВХ не предназначена для экстремальных условий.
• Не следует применять с винтами большего диаметра - 5 мм является максимальным значением, превышение вызывает неплотное прилегание.

Примеры использования

• Подключение проводов к клеммам автоматических выключателей в распределительных щитах.
• Оконцевание проводов управления в частотных преобразователях и контроллерах.
• Монтаж силовых цепей на станках с ЧПУ, где необходима гибкость и надёжность соединения.
• Обслуживание конвейерных систем в пищевой и фармацевтической промышленности - там, где важна чистота и стабильность контакта.

Практические советы

• Перед опрессовкой проверьте, что все жилы провода полностью вошли в трубку - не должно быть торчащих концов.
• Используйте пресс-клещи с правильной матрицей - некорректный инструмент повредит наконечник или не обеспечит нужного давления.
• Проверяйте качество соединения: после опрессовки попробуйте слегка потянуть провод - он не должен выскальзывать.
• При замене старого наконечника - убедитесь, что новый имеет тот же диаметр отверстия (5 мм) и подходящее сечение (1,5 мм2).
• Храните в сухом месте - хотя изоляция устойчива, длительное воздействие влаги может снизить эффективность лужения.
