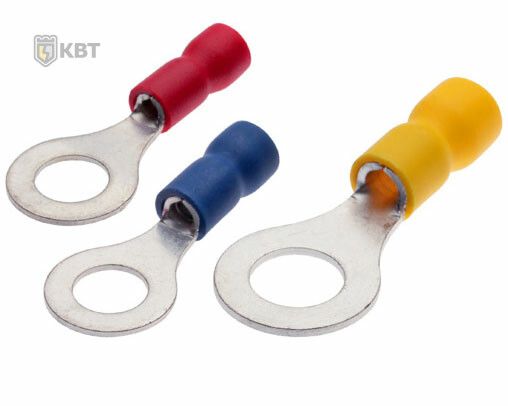

Наконечник кабельный кольцевой изолированный НКИ 1.5-4 серия ПРОФИ - 47472 КВТ

Наконечник кабельный кольцевой изолированный НКИ 1.5-4 от бренда КВТ предназначен для надёжного оконцевания многожильных медных проводов сечением 1,5 мм2 с последующим креплением на винтовые клеммы. Артикул 47472 соответствует серии НКИ - наконечникам с ПВХ-изоляцией, рассчитанным на работу в условиях повышенной влажности и вибраций.

Назначение и область применения

Наконечник кабельный кольцевой изолированный НКИ 1.5-4 используется для оконцевания гибких многопроволочных медных проводов перед подключением к клеммным блокам, автоматическим выключателям, контакторам и другому электрооборудованию. Применяется там, где требуется устойчивый контакт, защищённый от коррозии и случайного расшатывания. Подходит для сборки щитов, управления станками, конвейерами, системами освещения и других промышленных установок.

Технические характеристики

• Номинальное сечение провода: 1,5 мм2
• Диаметр отверстия: 4 мм (соответствует метрической резьбе M4)
• Материал наконечника: медь марки М1
• Покрытие: электролитическое лужение - повышает антикоррозийную стойкость и улучшает проводимость
• Изоляция: ПВХ пластикат, самозатухающий, класс горючести V-0 по UL94
• Цвет изоляции: красный - визуальное отличие от других сечений
• Рабочая температура: от –10 C до +75 C
• Номинальное напряжение: 1000 В (по данным характеристик); в описании указано 690 В - рекомендуется использовать в пределах 690 В для обеспечения запаса безопасности
• Номинальный ток: 19 А
• Способ монтажа: опрессовка специальными клещами
• Нормативный документ: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Наконечник кабельный кольцевой изолированный НКИ 1.5-4 совместим с винтами и болтами диаметром 4 мм. Для монтажа применяется опрессовка - сжатие металлической части наконечника вокруг жилы с помощью специальных клещей. Особенность конструкции «Easy Entry» позволяет легко вводить многопроволочные жилы благодаря расширенному раструбу изоляции. Опрессовка выполняется поверх изолирующей манжеты - это исключает риск повреждения изоляции при сжатии. Поперечные засечки внутри трубной части обеспечивают лучшее сцепление с жилой, снижают вероятность её выскальзывания.

Безопасность и стандарты

Изоляция выполнена из самозатухающего ПВХ, что соответствует классу горючести V-0 по UL94 - материал не распространяет пламя. Температурная стойкость до +75 C гарантирует безопасную работу в нагреваемых средах. Наконечник сертифицирован по ТУ 3424-001-59861269-2004, однако не имеет указания на соответствие ГОСТ или IEC - при проектировании систем, требующих международных норм, следует проверить допустимость использования по местным требованиям.

Преимущества

• Лужёная медь - уменьшает окисление, продлевает срок службы контакта
• ПВХ-изоляция с высокой термостойкостью и самозатуханием - повышает пожаробезопасность
• Конструкция «Easy Entry» - ускоряет монтаж, особенно при работе с гибкими проводами
• Засечки внутри трубки - усиливают механическую связь с жилой, предотвращают перегиб и вырыв
• Опрессовка поверх изоляции - сохраняет целостность изоляционного слоя даже при сильном давлении

Ограничения применения

• Не предназначается для однопроволочных (монолитных) проводов - возможен плохой контакт и деформация
• Работает только при температурах выше –10 C - при более низких значениях ПВХ становится хрупким
• Максимальное напряжение в описании производителя - 690 В; хотя в характеристиках указано 1000 В, использование выше 690 В не рекомендуется без дополнительной проверки
• Не подходит для постоянного погружения в воду - IP-класс защиты не указан, изоляция не герметична
• Требуется точный подбор инструмента для опрессовки - некорректное давление приведёт к плохому контакту или разрушению изоляции

Примеры использования

• Подключение медных проводов к клеммам автоматических выключателей в распределительных щитах
• Фиксация проводов на контакторах и реле в цепях управления станками
• Обжим проводов в силовых цепях конвейеров и насосных станциях
• Монтаж в бытовых и коммерческих электросистемах, где важна долговечность и безопасность контакта

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину трубки наконечника - лишняя жила может выступать и нарушать контакт
• Выбирайте клещи с матрицей, подходящей под сечение 1,5 мм2 и тип наконечника - используйте инструмент с регулировкой усилия
• Проверьте плотность опрессовки: после сжатия жила должна быть полностью заключена в трубку, изоляция не должна треснуть
• При замене старых наконечников - всегда проверяйте диаметр винта/болта: он должен точно соответствовать 4 мм
• Храните в сухом месте - длительное воздействие влаги может вызвать окисление лужёной меди, несмотря на покрытие
