Наконечник кабельный кольцевой изолированный НКИ 1.5-6 (100шт/упак) серия EasyFix |90890 | КВТ

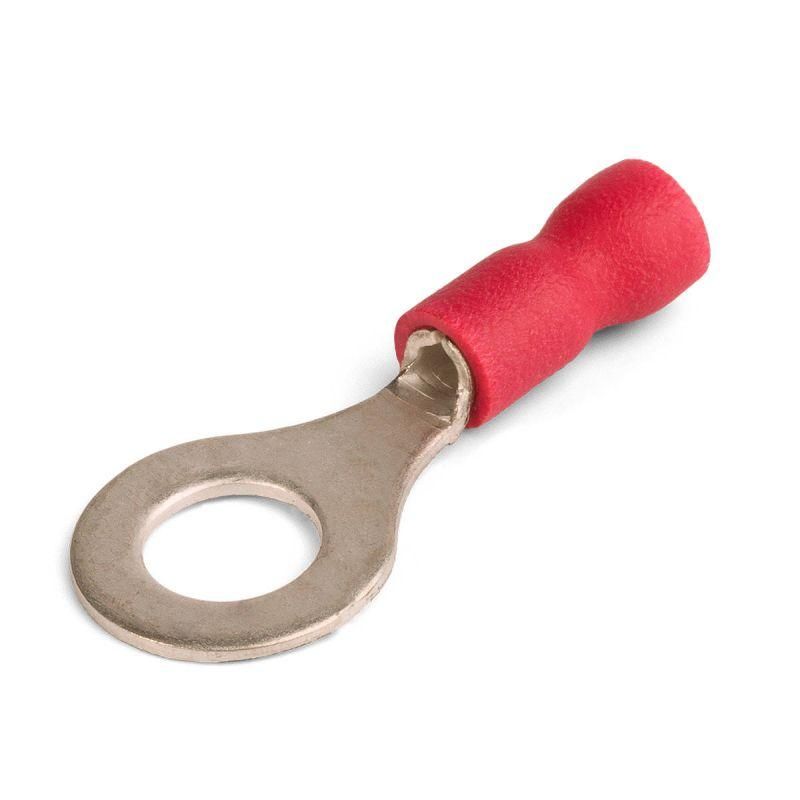

Наконечник кабельный кольцевой изолированный НКИ 1.5-6 серия EasyFix от КВТ предназначен для надёжного оконцевания многопроволочных медных жил с последующим креплением на винтовые клеммы. Продукт сочетает удобство монтажа, высокую механическую прочность и безопасную работу при напряжении до 690 В.

Назначение и область применения

Наконечник кабельный кольцевой изолированный НКИ 1.5-6 серия EasyFix используется для оконцевания гибких многопроволочных медных проводов сечением 1,5 мм2. Подходит для соединений с винтовыми клеммами в распределительных щитах, панелях управления, силовой аппаратуре и оборудовании с частыми вибрациями. Область применения - промышленная автоматизация, энергетика, транспорт, станки и конвейеры.

Технические характеристики

• Сечение провода: 1,5 мм2
• Внутренний диаметр кольца: 6 мм
• Материал контакта: латунь Л63
• Покрытие контакта: электролитическое лужение
• Материал изоляции: самозатухающий ПВХ класса горючести V-0 по UL94
• Рабочая температура изоляции: до +75 C
• Максимальное рабочее напряжение: 690 В
• Опрессовка: выполняется поверх изолирующей манжеты

Совместимость и монтаж

Наконечник кабельный кольцевой изолированный НКИ 1.5-6 серия EasyFix совместим с любыми винтовыми клеммами с диаметром болта 6 мм. Для установки требуется специальный пресс-клещи с матрицей для сечения 1,5 мм2. Установка возможна даже при слегка запутанных жилах благодаря конструкции «Easy Entry» - раструбу из винила, который направляет провод внутрь. Опрессовка производится на участке за пределами изоляции, что исключает повреждение изолирующего покрытия.

Особенности конструкции

• «Easy Entry»: раструб из мягкой виниловой манжеты упрощает введение многопроволочной жилы, снижает риск её перелома при монтаже.
• Засечки внутри трубки: поперечные насечки обеспечивают лучшее сцепление с жилой, предотвращают проскальзывание при нагрузках.
• Незаваренный стык: технологичный метод формования контактной части обеспечивает равномерную плотность материала и долговечность соединения.
• Лужение: покрытие защищает от окисления, улучшает проводимость и продлевает срок службы в условиях повышенной влажности.

Преимущества

• Удобный монтаж благодаря форме входного раструба - особенно ценится при работе в tight-пространствах.
• Высокая механическая прочность соединения за счёт засечек и качественной опрессовки.
• Самозатухающая изоляция снижает риск распространения пламени при аварийном нагреве.
• Стандартное лужение позволяет использовать наконечник в агрессивных средах без потери качества контакта.
• Опрессовка поверх изоляции сохраняет целостность защиты и исключает необходимость в дополнительной герметизации.

Ограничения применения

• Не предназначена для однопроволочных (моножильных) проводов - возможно плохое сцепление и деформация жилы.
• Работает только при температуре до +75 C; не подходит для мест с постоянным перегревом (например, рядом с мощными ТЭНами).
• Не рекомендуется для применений с переменным током выше 690 В - превышение напряжения нарушает изоляционные свойства.
• Не допускается использование с алюминиевыми проводами - материал контакта (латунь) несовместим с алюминием.

Примеры использования

• Подключение двигателей к частотному преобразователю через клеммную колодку.
• Фиксация проводов питания в панели управления станком ЧПУ.
• Соединение заземляющих проводников в распределительных щитах.
• Монтаж цепей управления в пищевой промышленности - лужение устойчиво к воздействию влаги и моющих средств.

Практические советы

• Перед опрессовкой проверьте соответствие сечения жилы - 1,5 мм2 +- 0,1 мм2. Отклонение вызывает слабый контакт или повреждение изоляции.
• Используйте клещи с правильной матрицей. Неправильный инструмент деформирует наконечник и снижает надёжность.
• Проверяйте глубину введения жилы: она должна полностью войти в трубчатую часть, но не выступать за край.
• При использовании в условиях вибраций дополнительно контролируйте затяжку винта - не переусердствуйте, чтобы не повредить резьбу клеммы.
• Артикул 90890 - единственный номер для заказа этого конкретного типа. Серия EasyFix от КВТ имеет аналоги, но отличаются по размерам и материалам - сверьте данные перед заменой.
