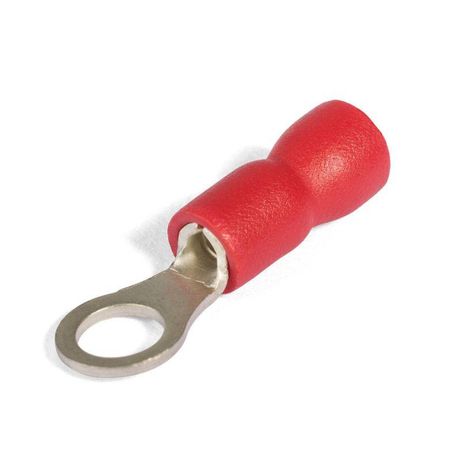

Наконечник кабельный кольцевой изолированный НКИ 1.5-4 (100шт/упак) серия EasyFix |90888 | КВТ

Наконечник кабельный кольцевой изолированный НКИ 1.5-4 (100 шт/упак) серия EasyFix от бренда КВТ предназначен для надёжного оконцевания многопроволочных медных проводов сечением 1,5 мм2 и последующего крепления к винтовым клеммам. Благодаря изолированной конструкции и улучшенной форме входа, этот наконечник упрощает монтаж и повышает безопасность соединений в электрооборудовании.

Назначение и область применения

Наконечник кабельный кольцевой изолированный НКИ 1.5-4 (100 шт/упак) серия EasyFix используется для оконцевания гибких многопроволочных медных проводов методом опрессовки. После установки он позволяет securely закрепить провод в винтовых клеммах оборудования - например, в автоматических выключателях, контакторах, распределительных щитах, частотных преобразователях и других устройствах с клеммными колодками.

Подходит для промышленного и бытового электромонтажа, где требуется надёжное, долговечное и защищённое соединение. Особенно эффективен там, где есть риск случайного касания токоведущих частей - благодаря изоляции.

Технические характеристики

• Номинальное сечение провода: 1,5 мм2
• Диаметр отверстия: 4 мм - совместим с винтами M3–M4
• Материал контактной части: латунь Л63
• Покрытие: электролитическое лужение - предотвращает окисление и улучшает проводимость
• Материал изоляции: поливинилхлорид (ПВХ), класс горючести V-0 по UL94 - самозатухающий
• Температурная стойкость изоляции: до 75 C
• Максимальное рабочее напряжение: 690 В
• Форма фланца: кольцевая - обеспечивает равномерную нагрузку при затяжке винта
• Упаковка: 100 штук в одной упаковке

Совместимость и монтаж

Наконечник кабельный кольцевой изолированный НКИ 1.5-4 (100 шт/упак) серия EasyFix рассчитан на провода с числом жил до 19 и диаметром, соответствующим 1,5 мм2. Для монтажа используйте специальный пресс-клещи с матрицей, подходящей для данного типа наконечников.

Особенность конструкции «Easy Entry» - раструб из ПВХ - позволяет легко ввести многожильный провод без выпадения отдельных проволочек. Опрессовка выполняется **поверх** изоляционной манжеты - это гарантирует герметичность и исключает перегрев изоляции во время сжатия.

Не применяйте плоскогубцы или обычные клещи - они не обеспечивают достаточного давления и могут повредить соединение.

Безопасность и стандарты

• Изоляция соответствует классу горючести V-0 по UL94 - материал не распространяет пламя
• Работает при температуре до +75 C - подходит для большинства условий эксплуатации
• Электролитическое лужение снижает риск коррозии и окисления контакта
• Рабочее напряжение 690 В - соответствует требованиям для сетей переменного тока до 1000 В

Преимущества

• Зашита изоляцией - исключает случайные замыкания и поражение током
• Раструб «Easy Entry» - ускоряет монтаж, особенно в труднодоступных местах
• Поперечные засечки внутри трубки - усиливают механическую связь с жилой, предотвращают её выскальзывание
• Незаваренный стык - сохраняет целостность металла, не создаёт хрупких участков
• Лужёная поверхность - уменьшает переходное сопротивление и продлевает срок службы контакта
• Ярко-красная изоляция - удобна для цветовой маркировки цепей

Ограничения применения

• Не предназначена для однопроволочных (монолитных) проводов - возможен разрыв жилы при опрессовке
• Максимальная температура эксплуатации - 75 C; не использовать рядом с нагревательными элементами или в условиях высокой тепловой нагрузки
• Не рекомендовано применение в средах с постоянным воздействием масел, растворителей или агрессивных паров - ПВХ может деформироваться
• Не допускается повторное использование после демонтажа - опрессовка является одноразовым процессом

Примеры использования

• Подключение проводов к клеммам автоматического выключателя в щите управления
• Монтаж силовых цепей на станках с ЧПУ и конвейерах
• Соединение проводов в частотных преобразователях и пускателях
• Обустройство освещения и розеточных групп в помещениях с повышенной влажностью (при соблюдении IP-класса оборудования)

Практические советы

• Перед монтажом проверьте соответствие сечения провода - 1,5 мм2 +- 0,1 мм2. Превышение может вызвать плохую опрессовку.
• Используйте пресс-клещи с регулировкой усилия - слишком слабый или сильный зажим снижают надёжность соединения.
• Проверяйте качество опрессовки: после сжатия провод не должен свободно двигаться внутри наконечника.
• При работе в условиях вибраций (например, на транспорте или оборудовании) дополнительно контролируйте момент затяжки винта - не переусердствуйте, чтобы не повредить резьбу клеммы.
• Храните в сухом месте - хотя изоляция устойчива к влаге, длительное воздействие воды может снизить её свойства.
