Наконечник виброустойчивый кольцевой ВНКИ 1.5-4 - 66629 КВТ

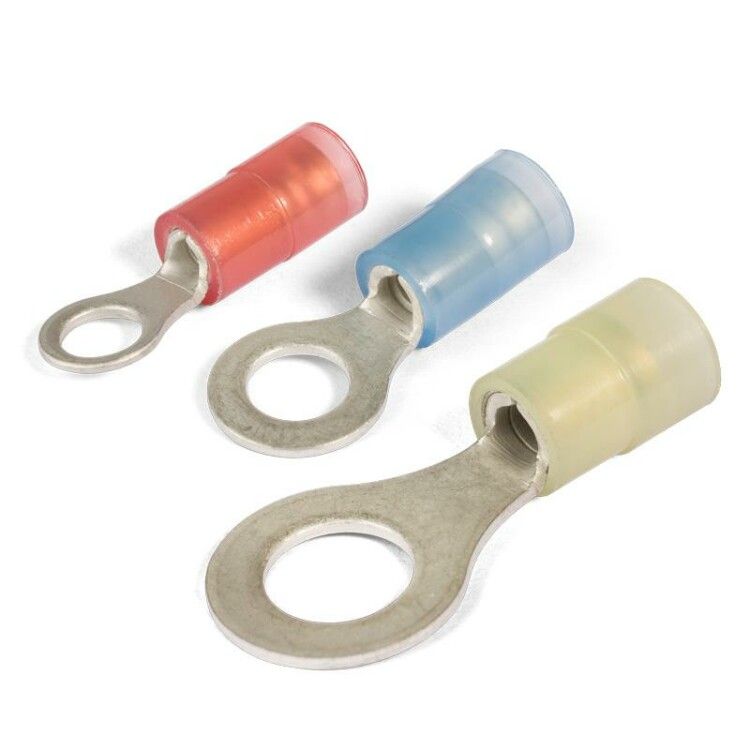

Наконечник кабельный кольцевой виброустойчивый изолированный ВНКИ 1,5-4 (100 шт/упак) от бренда КВТ предназначен для надёжного оконцевания многопроволочных медных проводов с последующей фиксацией на винтовых клеммах. Благодаря виброустойчивой конструкции и термостойкой изоляции, этот наконечник особенно эффективен в условиях повышенной вибрации и требовательных температур.

Назначение и область применения

Наконечник кабельный кольцевой виброустойчивый изолированный ВНКИ 1,5-4 используется для оконцевания медных проводов сечением 0,25–1,5 мм2 методом опрессовки. После установки он крепится на винтовые клеммы электрооборудования. Подходит для применений, где важна устойчивость к вибрации и перепадам температур - например, в промышленном оборудовании, станках, транспорте, системах автоматизации и распределительных щитах.

Технические характеристики

• Номинальное поперечное сечение провода: 0,25–1,5 мм2
• Диаметр отверстия: 4,2 мм
• Материал контакта: медь марки М1
• Покрытие: электролитическое лужение
• Материал изоляции: самозатухающий нейлон, без галогенов
• Температурная стойкость изоляции: до 105 C
• Номинальное напряжение: 0,69 кВ (690 В)
• Способ монтажа: опрессовка
• Цвет изоляции: красный
• Стандарт: ТУ 3424-001-59861269-2004
• Количество в упаковке: 100 штук

Совместимость и монтаж

Наконечник кабельный кольцевой виброустойчивый изолированный ВНКИ 1,5-4 совместим с любыми клеммами, имеющими винтовое крепление диаметром 4,2 мм. Для монтажа требуется специальный пресс для опрессовки - необходимо использовать матрицу, соответствующую сечению провода и типу наконечника. Опрессовка выполняется поверх изолирующей манжеты, что обеспечивает герметичность и исключает повреждение изоляции. Конструкция «Easy Entry» с конусным входом упрощает введение многожильного провода в клемму даже при ограниченном доступе.

Особенности конструкции

• Добавочная медная втулка повышает механическую прочность соединения на 25–30%, предотвращая ослабление при вибрации.
• Поперечные засечки внутри трубчатой части усиливают сцепление с жилой провода.
• Полупрозрачная нейлоновая манжета позволяет визуально проверить глубину захода провода при опрессовке.
• Расширенный диапазон сечений (0,25–1,5 мм2) снижает необходимость хранения множества типоразмеров.

Безопасность и стандарты

Наконечник кабельный кольцевой виброустойчивый изолированный ВНКИ 1,5-4 соответствует требованиям ТУ 3424-001-59861269-2004. Нейлоновая изоляция самозатухающая и не содержит галогенов - это снижает выделение токсичных веществ при нагреве. Температурная стойкость до 105 C обеспечивает безопасную работу в условиях перегрузок. Номинальное напряжение 690 В допускает использование в сетях до 1 кВ переменного тока.

Преимущества

• Высокая виброустойчивость благодаря усиленной медной втулке - идеально для мобильного и промышленного оборудования.
• Удобство монтажа: конусный вход «Easy Entry» ускоряет установку многожильных проводов.
• Визуальный контроль качества: полупрозрачная манжета показывает правильность запрессовки.
• Защита от коррозии: лужёное покрытие продлевает срок службы в агрессивных средах.
• Экономия места: один типоразмер заменяет несколько узкоспециализированных аналогов.

Ограничения применения

• Не предназначена для однопроволочных (монолитных) проводов - оптимизирована только для многопроволочных.
• Не рекомендуется для постоянного погружения в жидкости - хотя изоляция IP-подобна, серия не имеет официальной классификации защиты по IP.
• Температура выше 105 C может деформировать нейлоновую манжету - не использовать рядом с источниками высокого тепла без дополнительной защиты.
• Запрещено использовать с клеммами меньшего диаметра - риск повреждения контакта или плохого соединения.

Примеры использования

• Подключение двигателей и частотных преобразователей на производстве.
• Крепление проводов в вибрирующих элементах транспортных средств (электросистемы автопоездов, железнодорожного оборудования).
• Обвязка клеммных колодок в распределительных щитах промышленных объектов.
• Монтаж в системах управления HVAC, насосных станциях, конвейерных линиях.

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину, указанную в инструкции к прессу - слишком длинная жила может выступать и нарушить контакт.
• Выбирайте матрицу пресса, которая соответствует именно этому типу наконечника - не используйте универсальные, если они не подходят по форме.
• Проверьте, чтобы провод полностью вошёл в втулку - видно через полупрозрачную манжету. Если жила не дошла до упора - соединение будет слабым.
• Храните наконечники в сухом месте - хотя лужение защищает от коррозии, длительное воздействие влаги может снизить качество контакта.
• Для массового монтажа закупайте сразу упаковку из 100 штук - экономически выгоднее и удобнее для складирования.
