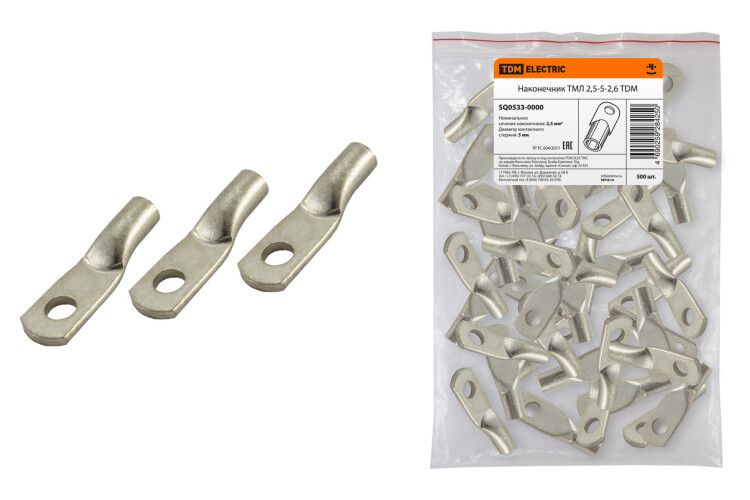

Наконечник кабельный медный луженый под опрессовку ТМЛ 2,5-5-2,6 ГОСТ 7386-80 - SQ0533-0000 TDM

Наконечник кабельный медный луженый под опрессовку ТМЛ 2,5-5-2,6 ГОСТ 7386-80 от TDM ELECTRIC предназначен для надёжного соединения медных жил с шинами и контактными выводами оборудования. Лужёная поверхность обеспечивает устойчивость к окислению, а точное соответствие ГОСТ гарантирует совместимость с распространённой аппаратурой.

Назначение и область применения

Наконечник кабельный медный луженый под опрессовку ТМЛ 2,5-5-2,6 ГОСТ 7386-80 используется для оконцевания однопроволочных и многопроволочных медных жил сечением 2,5 мм2. Применяется при подключении кабелей к медным шинам, клеммным колодкам, автоматическим выключателям, контакторам и другим устройствам с напряжением до 35 кВ. Подходит для силовых цепей в распределительных щитах, трансформаторных подстанциях и промышленном оборудовании.

Технические характеристики

• Материал: медь электротехническая М2 - высокая проводимость и механическая прочность
• Покрытие: оловянно-висмутовое, нанесено электролитическим способом - защищает от коррозии и снижает переходное сопротивление
• Сечение кабеля: 2,5 мм2
• Диаметр отверстия под болт: 5 мм
• Общая длина: 26 мм
• Стандарт: ГОСТ 7386-80 - соответствует требованиям к форме, размерам и качеству покрытия

Совместимость и монтаж

Наконечник ТМЛ 2,5-5-2,6 ГОСТ 7386-80 совместим с болтами и винтами диаметром 5 мм. Для установки требуется специальный пресс-клещи с матрицей, подходящей под этот тип наконечника. После опрессовки необходимо проверить качество соединения - отсутствие трещин, равномерную деформацию трубки и плотное прилегание к жиле. Не допускается использование обычных плоскогубцев - это повредит металл и снизит надёжность контакта.

Безопасность и стандарты

Изделие соответствует ГОСТ 7386-80, который регламентирует геометрию, материалы и испытательные методы для кабельных наконечников. Электролитическое лужение обеспечивает безопасную работу в условиях повышенной влажности и температурных перепадов. Соответствие стандарту позволяет использовать наконечник в системах, требующих сертификации по ПУЭ и ГОСТ Р 50030.

Преимущества

• Лужёная поверхность предотвращает окисление меди - продлевает срок службы контакта
• Высокая теплопроводность меди минимизирует нагрев при нагрузках
• Чёткое соблюдение ГОСТ обеспечивает взаимозаменяемость с другими изделиями этого типа
• Однородное покрытие снижает риск возникновения электрохимической коррозии при контакте с алюминием или другими металлами

Ограничения применения

• Не предназначены для многожильных кабелей сечением более 2,5 мм2 - возможна потеря контакта из-за недостаточного зажатия
• Не рекомендованы для постоянного погружения в жидкости - хотя лужение защищает от влаги, герметичность соединения зависит от правильной опрессовки
• Не следует применять в средах с агрессивными химикатами (например, соляная кислота, щёлочи) - покрытие может разрушаться
• Запрещена повторная опрессовка - после первого сжатия металлическая структура изменяется, что снижает прочность

Примеры использования

• Подключение медных жил к шинам в распределительном щите 0,4 кВ
• Присоединение кабеля к выходным клеммам частотного преобразователя
• Фиксация провода на контакторе или тепловом реле в панели управления станком
• Соединение заземляющего проводника с контуром заземления

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину втулки наконечника - лишняя изоляция внутри ухудшает контакт
• Выбирайте пресс-клещи с матрицей, указанной для ТМЛ 2,5–5; используйте усилие, соответствующее рекомендациям производителя клещей
• Проверьте посадочный диаметр 5 мм перед закупкой - он должен совпадать с диаметром болтов на вашем оборудовании
• Храните наконечники в сухом месте - даже лужёные изделия могут терять защитные свойства при длительном воздействии влаги и соли
• Для контроля качества после монтажа можно использовать термографическую камеру - горячие точки указывают на плохой контакт
