Наконечник кабельный ТМ 4-5-3 - 86992 КВТ

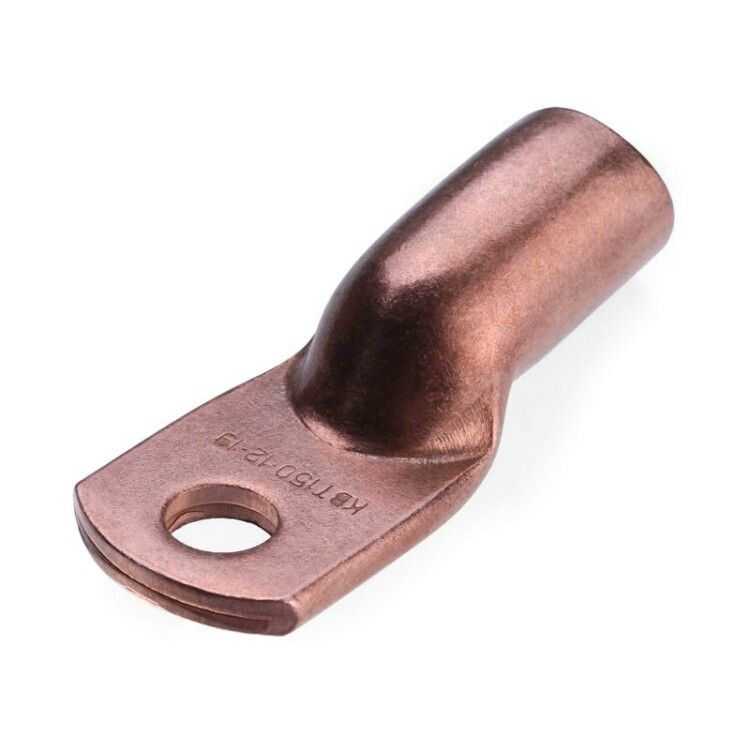

Наконечник кабельный трубчатый ТМ 4-5-3 от КВТ предназначен для надёжного оконцевания медных проводов сечением 4 мм2 методом опрессовки. Артикул 86992 соответствует ГОСТ 7386-80 и используется там, где требуется прочное и долговечное соединение без изоляционного покрытия.

Назначение и область применения

Наконечник кабельный трубчатый ТМ 4-5-3 применяется для оконцевания однопроволочных и многопроволочных медных жил с номинальным сечением 4 мм2. Подходит для подключения к болтовым зажимам, клеммным колодкам, коммутационным аппаратам и другим устройствам с отверстием диаметром 5 мм. Часто используется в силовых щитах, распределительных устройствах, промышленном оборудовании и системах автоматизации.

Технические характеристики

• Номинальное сечение проводника: 4 мм2
• Диаметр отверстия: 5 мм
• Материал: электротехническая медь марки М2
• Тип: трубчатый наконечник
• Способ монтажа: опрессовка
• Форма контактной площадки: кольцевая
• Угол соединения: 180° (прямой)
• Количество монтажных отверстий: 1
• Покрытие: без покрытия (не оцинкован, не никелирован)
• Климатическое исполнение: УХЛ3
• Совместим с кабелями 5–6 класса гибкости; для жил 2–3 класса - см. таблицу подбора

Совместимость и монтаж

Наконечник ТМ 4-5-3 устанавливается только методом опрессовки с использованием специальных матриц MW-образной формы. Для обеспечения качественного соединения необходимо применять пресс с подходящим усилием и правильно подобранной матрицей. Производитель КВТ предлагает собственные матрицы, полностью совместимые с его наконечниками. Не используйте универсальные или самодельные матрицы - это снижает механическую прочность и электрическую надёжность соединения.

Перед опрессовкой обязательно снимите фаску с жилы - это предотвращает повреждение внутренних стенок наконечника и облегчает заправку. Наконечник имеет штампованную маркировку с указанием типа и бренда - проверьте её перед установкой.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 7386-80. Климатическое исполнение УХЛ3 позволяет использовать наконечник в помещениях с умеренным и холодным климатом, в том числе с повышенной влажностью, но без постоянного воздействия открытой воды или агрессивных сред. Отсутствие защитного покрытия делает его непригодным для внешней установки или агрессивных сред (например, химических цехов, морских объектов).

Преимущества

• Произведён на единственном в России заводе, выпускающем полный спектр наконечников по ГОСТ - гарантия точности размеров и совместимости
• Штамповка с последующим отжигом повышает пластичность меди, что снижает риск трещин при опрессовке
• Галтовка и снятие фаски обеспечивают отсутствие заусенцев - безопаснее при работе и проще при заправке жилы
• Чёткая штампованная маркировка исключает путаницу при сборке и обслуживании
• Высокая электропроводность меди М2 минимизирует потери энергии и нагрев в месте соединения

Ограничения применения

• Не предназначена для работы с алюминиевыми или композитными проводами - возможен электрохимический эффект и разрушение контакта
• Отсутствие защитного покрытия требует защиты от коррозии в условиях повышенной влажности - например, герметизация места соединения или использование изолирующих колпачков
• Не подходит для кабелей с классом гибкости выше 6 - может возникнуть перегрузка при деформации жилы
• Не рекомендуется для частых демонтажей - после нескольких циклов затяжки/ослабления болта возможно ослабление контакта

Примеры использования

• Подключение медного провода 4 мм2 к клемме автомата в распределительном щите
• Оконцевание жилы двигателя или насоса в промышленном оборудовании
• Соединение заземляющего проводника с контуром заземления через болтовое соединение
• Монтаж в пультах управления станков, конвейеров, систем вентиляции

Практические советы

• Выбирая наконечник для жилы 2–3 класса гибкости, сверьтесь с таблицей подбора от КВТ - сечение может отличаться от заявленного
• При опрессовке используйте только матрицы, рекомендованные производителем - особенно если работаете с гидравлическим прессом КВТ
• Проверяйте глубину заправки жилы - она должна полностью входить в трубчатую часть, не выступая за край
• После монтажа проверяйте прочность соединения легким рывком - если жила выскальзывает, замените наконечник или переопрессуйте
• Храните в сухом помещении - даже без покрытия медь сохраняет работоспособность, если не подвергается длительному воздействию влаги
