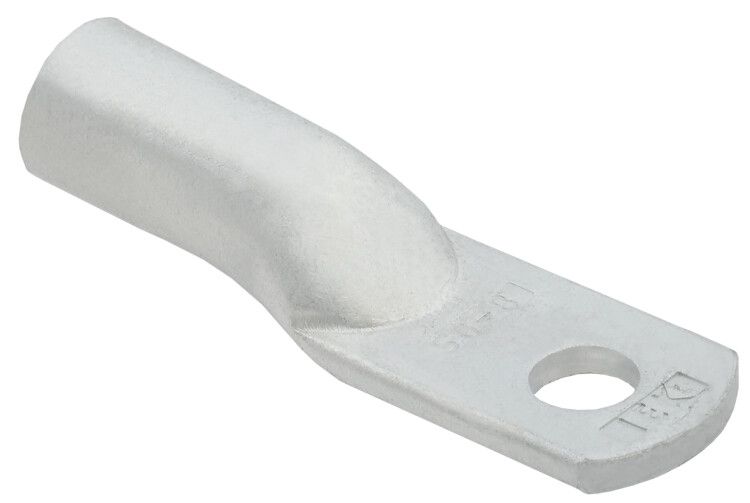

Наконечник медный луженый ТМЛ 4–5–3 ГОСТ 7386 | UNP41-004-05-03 IEK

Наконечник медный луженый ТМЛ 4-5-3 ГОСТ 7386 от бренда IEK предназначен для надёжного оконцевания многожильных медных проводников сечением 4 мм2 с помощью опрессовки, обеспечивая прочное болтовое соединение с шинами и оборудованием. Артикул unp41-004-05-03 соответствует ГОСТ 7386 и используется в силовых цепях до 10 кВ.

Назначение и область применения

Наконечник медный луженый ТМЛ 4-5-3 ГОСТ 7386 применяется для оконцевания многожильных медных и алюминиевых проводов перед их подключением к болтовым зажимам - например, на автоматах, контакторах, шинах распределительных щитов или трансформаторах. Лужёная поверхность улучшает контакт и защищает от окисления, что особенно важно во влажных или агрессивных средах. Подходит для установки в промышленном оборудовании, энергообъектах, системах автоматизации и на объектах ЖКХ.

Технические характеристики

• Материал: Медь - высокая проводимость, минимальные потери при передаче тока.
• Номинальное сечение провода: 4 мм2 - рассчитан на токи до 35 А (по нормам для меди).
• Диаметр отверстия: 5 мм - совместим с болтами M5 и аналогичными крепёжными элементами.
• Защитное покрытие: Лужение - предотвращает окисление меди, снижает переходное сопротивление, увеличивает срок службы.
• Форма контактной площадки: Кольцевая - равномерное распределение усилия при затяжке болта.
• Тип проводника: Многожильный - оптимизирован для гибких кабелей, не требует предварительной скрутки.
• Способ монтажа: Опрессовка - требуется специальный пресс с матрицей под 4 мм2.
• Угол соединения: Прямолинейный - провод входит в наконечник по оси, компактная сборка.
• Рабочее напряжение: До 10 000 В - допущен для использования в высоковольтных сетях.
• Срок службы: 30 лет - при соблюдении условий монтажа и эксплуатации.
• Цвет: Серый - результат лужения, не влияет на работу, легко визуально отличается от немедных изделий.

Совместимость и монтаж

Наконечник ТМЛ 4-5-3 ГОСТ 7386 совместим с любыми устройствами, имеющими болтовые зажимы диаметром 5 мм. Для монтажа необходима опрессовка - использование пресс-клещей с матрицей, подходящей под сечение 4 мм2. Не используйте плоскогубцы или кусачки - это повредит металл и снизит надёжность соединения. После опрессовки проверьте механическую прочность: попробуйте слегка потянуть провод - он не должен выскочить из наконечника. Убедитесь, что изоляция кабеля не зашла внутрь контактной части - она должна заканчиваться прямо у основания наконечника.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7386, который регламентирует форму, размеры, материалы и испытания для медных наконечников. Напряжение 10 кВ указывает на класс изоляционной безопасности - наконечник можно применять в электроустановках до 10 кВ, однако сам по себе он не является изолятором. Соединение должно выполняться в соответствии с ПУЭ: после опрессовки рекомендуется использовать термоусадочные трубки или изолирующие колпачки, если есть риск доступа к токоведущим частям.

Преимущества

• Лужёная поверхность снижает риск коррозии даже в условиях повышенной влажности.
• Высокая теплопроводность меди минимизирует нагрев при нагрузке.
• Стандартный диаметр отверстия 5 мм обеспечивает универсальную совместимость с распространённым крепежом.
• Прямолинейная форма позволяет плотно укладывать провода в ограниченных пространствах.
• Срок службы 30 лет - экономически выгодно для долгосрочных проектов.

Ограничения применения

• Не предназначена для одножильных проводов - возможна деформация жилы при опрессовке.
• Не следует использовать в местах постоянного изгиба или вибрации без дополнительной фиксации - наконечник не имеет усиления на переходе к изоляции.
• Запрещено применять с алюминиевыми проводами без переходных наконечников или антикоррозийной смазки - возможна гальваническая коррозия.
• Не подходит для пайки в качестве основного метода соединения - хотя производитель упоминает возможность пайки, это снижает механическую прочность; опрессовка - единственный рекомендованный способ.

Примеры использования

• Подключение медного кабеля 4 мм2 к входному автомату в распределительном щите.
• Присоединение жилы к шине PE/PE-N в щитовой комнате промышленного цеха.
• Оконцевание проводов в частотных преобразователях, где важна надёжность контакта при переменных нагрузках.
• Сборка силовых цепей на станках, конвейерах, насосных станциях.

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину вставки наконечника - лишняя изоляция внутри вызывает плохой контакт.
• Выбирайте пресс с матрицей, указанной для сечения 4 мм2 - некорректный инструмент приведёт к трещинам или недостаточной плотности.
• Проверяйте соответствие диаметра болта (5 мм) и отверстия - не используйте более крупные болты, чтобы не деформировать наконечник.
• При работе с алюминием - обязательно используйте переходные наконечники или смазку типа “Анти-оксид”.
• Храните наконечники в сухом месте - даже лужёные изделия могут окисляться при длительном воздействии влаги и соли.
