Наконечник кабельный ТМ 25-8-8 - 86997 КВТ

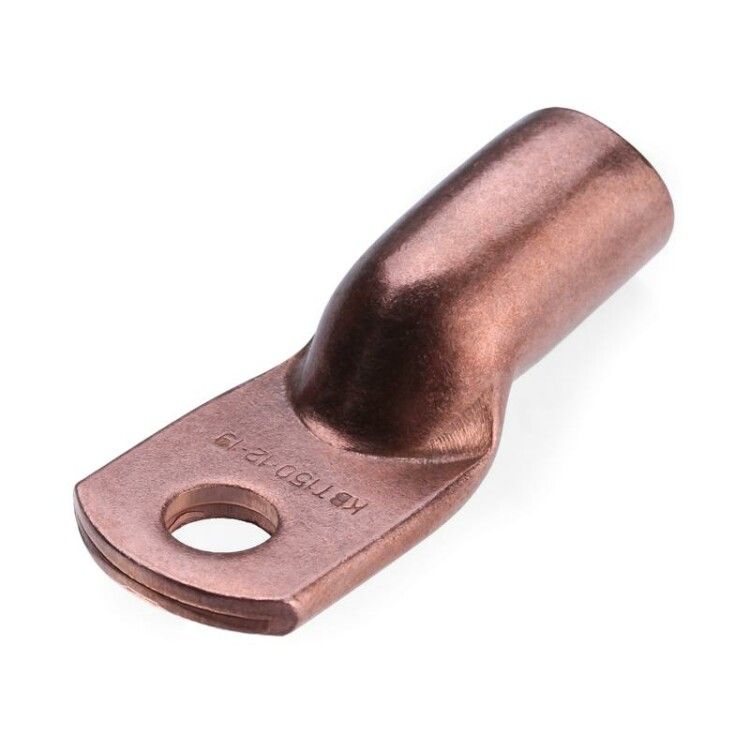

Наконечник кабельный трубчатый ТМ 25-8-8 от КВТ предназначен для надёжного оконцевания медных кабелей сечением 25 мм2 методом опрессовки. Артикул 86997 соответствует ГОСТ 7386-80 и используется там, где требуется прочное и долговечное соединение без изоляционного покрытия.

Назначение и область применения

Наконечник кабельный трубчатый ТМ 25-8-8 применяется для оконцевания медных жил кабелей и проводов перед подключением к зажимам, болтам или другим контактным элементам. Подходит для силовых цепей, распределительных щитов, оборудования с высокой токовой нагрузкой - например, частотных преобразователей, автоматических выключателей, контакторов и сварочных аппаратов. Используется в промышленности, энергетике и на объектах с жесткими условиями эксплуатации.

Технические характеристики

• Поперечное сечение кабеля: 25 мм2
• Диаметр отверстия: 8 мм - подходит для болтов M8
• Материал: электротехническая медь марки М2 - обеспечивает низкое электрическое сопротивление и хорошую теплопроводность
• Форма контактной площадки: кольцевая - равномерно распределяет усилие при затяжке
• Угол соединения: 180° - прямое расположение кабеля относительно контакта
• Способ монтажа: опрессовка - требует специальных клещей или пресса
• Количество отверстий: одно
• Защитное покрытие: отсутствует - не имеет антикоррозийного слоя, подходит для внутренней установки
• Класс проводника: совместим с проводами 5–6-го класса гибкости; для жил 2–3-го класса - необходим подбор по таблице
• Климатическое исполнение: УХЛ3 - допускает работу при температуре от −40C до +40C и повышенной влажности

Совместимость и монтаж

Наконечник ТМ 25-8-8 устанавливается только методом опрессовки. Для этого используются матрицы MW-образной формы, специально разработанные для изделий КВТ. Они совместимы с гидравлическими прессами того же бренда. Перед монтажом необходимо:

• Аккуратно снять изоляцию с кабеля, не повредив жилы
• Проверить, что диаметр жилы соответствует сечению 25 мм2
• Вставить жилу полностью в хвостовик - она должна доходить до упора
• Произвести опрессовку двумя-тремя ударами пресса по всей длине трубки

Не используйте плоскогубцы или обычные клещи - они не обеспечивают герметичного соединения и рискуют повредить медь.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 7386-80. Все наконечники КВТ проходят контроль качества на соответствие механической прочности, электропроводности и точности геометрии. Отдельные партии проверяются на отсутствие заусенцев после галтовки и термической обработки. Продукция сертифицирована для применения в электроустановках до 1000 В.

Особенности конструкции

• Штампованная маркировка: каждый наконечник имеет выбитые символы «ТМ 25-8-8» и логотип КВТ - позволяет легко идентифицировать типоразмер даже после монтажа
• Обработка поверхности: снятие фаски и галтовка исключают острые кромки - упрощает введение жилы и снижает риск порчи изоляции
• Отжиг меди: после формования изделие подвергается термическому отжигу - повышает эластичность и предотвращает трещины при опрессовке

Преимущества

• Высокая надёжность соединения благодаря однородному материалу и качественной опрессовке
• Российское производство - гарантия доступности запчастей и совместимости с отечественным оборудованием
• Полная линейка типоразмеров по ГОСТ - возможность замены без перенастройки системы
• Стандартная форма и размеры - совместимость с большинством болтовых соединений в промышленной аппаратуре

Ограничения применения

• Не предназначено для работы во внешних условиях без защиты - отсутствие покрытия делает его восприимчивым к коррозии при постоянной влажности или агрессивной среде
• Не подходит для многожильных алюминиевых проводов - только для медных
• Требует обязательного использования пресса с правильными матрицами - попытки монтажа вручную приведут к плохому контакту
• Для жил 2–3-го класса гибкости (обычные медные провода) необходимо использовать специальные таблицы подбора - стандартный размер может оказаться слишком большим

Примеры использования

• Подключение медного кабеля 25 мм2 к клемме автомата в распределительном щите
• Оконцевание фазного провода в частотном преобразователе
• Соединение кабеля с заземляющим контуром через болт M8
• Монтаж в системах управления станками, конвейерами, насосами

Практические советы

• Перед монтажом всегда проверяйте диаметр болта - он должен точно соответствовать 8 мм. Небольшое отклонение вызывает люфт и нагрев
• Если кабель состоит из нескольких жил, соберите их плотно, чтобы не было воздушных прослоек - это снижает сопротивление контакта
• Для жил 2–3-го класса гибкости (например, ПВ-3) используйте таблицу подбора от КВТ - возможно, вам нужен наконечник с меньшим внутренним диаметром
• Храните наконечники в сухом месте - без покрытия медь может потемнеть, хотя это не влияет на электропроводность
• При использовании пресса КВТ - следите за положением матрицы: наконечник должен входить строго вертикально, иначе деформируется
